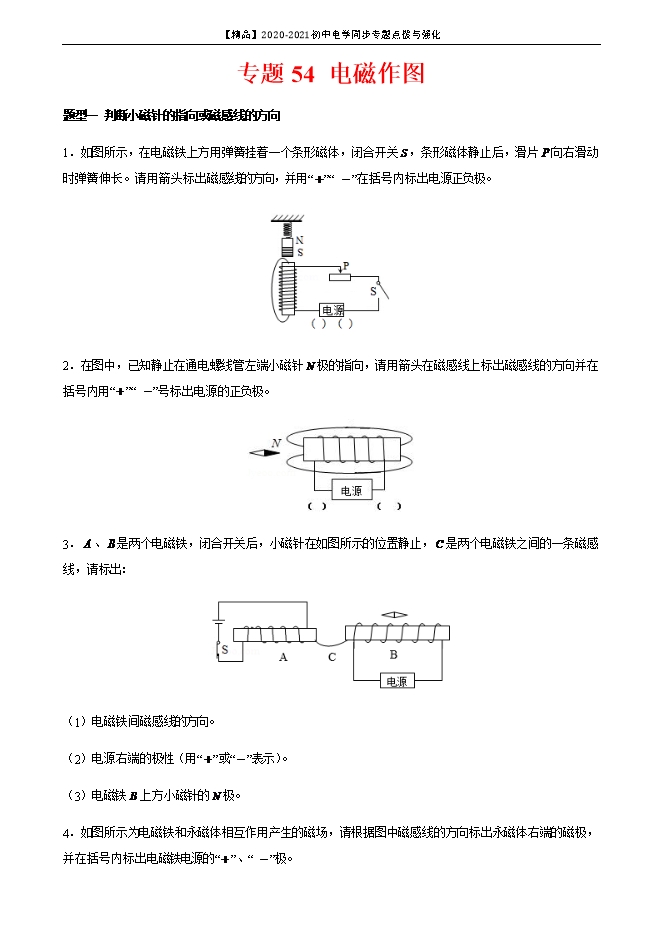

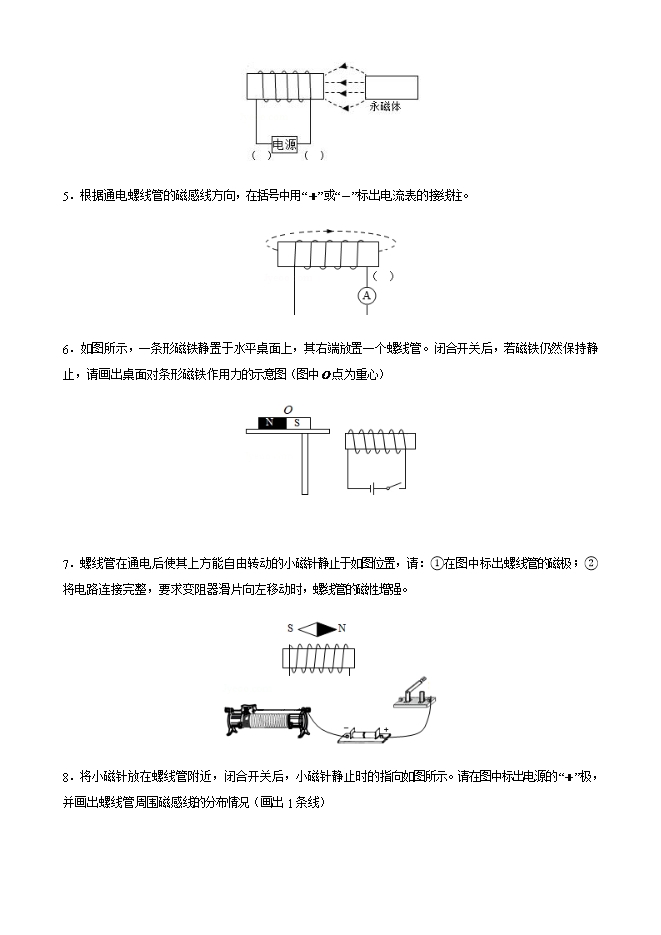

【内容简介】题型一 判断小磁针的指向或磁感线的方向1．如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关 ，条形磁体静止后，滑片 向右滑动时弹簧伸长。请用箭头标出磁感线的方向，并用“ ”“  ”在括号内标出电源正负极。 【解析】（1）滑动变阻器的滑片 向右移动时，电路中的电阻变小，由欧姆定律 ，则电路中的电流变大，磁铁的磁性变强，此时弹簧伸长，根据异名磁极相互吸引可知，通电螺线管上端为 极，下端为 极，磁体周围的磁感线都是从 极出来，回到 极，如下图所示：（2）右手握住螺线管，大拇指指向 极，四指指向电流的方向，则电流从螺线管的上后端流出，下前端流入，则电源右端为负极，左端为正极，如下图所示： 2．在图中，已知静止在通电螺线管左端小磁针 极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“ ”“  ”号标出电源的正负极。 【解析】由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针 极靠近的螺线管左端一定是 极，其右端为 极；在磁体周围的磁感线方向从 极指向 极；根据图示的线圈绕向和螺线管的 极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极；如下图所示： 3． 、 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止， 是两个电磁铁之间的一条磁感线，请标出： （1）电磁铁间磁感线的方向。（2）电源右端的极性（用“ ”或“ ”表示）。（3）电磁铁 上方小磁针的 极。【解析】左图中电源上端为正极，根据其电流方向由安培定则可知，电磁铁 的左端为 极，右端为 极；根据图中磁感线的形状可知，两电磁铁间的磁极为异名磁极，可知电磁铁 的左端为 极，右端为 极；在磁体外部，磁感线的方向由 极指向 极，所以图中磁感线的方向是从右向左；再根据安培定则可知右图中电源左端为正极，右端为负极；根据磁极间的作用规律可知小磁针右端为 极，如图所示： 4．如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“ ”、“  ”极。 【解析】磁感线从右向左，可以判断电磁铁的右端是 极，永磁体的右端是 极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的 极，则四指所指的方向为电流的方向，则电流从电磁铁的右端进入，从左端流出，所以电源的右端是正极，左端是负极。如图所示： 5．根据通电螺线管的磁感线方向，在括号中用“ ”或“ ”标出电流表的接线柱。 【解析】因磁体外部磁感线方向由 极指向 极，故螺线管左侧为 极，右侧为 极；由右手螺旋定则可知，电流从左前方流入，右后方流出；根据电流表的使用规则可知，电流从电流表的正接线柱流入，负接线柱流出。由此可以确定电流表的上接线柱为正接线柱，如图所示： 6．如图所示，一条形磁铁静置于水平桌面上，其右端放置一个螺线管。闭合开关后，若磁铁仍然保持静止，请画出桌面对条形磁铁作用力的示意图（图中 点为重心）
