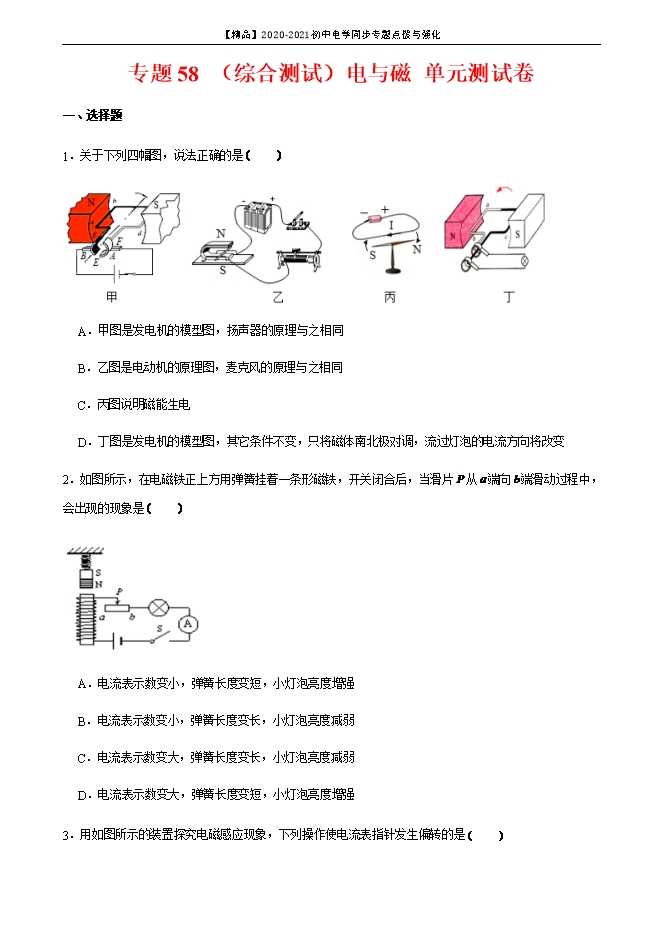

【内容简介】1．关于下列四幅图，说法正确的是 　　  A．甲图是发电机的模型图，扬声器的原理与之相同B．乙图是电动机的原理图，麦克风的原理与之相同C．丙图说明磁能生电D．丁图是发电机的模型图，其它条件不变，只将磁体南北极对调，流过灯泡的电流方向将改变【解析】 、甲图属于通电导体在磁场中受力的作用，是电动机的模型图，电能转化为机械能，扬声器原理与之相同，故 错误； 、乙图属于通电导体在磁场中受力的作用，是电动机的实物连接图，电能转化为机械能，麦克风是把声信号转换成电信号，即把机械能转化为电能，故 错误； 、丙图是奥斯特发现了电流的磁效应的实验原理图，不能说明磁生电，故 错误； 、丁图是发电机的模型图，发电机电流方向与磁场方向和导体运动方向有关，其它条件不变，只将磁体南北极对调，磁场方向改变，流过灯泡的电流方向将改变，故 正确；故选： 。2．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片 从 端向 端滑动过程中，会出现的现象是 　　  A．电流表示数变小，弹簧长度变短，小灯泡亮度增强B．电流表示数变小，弹簧长度变长，小灯泡亮度减弱C．电流表示数变大，弹簧长度变长，小灯泡亮度减弱D．电流表示数变大，弹簧长度变短，小灯泡亮度增强【解析】电流由下方流入，则由右手螺旋定则可知，螺线管上端为 极；因同名磁极相互排斥，异名磁极相互吸引，所以，两磁铁同名相对，相互排斥；当滑片 从 端向 端滑动过程中，滑动变阻器接入电阻减小，电路中的总电阻减小，由 可知，电路中电流变大，即电流表的示数变大，小灯泡亮度增强；此时条形磁铁受向上的力增强，弹簧长度变短，故 错误、 正确。故选： 。3．用如图所示的装置探究电磁感应现象，下列操作使电流表指针发生偏转的是
