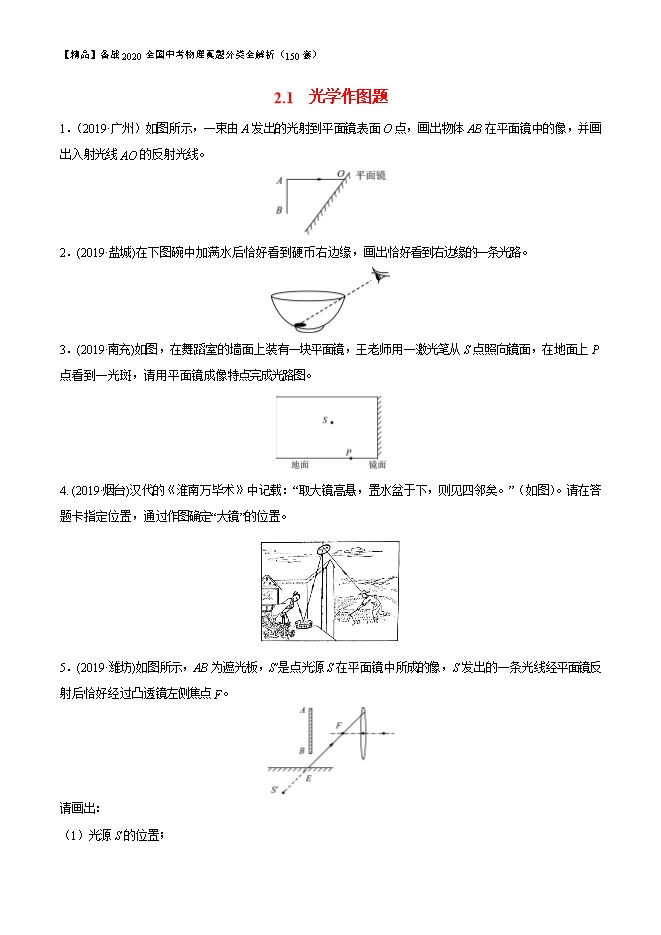

【内容简介】1．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。【答案】见解析【解析】根据平面镜成像特点：物像关于平面镜对称。可作出物体AB在平面镜的像，如图所示；根据光的反射规律，反射角等于入射角，可作出AO的反射光线；或将A′与O点连接，并延长A′O即可作出入射光线AO的反射光线，如图所示。2．(2019·盐城)在下图碗中加满水后恰好看到硬币右边缘，画出恰好看到右边缘的一条光路。【答案】【解析】画出碗中的水面，水面与进眼睛光线（折射光线）的交点处即为硬币右边缘光线的折射点，连接硬币右边缘到折射点就是入射光线，再连接折射点到人的视线即为折射光线，并在连接线上标上箭头表示光的传播方向，如图所示。3．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。【答案】见解析【解析】根据平面镜成像的原理：像点、入射点、反射光线上的P在同一条直线上，即可完成光路。根据像与物体关于平面镜对称先作出S的像点S'，连接S'P，与平面镜的交点即为入射点，再连接S与入射点连线为入射光线，P与入射点连线为反射光线，如图所示：4. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。”（如图）。请在答题卡指定位置，通过作图确定“大镜”的位置。【答案】见解析【解析】由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先作出入射光线与反射光线的夹角的平分线即为法线，然后再过入射点作法线的垂线即为“大镜”的位置。如下图所示：5．(2019·潍坊)如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF经凸透镜后的出射光线。【答案】见解析【解析】（1）根据平面镜成像的特点：像与物关于平面镜对称作出光源S的位置；（2）连接光源S与入射点补出入射光线；（3）凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。解：（1）通过平面镜作出S′的对称点S，即为光源S的位置；（2）连接S与入射点E，则SE即为光线EF的入射光线；（3）由图可知，光线EF过凸透镜左侧焦点F，则该光线经凸透镜折射后将平行于主光轴射出，如图所示：
