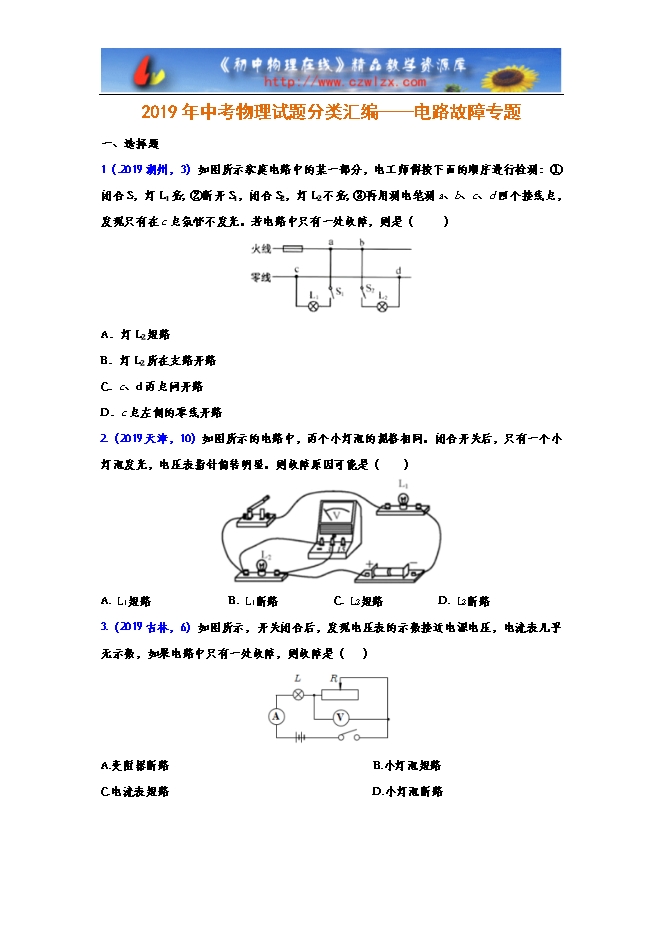

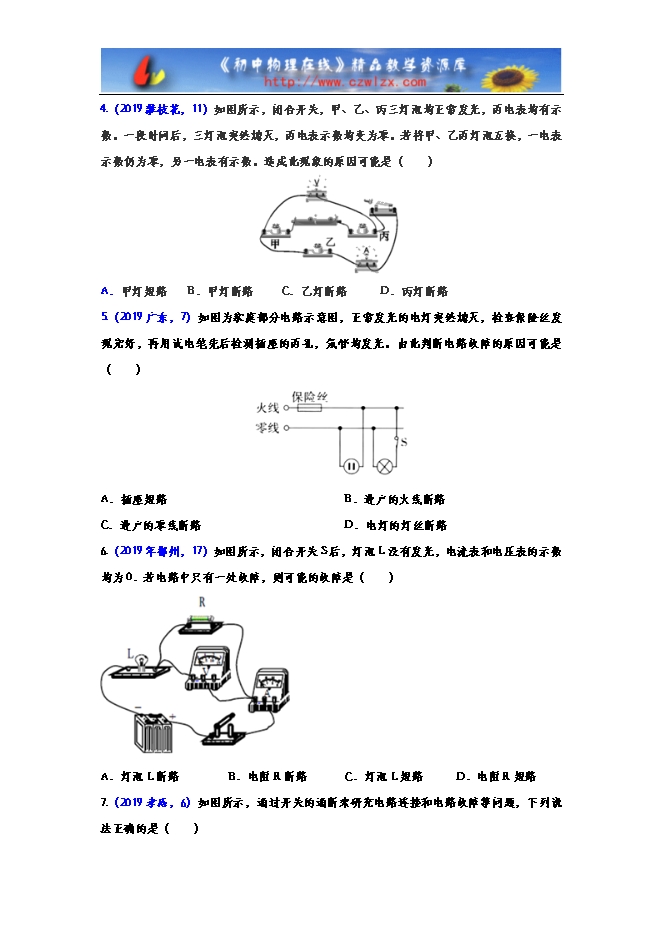

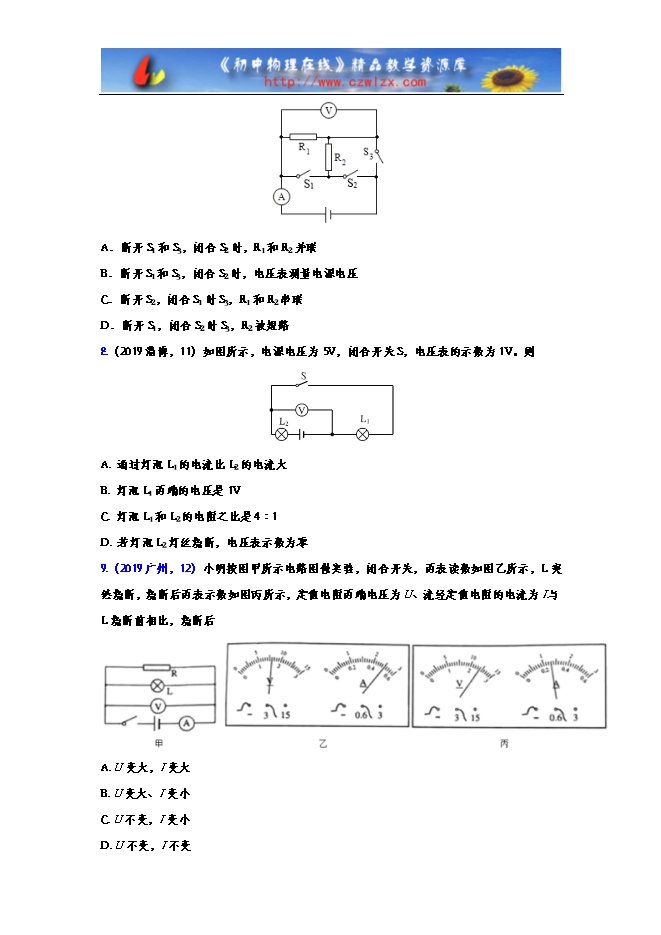

【内容简介】 一、选择题 1 （. 2019 湖州，3） 如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（） A ．灯L2短路 B ．灯L2所在支路开路 C ．c、d两点间开路 D ．c点左侧的零线开路 【答案】C 2. （ 2019 天津，10 ） 如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（　　） A. 短路                  B. 断路            C. 短路            D. 断路 【答案】A 3. （2019吉林，6） 如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（   ） A. 变阻器断路                                   B.小灯泡短路  C. 电流表短路                                   D.小灯泡断路 【答案】A 4. （2019攀枝花，11） 如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。一段时间后，三灯泡突然熄灭，两电表示数均变为零。若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。造成此现象的原因可能是（　　） A． 甲灯短路        B．甲灯断路    C．乙灯断路      D．丙灯断路 【答案】B 5. （2019广东，7） 如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　） A ．插座短路                                         B．进户的火线断路     C ．进户的零线断路                                 D．电灯的灯丝断路 【答案】C。 6. （2019年郴州，17） 如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（　　） A ．灯泡L断路          B．电阻R断路        C．灯泡L短路       D．电阻R短路 【答案】A。 7. （2019孝感，6） 如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（　　） A ．断开S1和S3，闭合S2时，R1和R2并联      B ．断开S1和S3，闭合S2时，电压表测量电源电压 C ．断开S2，闭合S1时S3，R1和R2串联    D ．断开S1，闭合S2时S3，R2被短路 【答案】D。 8. （2019淄博，11）如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。则 A. 通过灯泡L1的电流比L2的电流大 B. 灯泡L1两端的电压是1V C. 灯泡L1和L2的电阻之比是4∶1 D. 若灯泡L2灯丝烧断，电压表示数为零 【答案】BD 9. （2019广州，12） 小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后
