2019年上海市中考物理二模试题分类汇编:电学计算

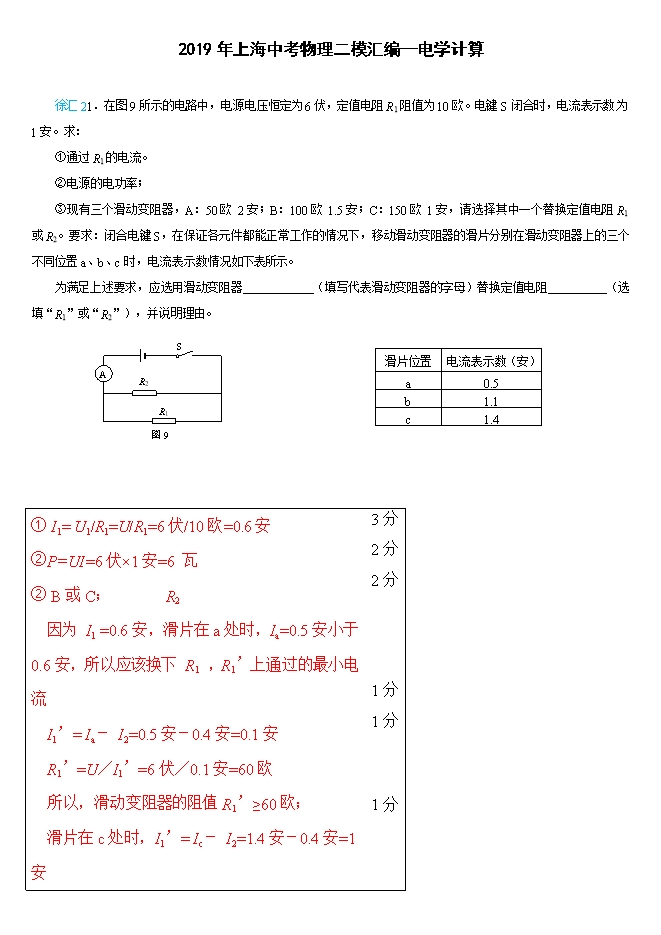

【内容简介】徐汇21.在图9所示的电路中,电源电压恒定为6伏,定值电阻R1阻值为10欧。电键S闭合时,电流表示数为1安。求:
①通过R1的电流。
②电源的电功率;
③现有三个滑动变阻器,A:50欧 2安;B:100欧 1.5安;C:150欧 1安,请选择其中一个替换定值电阻R1或R2。要求:闭合电键S,在保证各元件都能正常工作的情况下,移动滑动变阻器的滑片分别在滑动变阻器上的三个不同位置a、b、c时,电流表示数情况如下表所示。
为满足上述要求,应选用滑动变阻器 (填写代表滑动变阻器的字母)替换定值电阻 (选填“R1”或“R2”),并说明理由。
滑片位置
电流表示数(安)
a
0.5
b
1.1
c
1.4
① I1= U1/R1=U/R1=6伏/10欧=0.6安
②P=UI =6伏×1安=6 瓦
② B或C; R2
因为 I1 =0.6安,滑片在a处时,Ia=0.5安小于0.6安,所以应该换下 R1 ,R1’上通过的最小电流
I
1’= Ia- I2=0.5安-0.4安=0.1安
R
1’=U/I1’=6伏/0.1安=60欧
所以,滑动变阻器的阻值R1’≥60欧;
滑片在c处时,I1’= Ic- I2=1.4安-0.4安=1安
所以,滑动变阻器允许通过的最大电流I1’max≤1安。
3分
2分
2分
1分
1分
1分

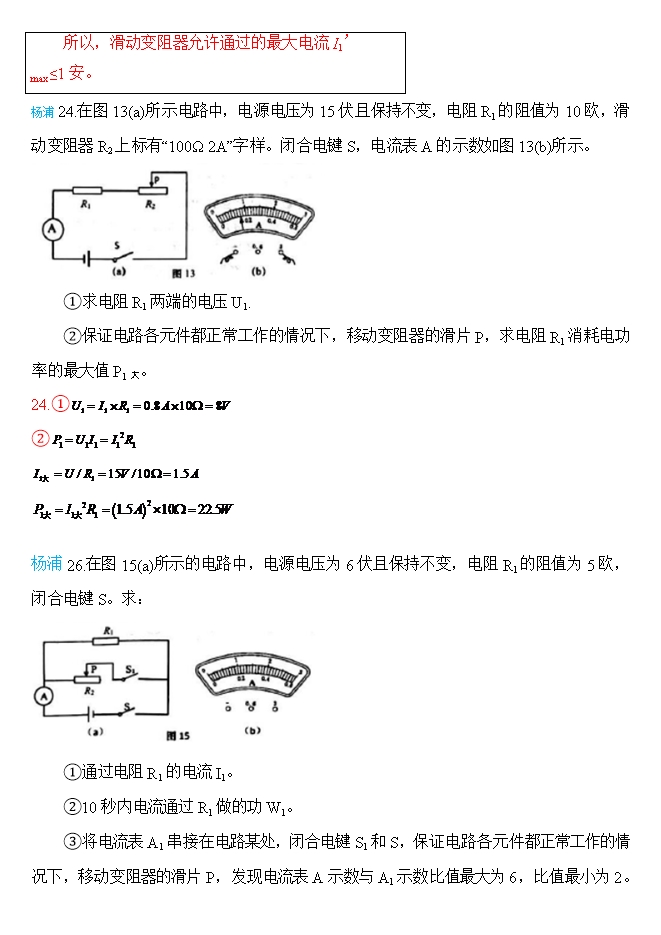

杨浦24.在图13(a)所示电路中,电源电压为15伏且保持不变,电阻R1的阻值为10欧,滑动变阻器R2上标有“100Ω 2A”字样。闭合电键S,电流表A的示数如图13(b)所示。
①求电阻R1两端的电压U1.
②保证电路各元件都正常工作的情况下,移动变阻器的滑片P,求电阻R1消耗电功率的最大值P1大。
24.①
②
杨浦26.在图15(a)所示的电路中,电源电压为6伏且保持不变,电阻R1的阻值为5欧,闭合电键S。求:
①通过电阻R1的电流I1。
②10秒内电流通过R1做的功W1。

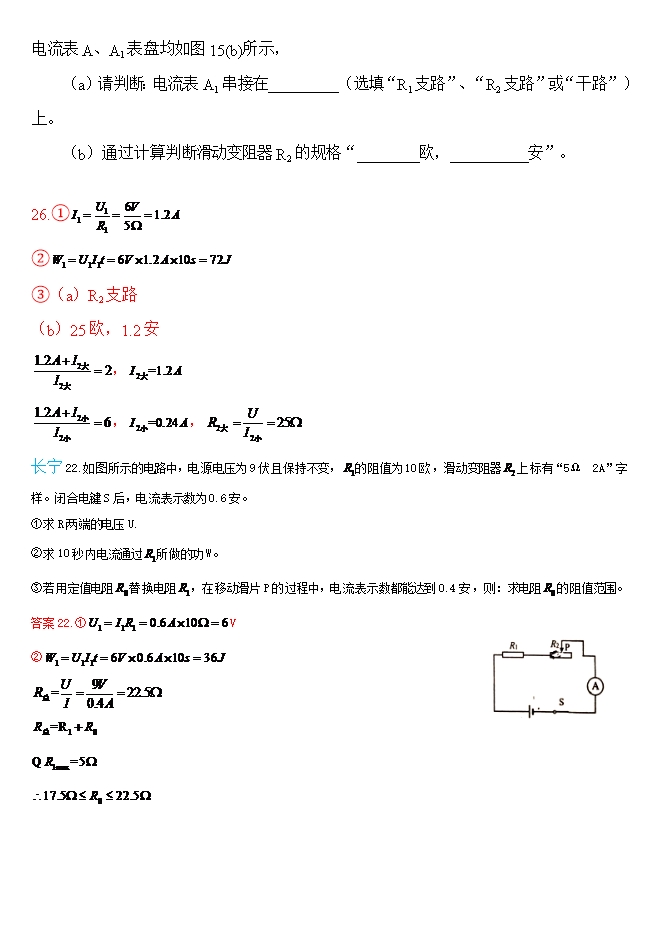

③将电流表A1串接在电路某处,闭合电键S1和S,保证电路各元件都正常工作的情况下,移动变阻器的滑片P,发现电流表A示数与A1示数比值最大为6,比值最小为2。电流表A、A1表盘均如图15(b)所示,
(a)请判断:电流表A1串接在_________(选填“R1支路”、“R2支路”或“干路”)上。
(b)通过计算判断滑动变阻器R2的规格“________欧,__________安”。
