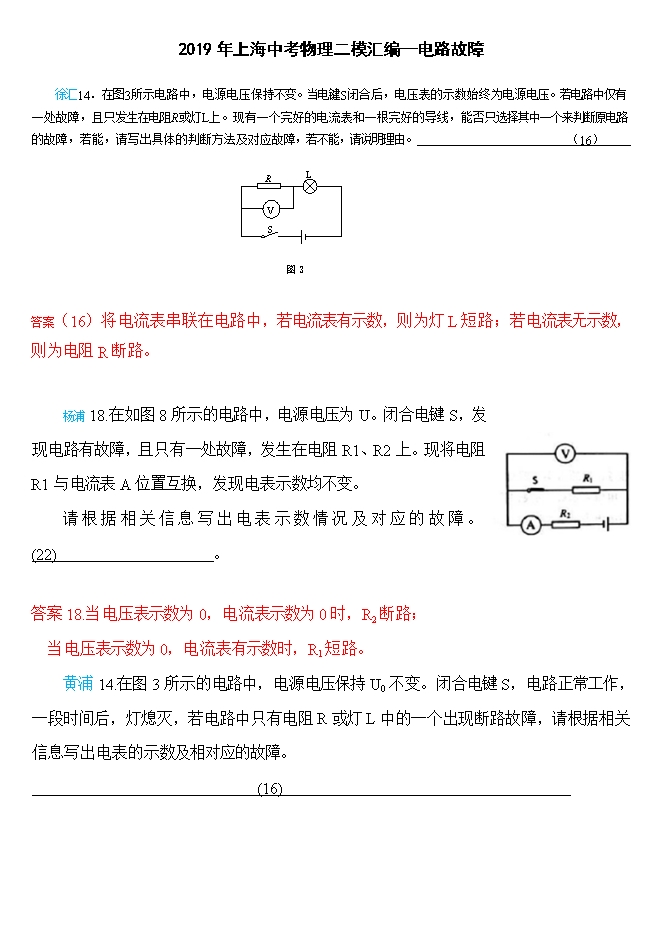

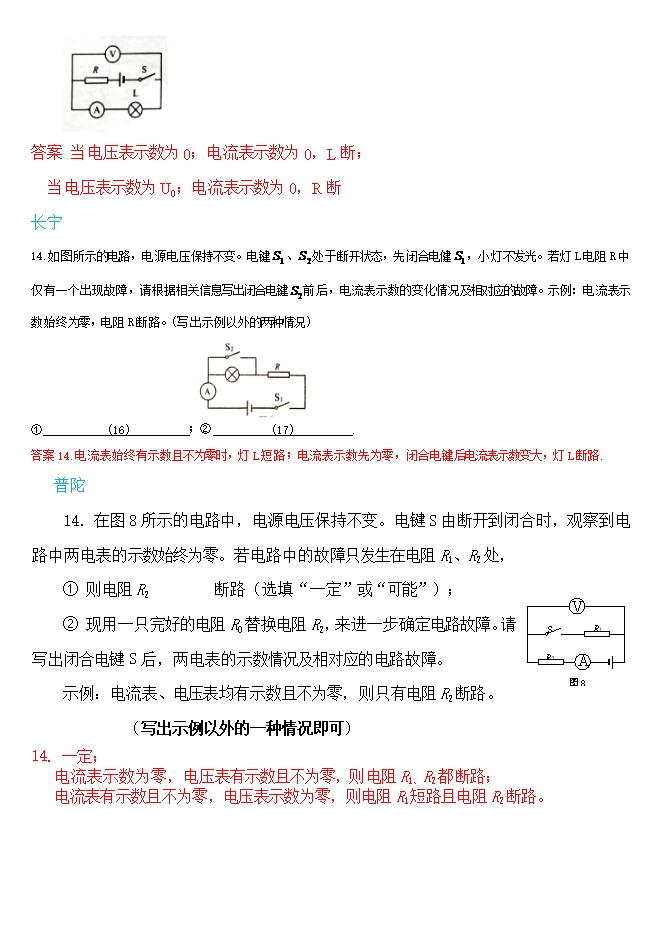

【内容简介】徐汇14．在图3所示电路中，电源电压保持不变。当电键S闭合后，电压表的示数始终为电源电压。若电路中仅有一处故障，且只发生在电阻R或灯L上。现有一个完好的电流表和一根完好的导线，能否只选择其中一个来判断原电路的故障，若能，请写出具体的判断方法及对应故障，若不能，请说明理由。                          （16）                                                 答案（16）将电流表串联在电路中，若电流表有示数，则为灯L短路；若电流表无示数，则为电阻R断路。   杨浦18.在如图8所示的电路中，电源电压为U。闭合电键S，发现电路有故障，且只有一处故障，发生在电阻R1、R2上。现将电阻R1与电流表A位置互换，发现电表示数均不变。 请根据相关信息写出电表示数情况及对应的故障。          (22)                    。   答案18.当电压表示数为0，电流表示数为0时，R2断路；   当电压表示数为0，电流表有示数时，R1短路。 黄浦14.在图3所示的电路中，电源电压保持U0不变。闭合电键S，电路正常工作，一段时间后，灯熄灭，若电路中只有电阻R或灯L中的一个出现断路故障，请根据相关信息写出电表的示数及相对应的故障。                              (16)                                            答案 当电压表示数为0；电流表示数为0，L断；   当电压表示数为U0；电流表示数为0，R断 长宁 14.如图所示的电路，电源电压保持不变。电键、处于断开状态，先闭合电健，小灯不发光。若灯L电阻R中仅有一个出现故障，请根据相关信息写出闭合电键前后，电流表示数的变化情况及相对应的故障。示例：电流表示数始终为零，电阻R断路。(写出示例以外的两种情况)       ①           (16)          ；②          (17)          .   答案14.电流表始终有示数且不为零时，灯L短路；电流表示数先为零，闭合电键后电流表示数变大，灯L断路.       普陀 14．在图8所示的电路中，电源电压保持不变。电键S由断开到闭合时，观察到电路中两电表的示数始终为零。若电路中的故障只发生在电阻R1、R2处， ①则电阻R2断路（选填“一定”或“可能”）； ② 现用一只完好的电阻R0替换电阻R2，来进一步确定电路故障。请写出闭合电键S后，两电表的示数情况及相对应的电路故障。 示例：电流表、电压表均有示数且不为零，则只有电阻R2断路。 （写出示例以外的一种情况即可）            14 ．一定；     电流表示数为零，电压表有示数且不为零，则电阻R1、R2都断路；    电流表有示数且不为零，电压表示数为零，则电阻R1短路且电阻R2断路。
