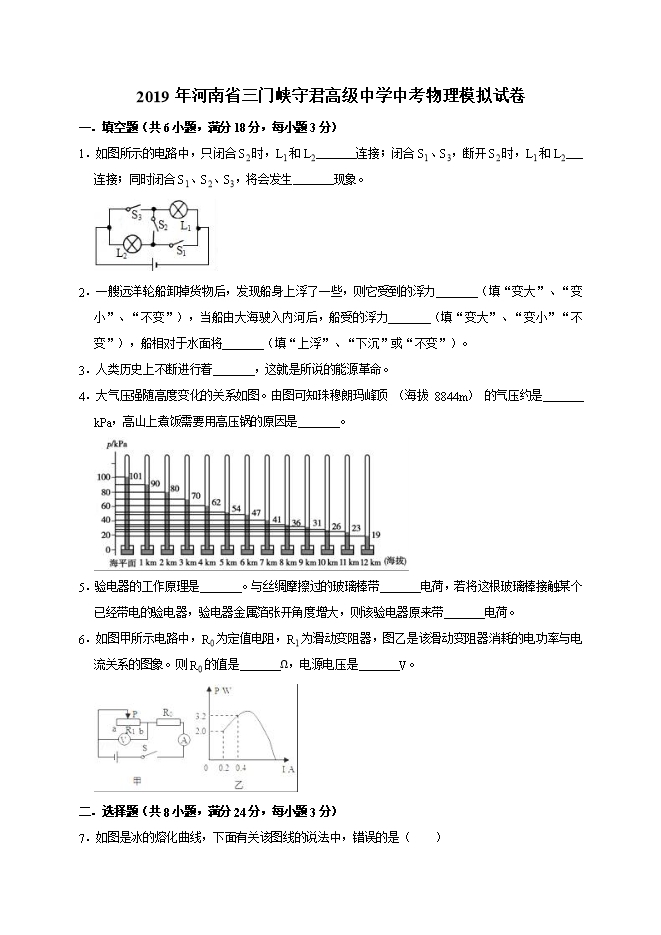

【内容简介】 一．填空题（共 6 小题，满分 18 分，每小题 3 分） 1．如图所示的电路中，只闭合S2时，L1和L2　串联　连接；闭合S1、S3，断开S2时，L1和L2　并联　连接；同时闭合S1、S2、S3，将会发生　短路　现象。 【分析】把几个用电器首尾相接，连入电路就是串联。把几个用电器首首相接，尾尾相接，再连入电路，就是并联，故组合开关的不同状态可使两个电灯连成串联和并联。短路是指电源两极不经过用电器直接连通的电路。 【解答】解：当只闭合S2时，L1和L2顺次连接，故L1和L2串联连接； 闭合S1、S3，断开S2时，两灯泡并列连接，故为并联连接； 同时闭合S1、S2、S3，电源两极将不经过用电器直接连在一起，将会发生短路现象，是不允许的。 故答案为：串联；并联；短路。 【点评】本题考查了开关的不同状态对灯的连接方式的影响。短路时会损坏电源，是不允许的。 2．一艘远洋轮船卸掉货物后，发现船身上浮了一些，则它受到的浮力　变小　（填“变大”、“变小”、“不变”），当船由大海驶入内河后，船受的浮力　不变　（填“变大”、“变小”“不变”），船相对于水面将　下沉　（填“上浮”、“下沉”或“不变”）。 【分析】轮船卸掉货物后，货轮在装上货物后，船身下沉，说明排开水的体积变大，根据阿基米德原理分析船受到浮力的变化情况； 当船由长江驶入大海后，都是漂浮，根据漂浮条件分析船受到浮力的变化情况，再根据阿基米德原理判断排开水的体积的变化，从而得出船是上浮还是下沉。 【解答】解：由题知，货轮在装上货物后，船身上浮了一些，排开水的体积V排变小， 因为F浮＝ρ水V排g， 所以船受到水的浮力变小； 当船由大海驶入内河后，都是漂浮， 船受到的浮力：F浮＝G， 因为船受到的重力不变， 所以船受到的浮力不变； 因为F浮＝ρ液V排g，ρ河水＜ρ海水， 所以排开海水的体积小于排开河水的体积，船将下沉一些。 故答案为：变小；不变；下沉。 【点评】本题关键有二，一是漂浮条件的使用，二是利用阿基米德原理时要同时考虑影响浮力的两个因素（液体的密度和排开液体的体积）。 3．人类历史上不断进行着　能量转化技术的进步　，这就是所说的能源革命。 【分析】概括来说，能源革命就是人类有史以来关于能源的开发和利用方式上的重大突破。 【解答】解：人类历史上不断进行着能量转化技术的进步，这就是所说的能源革命； 故答案为：能量转化技术的进步。 【点评】钻木取火是人类在能量转化方面最早的一次技术革命，也是人类的第一次能源革命；蒸汽机的发明是人类利用能量的新里程碑，它直接导致了第二次能源革命。 4．大气压强随高度变化的关系如图。由图可知珠穆朗玛峰顶 （海拔 8844m） 的气压约是　31　kPa，高山上煮饭需要用高压锅的原因是　高山上的大气压较低，水的沸点较低，不能够把饭煮熟；使用高压锅增加锅内气压，升高水的沸点，把饭煮熟　。 【分析】大气压强随海拔高度的增加而减小； 液体的沸点与气压有关，气压越高，沸点越高；气压越低，沸点越低。 【解答】解：读图可得，由图可知珠穆朗玛峰顶 （海拔 8844m） 的气压约是31kPa； 地球周围的大气层分布很不均匀，越到高空空气稀薄，空气密度较小，而大气压随海拔高度的增加而减小，所以高山上的大气压较低，水的沸点较低，不能够把饭煮熟；使用高压锅增加锅内气压，升高水的沸点，把饭煮熟。 故答案为：31；高山上的大气压较低，水的沸点较低，不能够把饭煮熟；使用高压锅增加锅内气压，升高水的沸点，把饭煮熟。 【点评】本题考查了沸点与气压、气压与海拔高度的关系，属于联系生活的问题，难度不大。 5．验电器的工作原理是　同种电荷相互排斥　。与丝绸摩擦过的玻璃棒带　正　电荷，若将这根玻璃棒接触某个已经带电的验电器，验电器金属箔张开角度增大，则该验电器原来带　正　电荷。 【分析】验电器是用来检验物体是否带电的仪器，它是根据同种电荷互相排斥的原理制成的；物体带正电的原因是物体缺少电子，和中性物体接触时，中性物体上的电子会转移带正电的物体上与其中和，从而使中性的物体由于失去电子而带上正电。 【解答】解：验电器是用来检验物体是否带电的仪器，它是根据同种电荷互相排斥的原理制成的； 丝绸摩擦过的玻璃棒带正电，当将带正电的玻璃棒接触验电器的金属球时，已经带电的验电器金属箔张开角度增大，则说明验电器原来带正电荷，现在正电荷的数量更进一步增加了。 故答案为：同种电荷相互排斥； 正；正。 【点评】此题主要考查的是学生对验电器的用途和原理的了解和掌握，基础性题目。 6．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器，图乙是该滑动变阻器消耗的电功率与电流关系的图象。则R0的值是　10　Ω，电源电压是　12　V。 【分析】由电路图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流。 由图象可知，电路中的电流是0.2A时R1的电功率，根据P＝I2R求出R1接入电路的电阻； 由图象读出电路中的电流为0.4A时R1的电功率，根据P＝I2R求出R1接入电路的电阻； 根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式求出R0的阻值，进一步求出电源的电压。 【解答】解：由电路图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流。 由图象可知，当电路中的电流I＝0.2A时，R1的电功率P1＝2W， 由P＝I2R可得，R1接入电路的电阻： R1＝＝＝50Ω； 由图象可知，当电路中的电流I′＝0.4A时，R1的电功率P1′＝3.2W， 此时R1接入电路的电阻： R1′＝＝＝20Ω， 串联电路中总电阻等于各分电阻之和， 由I＝可得，电源的电压： U＝I′（R0+R1′）＝0.4A×（R0+20Ω）， 当电路中的电流I＝0.2A时，电源的电压： U＝I（R0+R1）＝0.2A×（R0+50Ω）， 因电源的电压不变， 所以，0.4A×（R0+20Ω）＝0.2A×（R0+50Ω）， 解得：R0＝10Ω， 电源的电压U＝I（R0+R1）＝0.2A×（10Ω+50Ω）＝12V。 故答案为：10；12。 【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是利用好电源的电压不变和从图象中读出电流对应的功率。 二．选择题（共 8 小题，满分 24 分，每小题 3 分） 7．如图是冰的熔化曲线，下面有关该图线的说法中，错误的是（　　） A．AB段呈固态，吸收热量温度升高  B．BC段呈固态，吸收热量温度不变   C．CD段呈液态，吸收热量，温度升高       D．BC段是冰的熔化过程 【分析】晶体熔化特点：晶体熔化过程吸收热量，温度保持不变，处于固液共存状态。熔化前处于固态，熔化后，处于液态。 【解答】解：A、读图可知，AB段冰还没有开始熔化呈固态，此时吸收热量，温度不断升高，故A正确；
