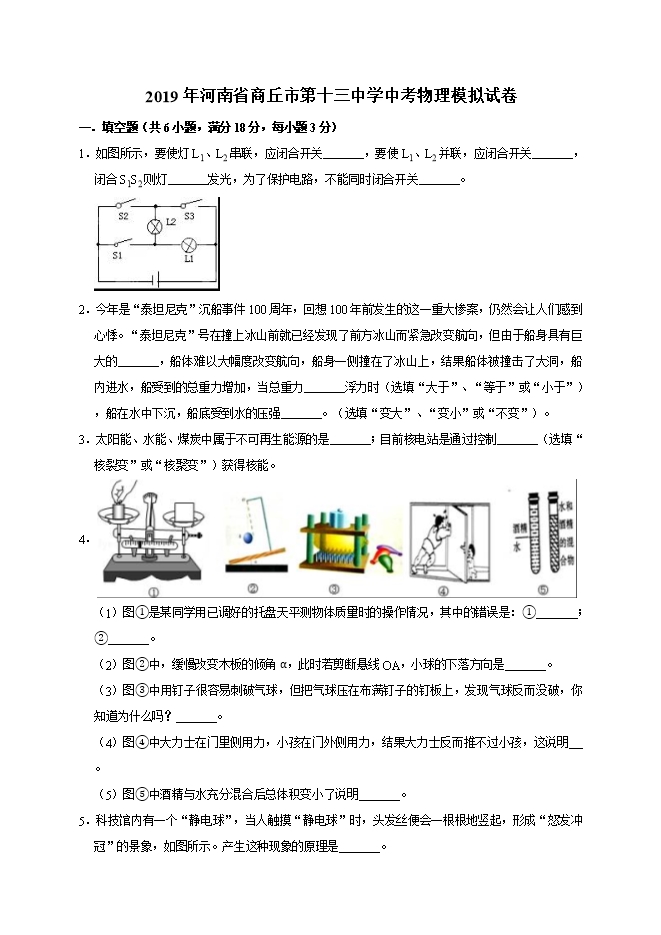

【内容简介】 一．填空题（共 6 小题，满分 18 分，每小题 3 分） 1．如图所示，要使灯L1、L2串联，应闭合开关　S2　，要使L1、L2并联，应闭合开关　S1、S3　，闭合S1S2则灯　L1　发光，为了保护电路，不能同时闭合开关　S2、S3　。 【分析】串联电路：把电路中各元件首尾相接，连入电路就是串联。 并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。 电源短路是指电源两极不经过用电器直接连通的电路，电源短路会烧坏电源，是绝对不允许的。 【解答】解：要使灯L1、L2串联，则应将两灯首尾相连接到电源两端，则由图可知只要闭合S2，断开S1和S3； 要使L1、L2并联，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需要闭合S1、S3，断开S2； 闭合S1S2，电流经灯L1、开关S1回负极，故只有灯L1发光， 当同时闭合开关S2和S3时，电流不经过任何用电器直接从电源正极流入电源负极，造成电源短路，因此不能同时闭合开关S2、S3。 故答案为：S2；S1、S3；L1；S2、S3。 【点评】本题考查了并联、串联的连接和开关的状态对电灯的连接方式的影响。同时要注意理解电路的三种状态。 2．今年是“泰坦尼克”沉船事件100周年，回想100年前发生的这一重大惨案，仍然会让人们感到心悸。“泰坦尼克”号在撞上冰山前就已经发现了前方冰山而紧急改变航向，但由于船身具有巨大的　惯性　，船体难以大幅度改变航向，船身一侧撞在了冰山上，结果船体被撞击了大洞，船内进水，船受到的总重力增加，当总重力　大于　浮力时（选填“大于”、“等于”或“小于”），船在水中下沉，船底受到水的压强　变大　。（选填“变大”、“变小”或“不变”）。 【分析】（1）惯性是指物体保持原来运动状态不变的性质，任何物体都具有惯性。 （2）物体的浮沉条件是：浮力大于本身的重力，物体将会上浮；当物体所受的浮力小于本身的重力，物体将会下沉；当物体所受的浮力等于本身的重力时，物体悬浮或漂浮。 （3）液体的压强与深度有关，同一种液体内部，深度越大，深度越大。 【解答】解：（1）船体难以大幅度改变航向，即船的运动状态不易改变，这是由于轮船的惯性造成的。 （2）原来船自身的重力等于所受的浮力，所以处于漂浮的状态，但被撞出了大洞后，船内进水，船受到的总重力增加，当船的总重力大于受到的浮力，船会在水中下沉。 （3）船在水中下沉，深度变大，因此船底受到水的压强变大。 故答案为：惯性；大于；变大。 【点评】此题考查惯性大小的影响因素、液体压强的特点、物体浮沉条件及其应用，是一道综合性较强的题目，知道动能的取决因素，并能利用浮沉条件分析问题是解决该题的关键。 3．太阳能、水能、煤炭中属于不可再生能源的是　煤炭　；目前核电站是通过控制　核裂变　（选填“核裂变”或“核聚变”）获得核能。 【分析】①可再生能源的特点是可以重复利用，取之不尽用之不竭，例如风能、水能、太阳能等。 ②核电站是通过核裂变来获取能量的。 【解答】解：太阳能和水能是能够源源不断的从自然界得到的能源，是可再生能源； 煤炭资源是短期内不能从自然界得到补充的能源，属于不可再生能源。 核电站可以通过获取核能，来缓解能源危机，它的原理是通过核裂变来进行的。 故答案为：煤炭；核裂变。 【点评】本题考查学生对身边资源分类及太阳能的利用的了解情况，要知道核电站是通过核裂变来获取核能的。 4． （1）图①是某同学用已调好的托盘天平测物体质量时的操作情况，其中的错误是：①　不应用手直接拿取砝码　；②　物体和砝码的位置放反了　。 （2）图②中，缓慢改变木板的倾角α，此时若剪断悬线OA，小球的下落方向是　竖直向下　。 （3）图③中用钉子很容易刺破气球，但把气球压在布满钉子的钉板上，发现气球反而没破，你知道为什么吗？　受力面积增大，压强减小　。 （4）图④中大力士在门里侧用力，小孩在门外侧用力，结果大力士反而推不过小孩，这说明　力的作用效果跟力的作用点有关　。 （5）图⑤中酒精与水充分混合后总体积变小了说明　分子间有间隙　。 【分析】（1）天平的使用规则：水平放稳，游码归零，左偏右调，右偏左调，左右一样，天平平衡；砝码的取放要用镊子；左物右码。 （2）重力的方向总是竖直向下的。 （3）压强与压力和受力面积大小有关，在压力一定时，受力面积越大，压强越小。 （4）力的三要素：力的大小、方向、作用点，力的三要素都影响力的作用效果。 （5）分子在永不停息的做无规则运动，分子力存在引力和斥力，分子间有间隙。 【解答】解：（1）天平的使用中明确规定：砝码的取放要用镊子，不可用手拿砝码，所以图示中用手拿砝码的做法是错误的。左盘放砝码右盘放物体，所以图示中错误是物体和砝码的位置放反了。 故答案为：①不应用手直接拿取砝码；②物体和砝码的位置放反了。 （2）将悬线剪断，小球由于受到竖直向下的重力作用就会竖直向下落。 故答案为：竖直向下。 （3）把气球压在布满钉子的钉板上，受力面积增大了，减小了对气球的压强，因此气球反而没破。 故答案为：受力面积增大，压强减小。 （4）小孩在把门推开，而大力士费很大的力也挡不住，是因为小孩和大力士的作用点不同。 故答案为：力的作用效果跟力的作用点有关。 （5）水和酒精充分混合后，总体积减小，说明分子间存在空隙，水分子和酒精分子互相进入对方的空隙中。 故答案为：分子间有间隙。 【点评】本题考查的知识面较广，内容较多，重点是对学生识图能力的考查，能够从图片上分析出蕴含的物理知识。 5．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲冠”的景象，如图所示。产生这种现象的原理是　头发之间带同种电荷，相互排斥　。 【分析】同种电荷相斥，异种电荷相吸，故据此分析即可判断。 【解答】解： 静电球是带电的，人体是导体，当人触摸“静电球”时，人体也带上了和静电球相同种类的电荷，即人的头发上也会带上与静电球相同种类的电荷；据同种电荷相斥可知，带电的头发之间会相互排斥，所以头发丝便会一根根地竖起，形成“怒发冲冠”的景象。 故答案为：头发之间带同种电荷，相互排斥。 【点评】本题考查了摩擦起电的现象和电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
