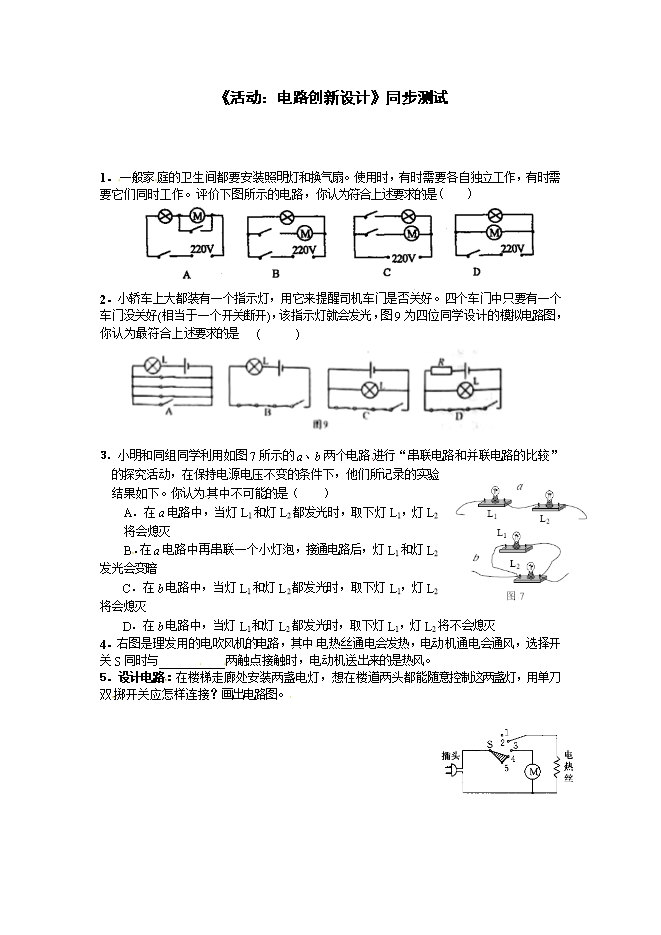

【内容简介】1． 一般家 庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。评价下图所示的电路，你认为符合上述要求的是( ) 2．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光，图9为四位同学设计的模拟电路图，你认为最符合上述要求的是 ( ) 3．小明和同组同学利用如图7所示的a、b两个电路 进行“串联电路和并联电路的比较” 的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。你认为 其中不可能的是（　　） A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭 B ．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗 C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭 D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭 4．右图是理发用的电吹风机的电路，其中 电热丝通电会发热，电动 机通电会通风，选择开关S同时与_______ ____ 两触点接触时，电动机送出来的是热风。 5．设计电路 ：在楼梯走廊处安装两盏电灯，想在楼道两头都能随意控制这两盏灯，用单刀双 掷开关应怎样连接？画出电路图。 .......... ?
