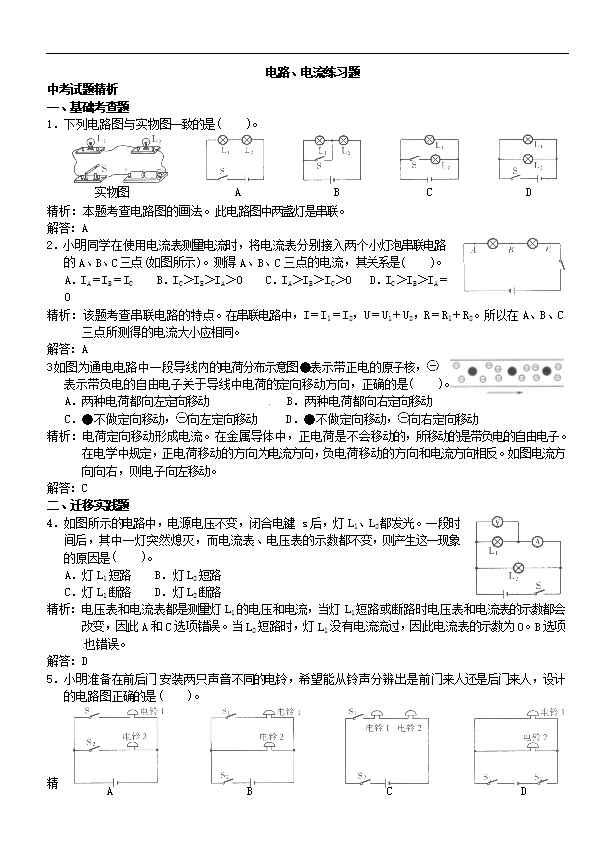

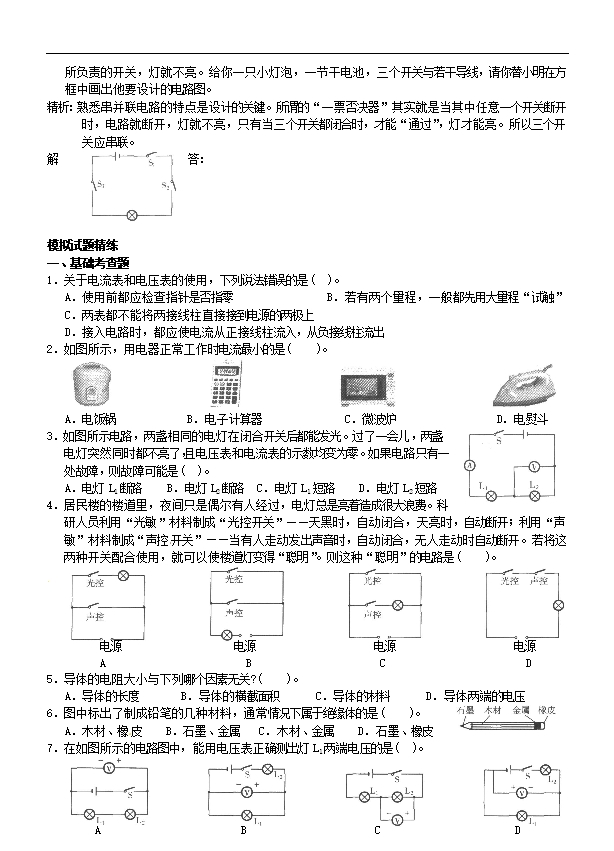

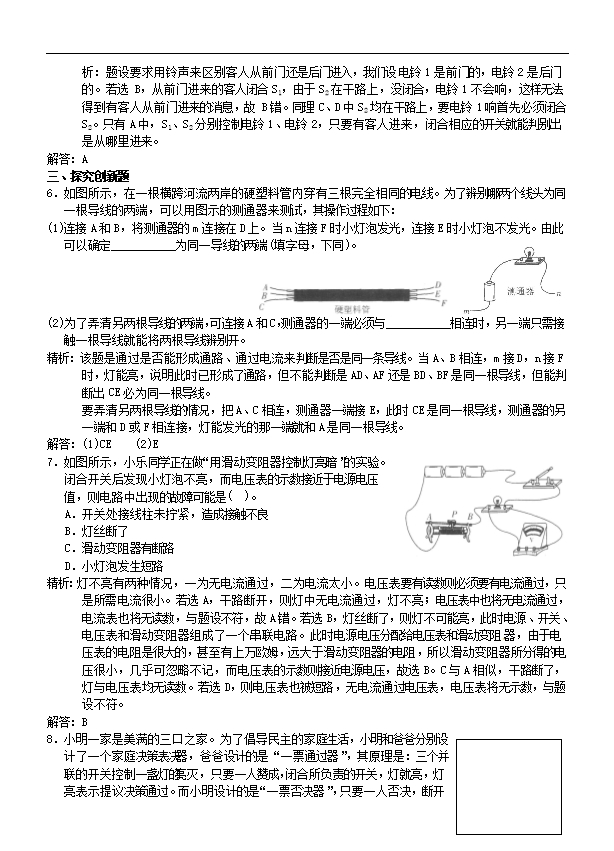

【内容简介】 一、基础考查题 1．下列电路图与实物图一致的是( )。 精析：本题考查电路图的画法。此电路图中两盏灯是串联。 解答：A 2．小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点(如图所示)。测得A、B、C三点的电流，其关系是( )。 A．IA＝IB＝IC B．IC＞IB＞IA＞0 C．IA＞IB＞IC＞0 D．IC＞IB＞IA＝0 精析：该题考查串联电路的特点。在串联电路中，I＝I1＝I2，U＝U1＋U2，R＝R1＋R2。所以在A、B、C三点所测得的电流大小应相同。 解答：A 3如图为通电电路中一段导线内的电荷分布示意图。●表示带正电的原子核， 表示带负电的自由电子。关于导线中电荷的定向移动方向，正确的是( )。 A．两种电荷都向左定向移动 B．两种电荷都向右定向移动 C．●不做定向移动， 向左定向移动 D．●不做定向移动， 向右定向移动 精析：电荷定向移动形成电流。在金属导体中，正电荷是不会移动的，所移动的是带负电的自由电子。在电学中规定，正电荷移动的方向为电流方向，负电荷移动的方向和电流方向相反。如图电流方向向右，则电子向左移动。 解答：C二、迁移实践题 4．如图所示的电路中，电源电压不变，闭合电键 s后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )。 A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路 精析：电压表和电流表都是测量灯L1的电压和电流，当灯L1短路或断路时电压表和电流表的示数都会改变，因此A和C选项错误。当L2短路时，灯L1没有电流流过，因此电流表的示数为0。B选项 也错误。 解答：D ......... ?
