【冲刺2021】中考物理最后10天速速提分专题:09 电路故障分析(原卷版和解析版)

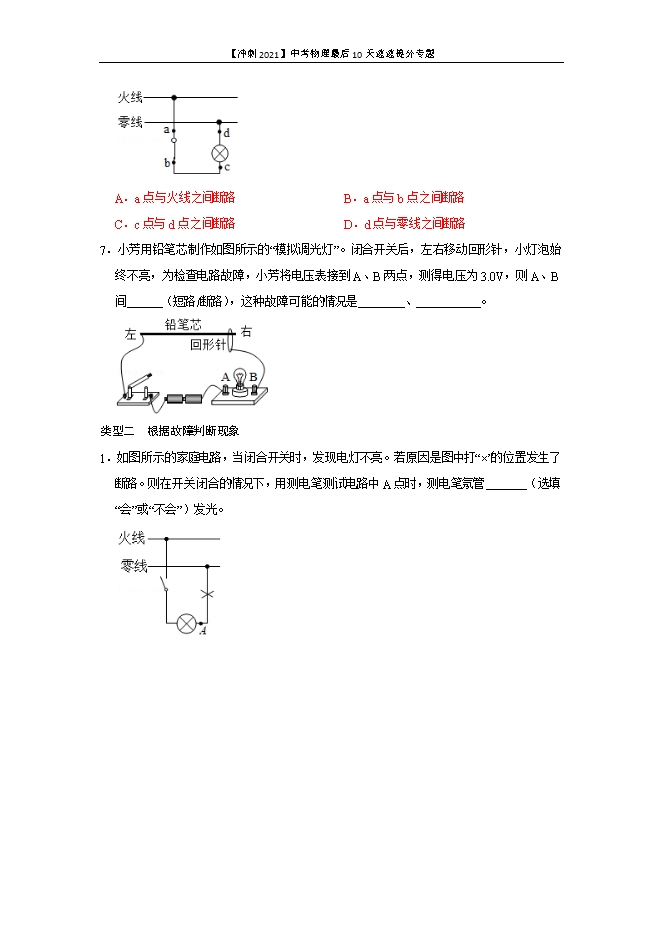

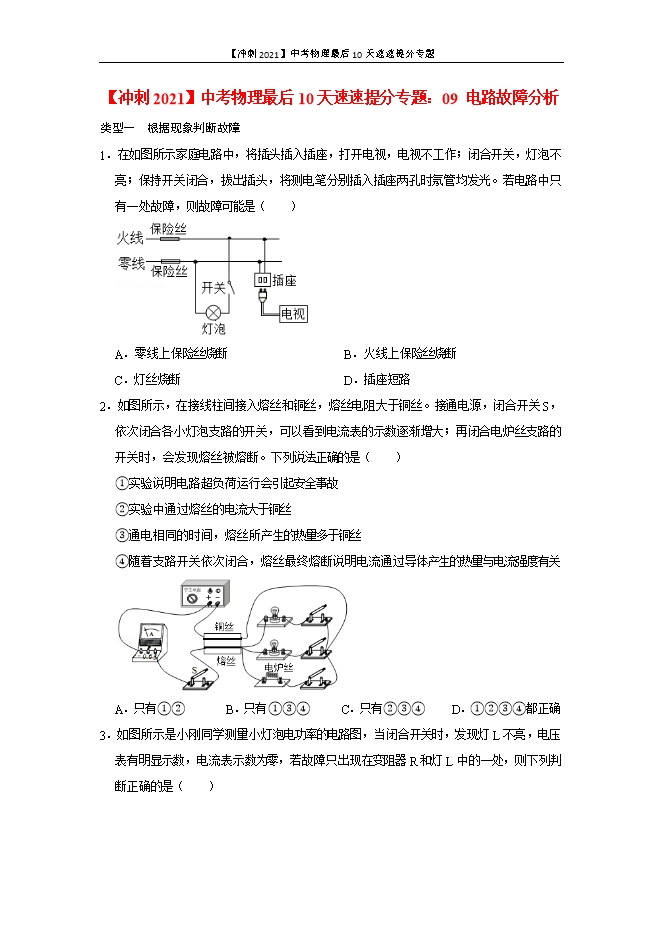

【内容简介】2.如图所示,在接线柱间接入熔丝和铜丝,熔丝电阻大于铜丝。接通电源,闭合开关S,依次闭合各小灯泡支路的开关,可以看到电流表的示数逐渐增大;再闭合电炉丝支路的开关时,会发现熔丝被熔断。下列说法正确的是( )①实验说明电路超负荷运行会引起安全事故②实验中通过熔丝的电流大于铜丝③通电相同的时间,熔丝所产生的热量多于铜丝④随着支路开关依次闭合,熔丝最终熔断说明电流通过导体产生的热量与电流强度有关 A.只有①②B.只有①③④C.只有②③④D.①②③④都正确【分析】(1)电路长时间超负荷运行可能造成短路,甚至引发火灾;(2)并联电路中,干路电流等于各支路电流之和;串联电路电流处处相等;(3)铜丝的电阻率小,根据焦耳定律Q=I2Rt,可知其产生的热量少。【解答】解:①由图知,小灯泡和电炉丝是并联的,并联电路干路电流等于各支路电流之和,所以同时工作的用电器越多,干路电流越大,干路导线产生的热量越多,达到一定程度,会引起熔丝熔断,甚至引发安全事故。故①正确;②串联电路电流处处相等,熔丝和铜丝是串联在干路中的,所以通过熔丝的电流等于通过铜丝的电流。故②错误;③已知熔丝电阻大于铜丝,通过的电流相同,由焦耳定律Q=I2Rt知,在相同时间,熔丝产生的热量多。故③正确;④并联电路中,干路电流等于各支路电流之和,随着支路开关依次闭合,干路电流逐渐增大,熔丝最终熔断,说明电流通过导体产生的热量与电流强度有关。故④正确。故选:B。3.如图所示是小刚同学测量小灯泡电功率的电路图,当闭合开关时,发现灯L不亮,电压表有明显示数,电流表示数为零,若故障只出现在变阻器R和灯L中的一处,则下列判断正确的是( ) A.变阻器R短路B.变阻器R断路C.灯L短路D.灯L断路【分析】由图可知,灯泡和滑动变阻器串联;当闭合开关时,小灯泡不发光,电流表无示数,说明电路是断路;根据电压表的示数判定电路故障的原因。【解答】解:由图可知,灯泡和滑动变阻器串联,电流表测量电路中的电流,电压表测量灯泡两端的电压;当闭合开关时,小灯泡不发光,电流表无示数,说明电路是断路;而电压表有示数,说明电压表与电源之间是接通的,且故障只出现在变阻器R和灯L中的一处,所以故障是与电压表并联的灯泡断路。故选:D。4. 在下图所示的电路中,闭合电键S,两个灯泡均不亮,电流表无示数,两个电压表的示数相等且等于电源电压,则电路故障可能是( ) A. L1断路 B. L2断路C. L1短路D. L2 短路。【答案】A【解析】L1L2串联,电流表无示数两个电压表的示数相等且等于电源电压说明是断路不是短路,V1有示数说明L2完好,应为L1断路。故选A。5.如图为家庭部分电路示意图,正常发光的电灯突然熄灭,检查保险丝发现完好,再用试电笔先后检测插座的两孔,氖管均发光。由此判断电路故障的原因可能是( ) A.插座短路B.进户的火线断路C.进户的零线断路D.电灯的灯丝断路【分析】(1)保险丝熔断是电流过大造成的,保险丝完好说明电路不是短路或总功率过大。(2)家庭电路中出现电路故障时,氖管发光说明该部分一定直接或间接接触火线,找出通路部分,其余部分有可能是断路。【解答】解:保险丝完好说明电路不是短路或总功率过大;用试电笔先后检测插座的两孔,氖管均发光,说明插座的两孔直接或间接地与火线相连;试电笔检测插座的右孔时,氖管发光说明和火线接通(如下图蓝线部分);试电笔检测插座的左孔时,氖管发光说明和火线接通(如下图红线部分);正常发光的电灯突然熄灭,说明是断路,综合分析可知,断路在A点左侧的零线部分,即进户的零线断路,C正确。
