2016《中考王》河北中考命题研究优化训练:专项突破三 力学作图

ID:28921 2016年03月17日 资料纠错 有奖上传 收藏

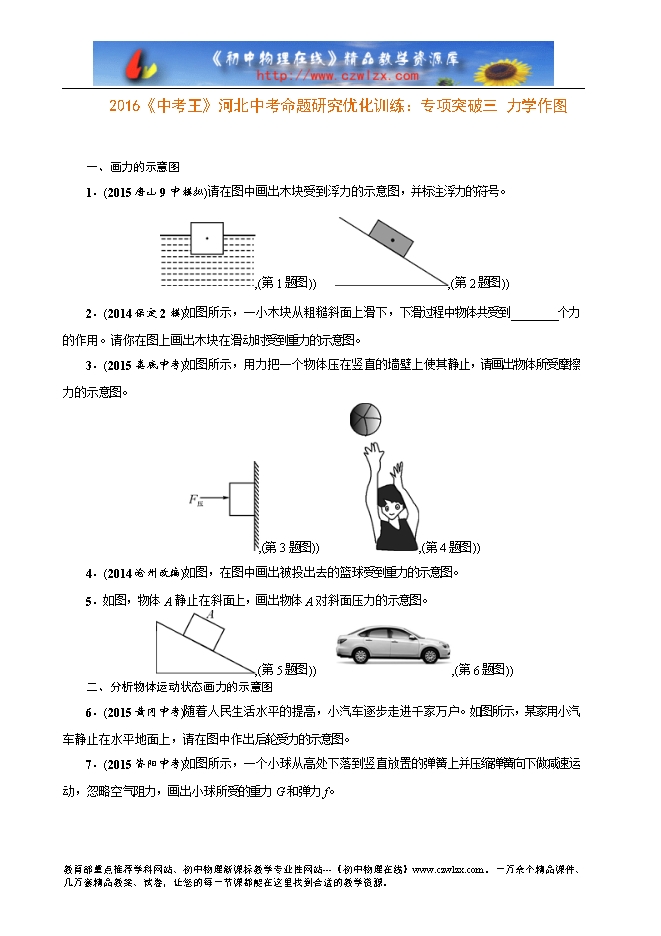

【内容简介】 一、画力的示意图 1.(2015唐山9中模拟)请在图中画出木块受到浮力的示意图,并标注浮力的符号。 ,(第1题图)) ,(第2题图)) 2.(2014保定2模)如图所示,一小木块从粗糙斜面上滑下,下滑过程中物体共受到________个力的作用。请你在图上画出木块在滑动时受到重力的示意图。 3.(2015娄底中考)如图所示,用力把一个物体压在竖直的墙壁上使其静止,请画出物体所受摩擦力的示意图。 ,(第3题图)) ,(第4题图)) 4.(2014沧州改编)如图,在图中画出被投出去的篮球受到重力的示意图。 5.如图,物体A静止在斜面上,画出物体A对斜面压力的示意图。 ,(第5题图)) ,(第6题图))二、分析物体运动状态画力的示意图 6.(2015黄冈中考)随着人民生活水平的提高,小汽车逐步走进千家万户。如图所示,某家用小汽车静止在水平地面上,请在图中作出后轮受力的示意图。 7.(2015资阳中考)如图所示,一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动,忽略空气阻力,画出小球所受的重力G和弹力f。 ......... ?

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
