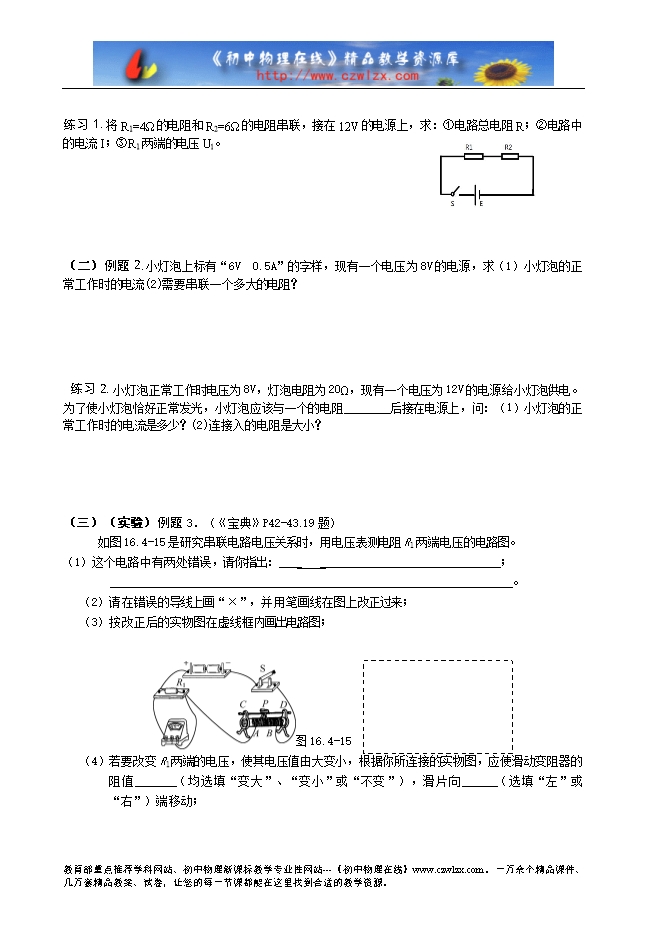

【内容简介】一、知识梳理 电流关系 串联电路中 公式：I总 = 电压关系 串联电路中， 公式： U总 = 电压分配关 系 公式： 电阻关系 公式：R总 = 二、知识拓展： 1、电压分配关系： 【证明】在串联电路中，电压与电阻成正比。 2、电阻关系： 【证明】串联电路总电阻等于各电阻之和。 三、典型例题及练习： （一）例题1.如图所示，滑动变阻器 最大阻值是20Ω，当滑片 移到 端时，闭合开关，R1两端的电压为2V，电流表的示数为0.2A，电源电压保持不变。求：⑴R1的阻值；⑵电源电压 ； 练习1.将R1=4Ω的电阻和R2=6Ω的电阻串联，接在12V的电源上，求：①电路总电阻R；②电路中的电流I；③R1两端的电压Ul。 （二）例题2.小灯泡上标有“6V 0.5A”的字样，现有一个电压为8V的电源，求（1）小灯泡的正常工作时的电流(2)需要串联一个多大的电阻？ 练习2.小灯泡正常工作时电压为8V，灯泡电阻为20?，现有一个电压为12V的电源给小灯泡供电。为了使小灯泡恰好正常发光，小灯泡应该与一个的电阻 后接在电源上，问：（1）小灯泡的正常工作时的电流是多少？(2)连接入的电阻是大小？ ........ ?
