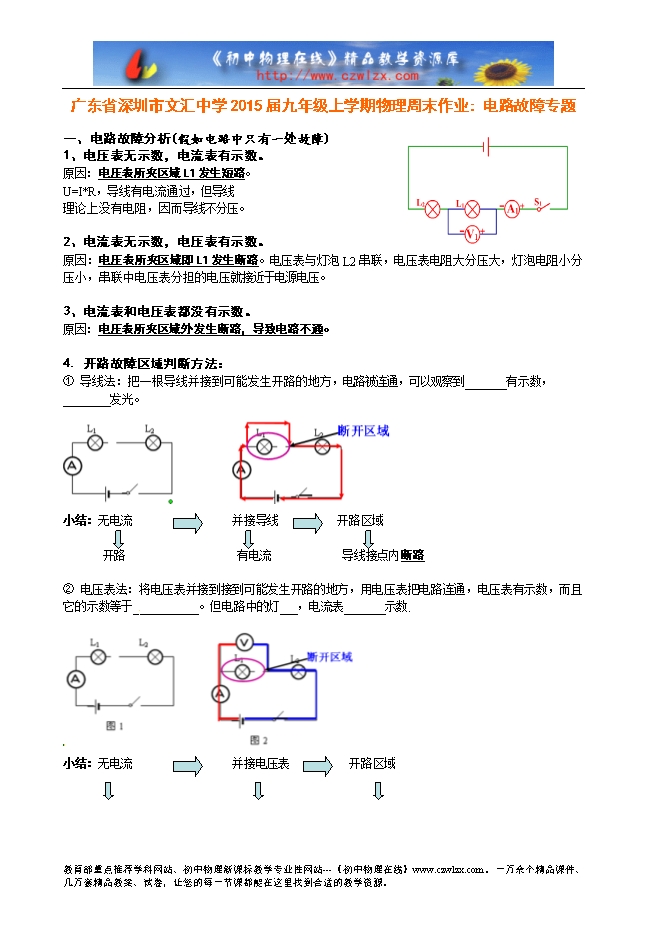

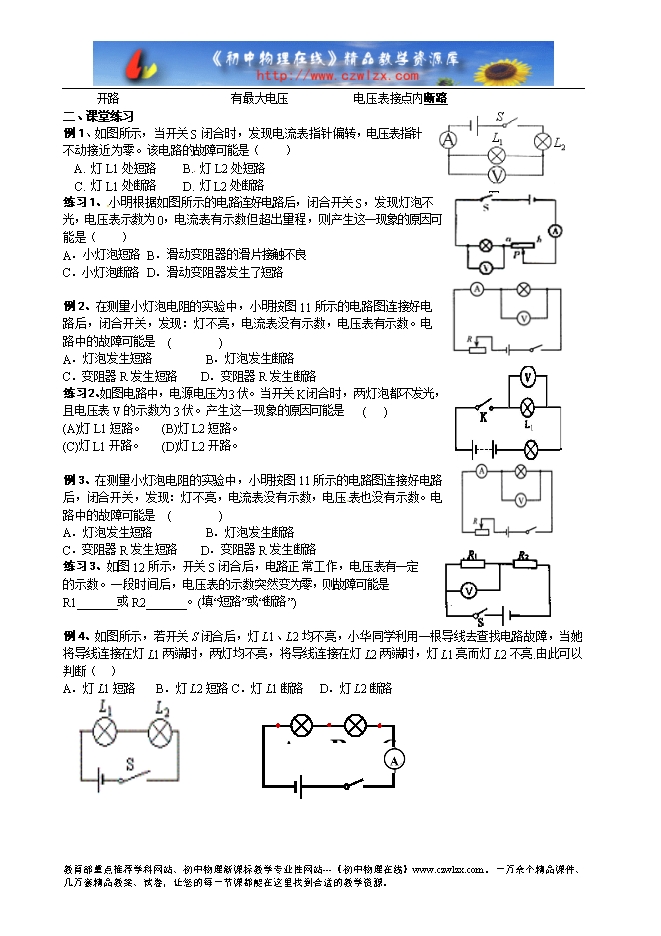

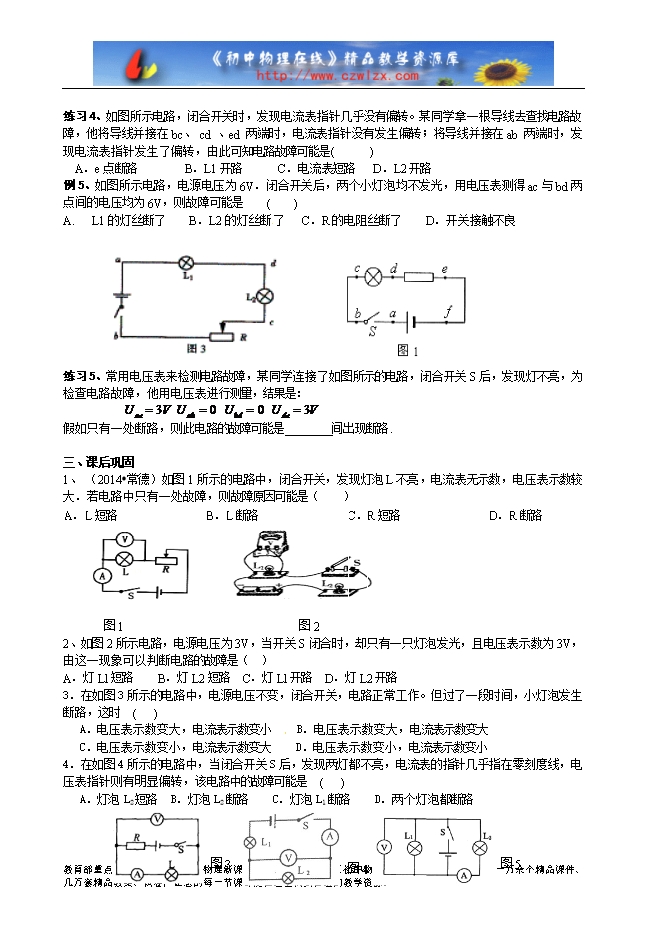

【内容简介】 一、电路故障分析(假如电路中只有一处故障) 1、电压表无示数，电流表有示数。 原因：电压表所夹区域L1发生短路。 U=I*R，导线有电流通过，但导线 理论上没有电阻，因而导线不分压。 2、电流表无示数，电压表有示数。 原因：电压表所夹区域即L1发生断路。电压表与灯泡L2串联，电压表电阻大分压大，灯泡电阻小分压小，串联中电压表分担的电压就接近于电源电压。 3、电流表和电压表都没有示数。 原因：电压表所夹区域外发生断路，导致电路不通。 4. 开路故障区域判断方法： ① 导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数， ________发光。 小结：无电流 并接导线 开路区域 开路 有电流 导线接点内断路 ② 电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于_ __________。但电路中的灯___，电流表_______示数. 小结：无电流 并接电压表 开路区域 开路 有最大电压 电压表接点内断路二、课堂练习 例1、如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针 不动接近为零。该电路的故障可能是（ ） A. 灯L1处短路 B. 灯L2处短路 C. 灯L1处断路 D. 灯L2处断路 练习1、 小明根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表示数为0，电流表有示数但超出量程，则产生这一现象的原因可能是（　　） A．小灯泡短路 B．滑动变阻器的滑片接触不良 C．小灯泡断路 D．滑动变阻器发生了短路 ........ 下载word文档附件
