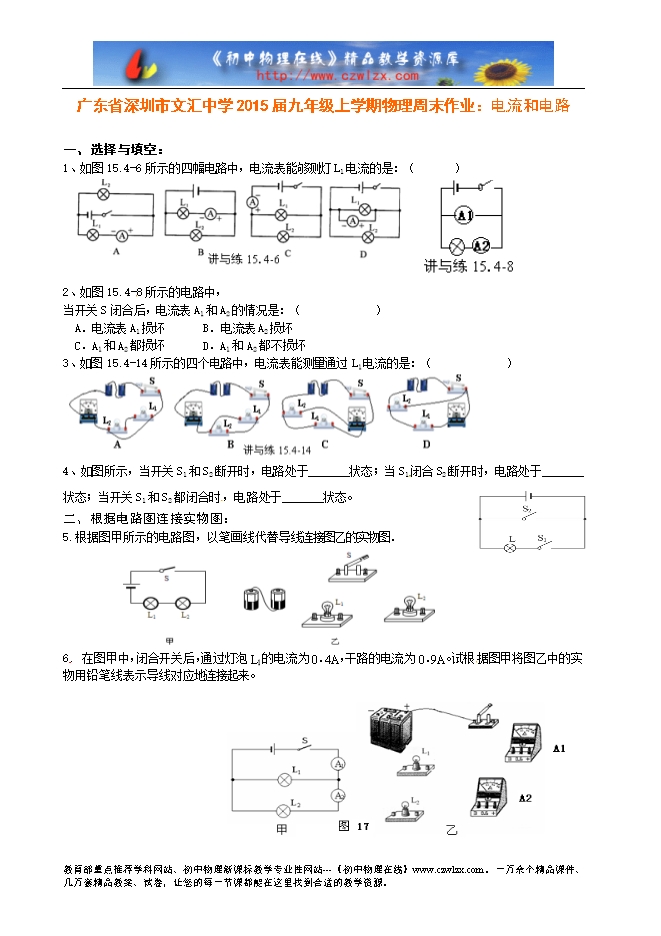

【内容简介】一、选择与填空： 1、如图15.4-6所示的四幅电路中，电流表能够测灯L1电流的是： 2、如图15.4- 8所示的电路中， 当开关S闭合后，电流表A1和A2的情况是： A．电流表A1损坏 B．电流表A2损坏 C．A1和A2都损坏 D．A1和A2都不损坏 3、如图15.4-14所示的四个电路中，电流表能测量通过L1电流的是： 4、如图所示，当开关S1和S2断开时，电路处于_______状态；当S1 闭合S2断开时，电路处于_______状态；当开关S1和S2都闭合时 ，电 路处于_______状态。 二、根据电路图连接实物图： 5.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图． 6 . 在图甲中，闭合开关后，通过灯泡Ll的电流为0．4A，干路的电流为0．9A。试根 据图甲将图乙中的实物用铅笔线表示导线对应地连接起来。 ........ ?
