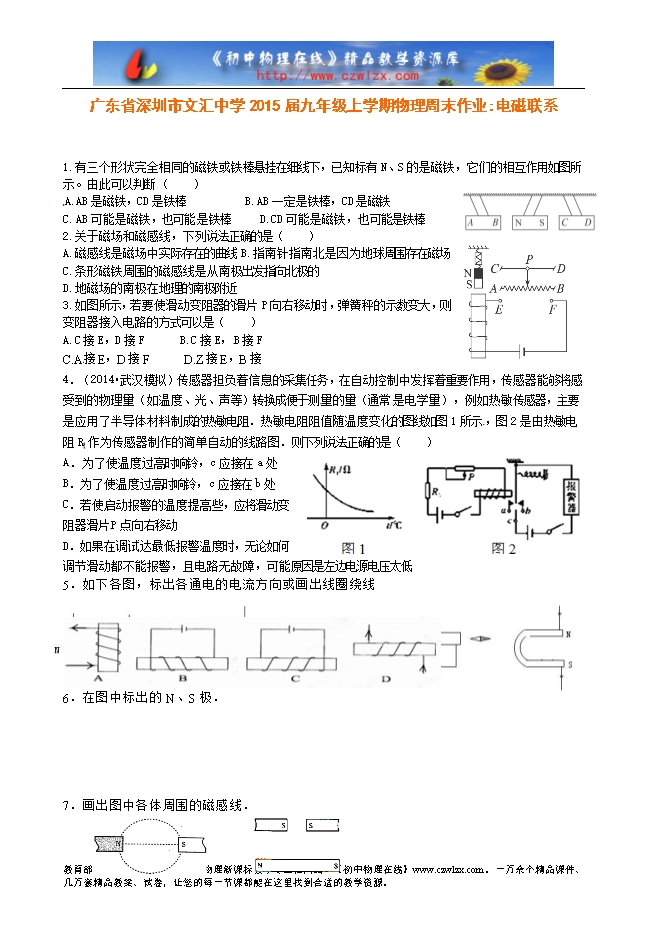

【内容简介】1.有三个形状完全相同的磁铁或铁棒悬挂在细线下，已知标有N、S的是磁铁，它们的相互作用如图所示。由此可以判断 （ ） A.AB是磁铁，CD是铁棒 B.AB一定是铁棒，CD是磁铁 C. AB可能是磁铁，也可能 是铁棒 D.CD可能是磁铁，也可能是铁棒 2.关于磁场和磁感线，下列说法正确的是（ ） A.磁感线是磁场中实际存在的曲线B.指南针指南北是因为地球周围存在磁场 C.条形磁铁周围的磁感线是从南极出发指向北极的 D.地磁场的南极在地理的南极附近 3.如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变大，则变阻器接入电路的方式可以是（ ） A.C接E，D接F B.C接E， B接F C.A 接E，D接F D.Z接E，B接 4．（2014?武汉模拟）传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量（如温度、光、声等）转换成便于测 量的量（通常 是电学量），例如热敏传感器，主要是应用了半导体材料制成的热敏电阻．热敏电阻阻值随温度变化的图线如图1所示 ，图2是由热敏电阻Rt作为传感器制作的简单自动的线路图．则下列说法正确的是（　　） A ．为了使温度过高时响铃，c应接在a处 B．为了使温度过高时响铃，c应接在b处 C．若使启动报警的温度提高些，应将滑动变阻器滑片 P点向右移动 D．如果在调试达最低报警温度时，无论如何调节滑动都不能报警，且电路无故障，可能原因是左边电源电压太低 5．如下各图，标出各通电的电流方向或画出线圈绕线 ........ ?
