《火线100天》2015中考物理小专题复习:(六)测电阻

ID:26126 2015年04月30日 资料纠错 有奖上传 收藏

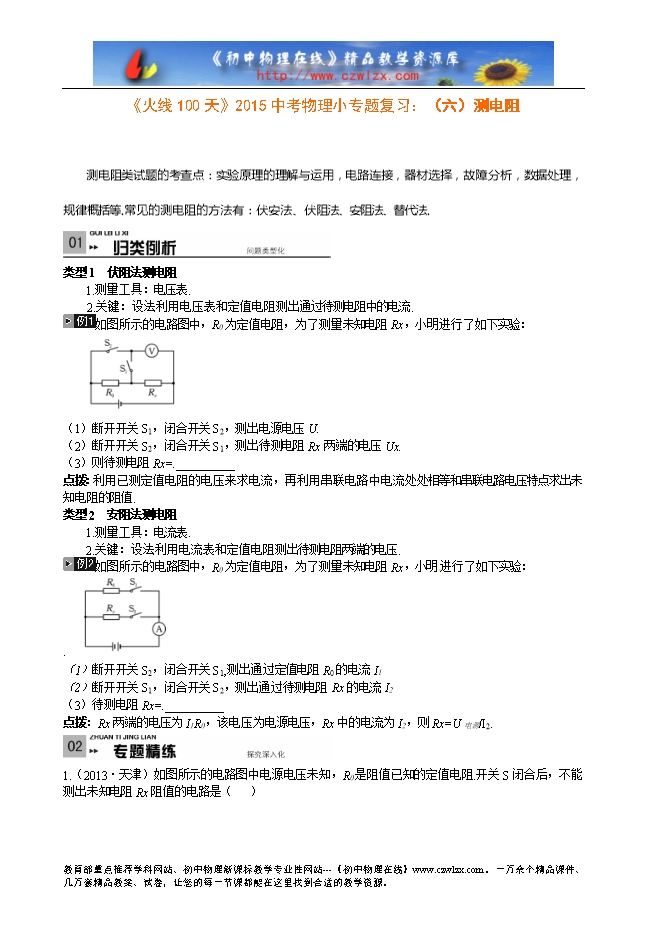

【内容简介】测电阻类试题的考查点:实验原理的理解与运用,电路连接,器材选择,故障 分析,数据处理,规律概括等.常见的测电阻的方法有:伏安法、伏阻法、安阻法、替代法.类型1 伏阻法测电阻 1.测量工具:电压表. 2.关键:设法利用电压表和定值电阻测出通过待测电阻中的电流. 如图所示的电路图中,R0为定值电阻,为了测量未知电阻Rx,小明进行了如下实验: (1)断开开关S1,闭合开关S2,测出电源电压U. (2)断开开关S2,闭合开关S1,测出待测电阻Rx两端的电压Ux. (3)则待测电阻Rx=.__________ 点拨:利用已测定值电阻的电压来求电流,再利用串联电路中电流处处相等和串联电路电压特点求出未知电阻的阻值. 类型2 安阻法测电阻 1.测量工具:电流表. 2.关键:设法利用电流表和定值电阻测出待测电阻两端的电压. 如图所示的电路图中,R0为定值电阻,为了测量未知电阻Rx,小明 进行了如下实验: . (1)断开开关S2,闭合开关S1,测出通过定值电阻R0的电流I1 (2)断开开关S1,闭合开关S2,测出通过待测电阻Rx的电流I2 (3)待测电阻Rx=.__________ 点拨:Rx两端的电压为I1R0,该电压为电源电压,Rx中的电流为I2,则Rx=U电源/I2. .......... 下载word文档附件

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
  • 下载地址1
  • 0 个点券
