教科版九年级物理:5.5另类测电阻(学案含答案)
【内容简介】
初中物理
另类测电阻
【考点精讲】

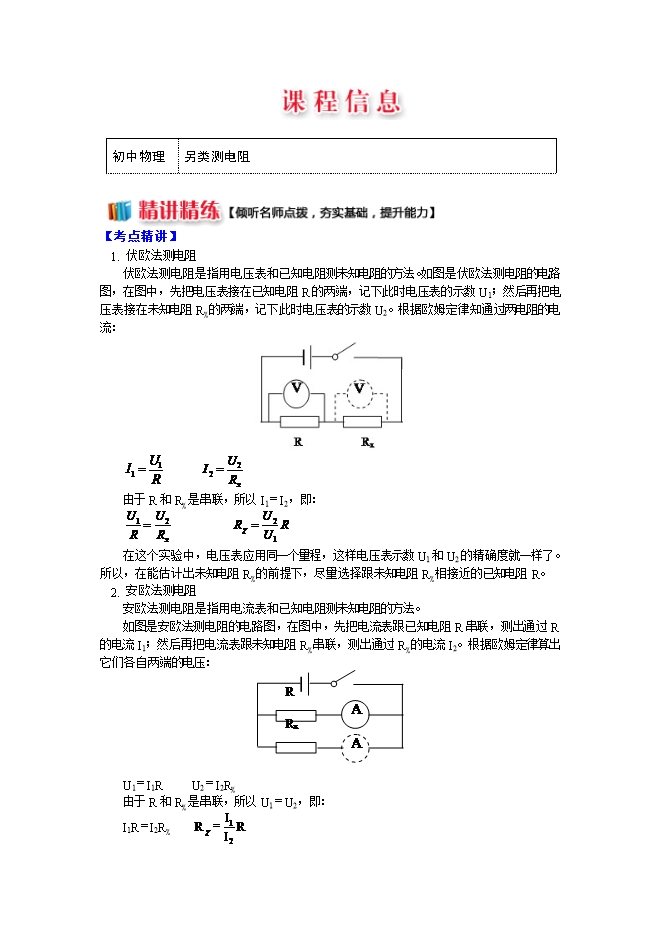

1. 伏欧法测电阻
伏欧法测电阻是指用电压表和已知电阻测未知电阻的方法。如图是伏欧法测电阻的电路图,在图中,先把电压表接在已知电阻R的两端,记下此时电压表的示数U1;然后再把电压表接在未知电阻Rχ的两端,记下此时电压表的示数U2。根据欧姆定律知通过两电阻的电流:
由于R和Rχ是串联,所以I1=I2,即:
在这个实验中,电压表应用同一个量程,这样电压表示数U1和U2的精确度就一样了。所以,在能估计出未知电阻Rχ的前提下,尽量选择跟未知电阻Rχ相接近的已知电阻R。
2. 安欧法测电阻
安欧法测电阻是指用电流表和已知电阻测未知电阻的方法。
如图是安欧法测电阻的电路图,在图中,先把电流表跟已知电阻R串联,测出通过R的电流I1;然后再把电流表跟未知电阻Rχ串联,测出通过Rχ的电流I2。根据欧姆定律算出它们各自两端的电压:
U1=I1R U2=I2Rχ
由于R和Rχ是串联,所以U1=U2,即:
I1R=I2Rχ
在这个实验中,电流表应用同一个量程,这样电流表示数I1和I2的精确度就一样了。所以,在能估计出未知电阻Rχ的前提下,尽量选择跟未知电阻Rχ接近的已知电阻R。
【典例精析】
例题

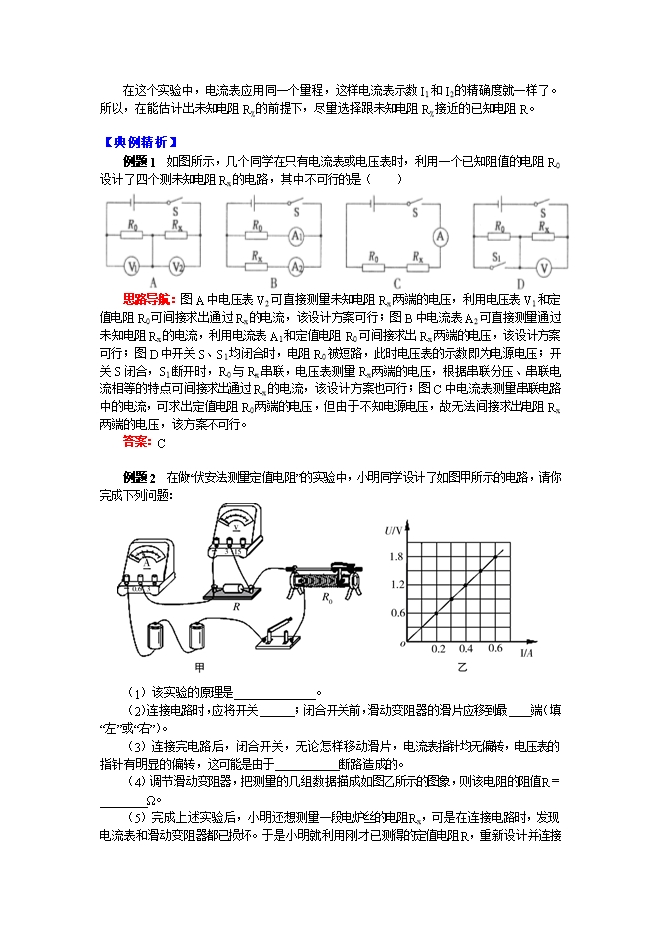

1 如图所示,几个同学在只有电流表或电压表时,利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路,其中不可行的是( )
思路导航:图A中电压表V2可直接测量未知电阻Rx两端的电压,利用电压表V1和定值电阻R0可间接求出通过Rx的电流,该设计方案可行;图B中电流表A2可直接测量通过未知电阻Rx的电流,利用电流表A1和定值电阻R0可间接求出Rx两端的电压,该设计方案可行;图D中开关S、S1均闭合时,电阻R0被短路,此时电压表的示数即为电源电压;开关S闭合,S1断开时,R0与Rx串联,电压表测量Rx两端的电压,根据串联分压、串联电流相等的特点可间接求出通过Rx的电流,该设计方案也可行;图C中电流表测量串联电路中的电流,可求出定值电阻R0两端的电压,但由于不知电源电压,故无法间接求出电阻Rx两端的电压,该方案不可行。
答案:C
例题
2 在做“伏安法测量定值电阻”的实验中,小明同学设计了如图甲所示的电路,请你完成下列问题:
(1)该实验的原理是 。
(2)连接电路时,应将开关 ;闭合开关前,滑动变阻器的滑片应移到最 端(填“左”或“右”)。
(3)连接完电路后,闭合开关,无论怎样移动滑片,电流表指针均无偏转,电压表的指针有明显的偏转,这可能是由于 断路造成的。
(4)调节滑动变阻器,把测量的几组数据描成如图乙所示的图象,则该电阻的阻值R=________Ω。
..........
部分内容预览
![](/OfficeDocSource/UploadFiles/xa/2018/8/87c7e58520797cca_imgsview/87c7e58520797cca_1.jpg)
![](/OfficeDocSource/UploadFiles/xa/2018/8/87c7e58520797cca_imgsview/87c7e58520797cca_2.jpg)
![](/OfficeDocSource/UploadFiles/xa/2018/8/87c7e58520797cca_imgsview/87c7e58520797cca_3.jpg)
