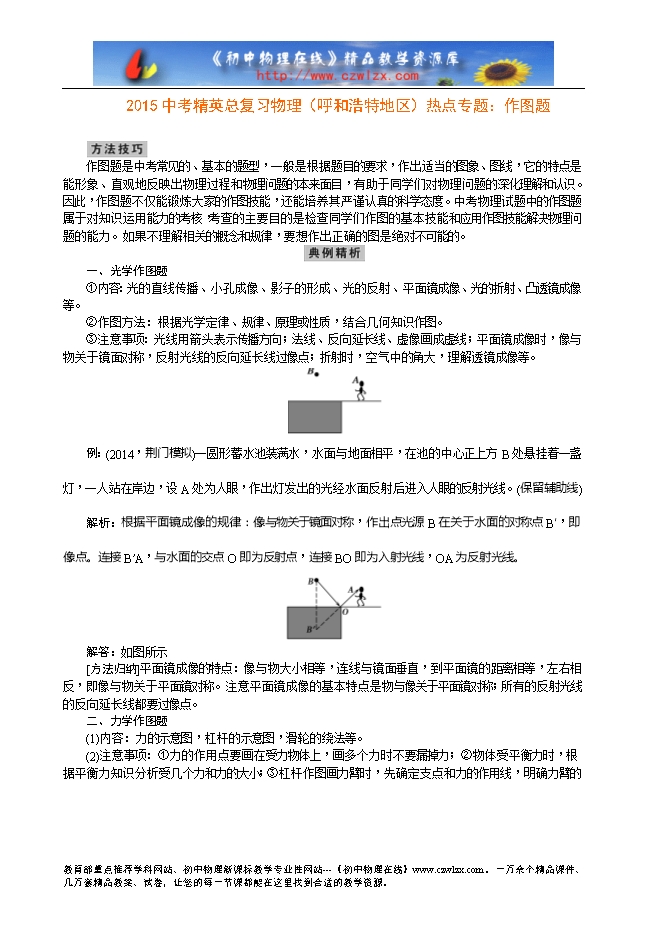

【内容简介】作图题是中考常见的、基本的题型，一般是根据题目的要求，作出适当的图象、图线，它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于同学们对物理问题的深化理解和认识。因此，作图题不仅能锻炼大家的作图技能，还能培养其严谨认真的科学态度。中考物理试题中的作图题属于对知识运用能力的考核，考查的主要目的是检查同学们作图的基本技能和应用作图技能解决物理问题的能力。如果不理解相关的概念和规律，要想作出正确的图是绝对不可能的。 一、光学作图题 ①内容：光的直线传播、小孔成像、影子的形成、光的反射、平面镜成像、光的折射、凸透镜成像等。 ②作图方法：根据光学定律、规律、原理或性质，结合几何知识作图。 ③注意事项：光线用箭头表示传播方向；法线、反向延长线、虚像画成虚线；平面镜成像时，像与物关于镜面对称，反射光线的反向延长线过像点；折射时，空气中的角大，理解透镜成像等。 例：(2014，荆门模拟)一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。(保留辅助线) 解析：根据平面镜成像的规律：像与物关于镜面对称，作出点光源B在关于水面的对称点B′，即像点。连接B′A，与水面的交点O即为反射点，连接BO即为入射光线，OA为反射光线。 ......... ?
