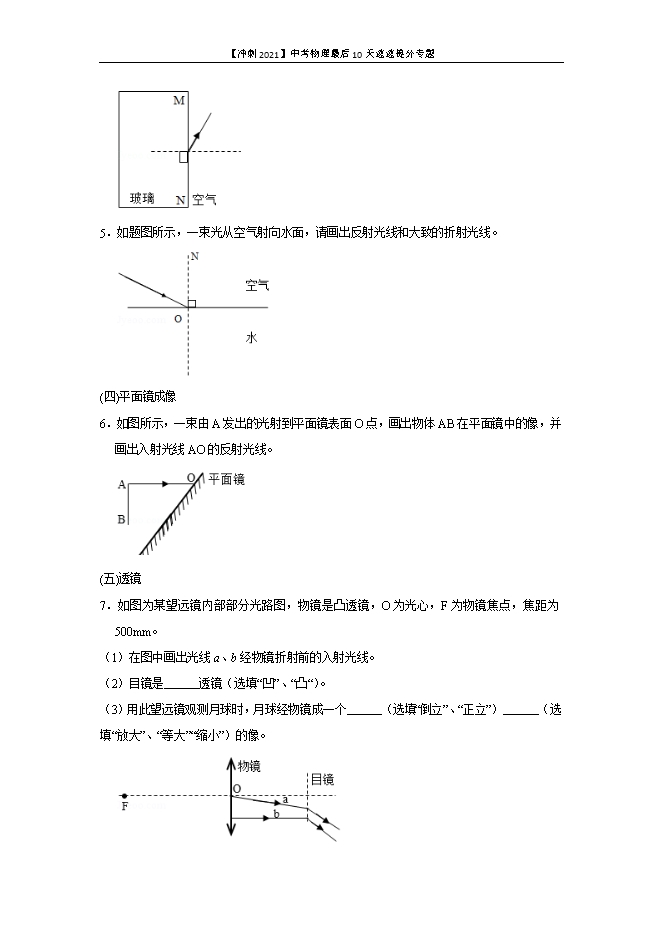

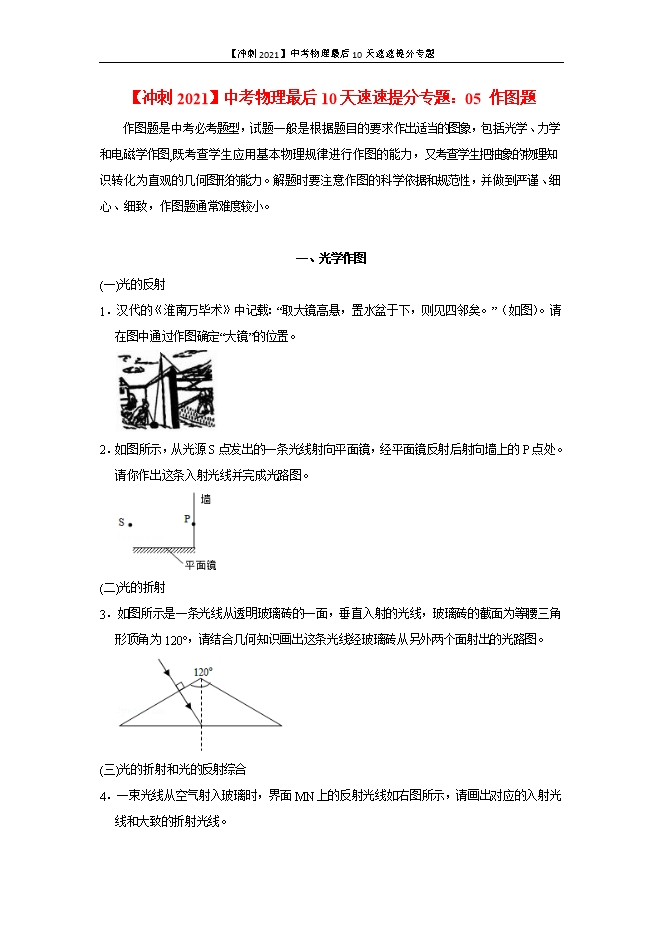

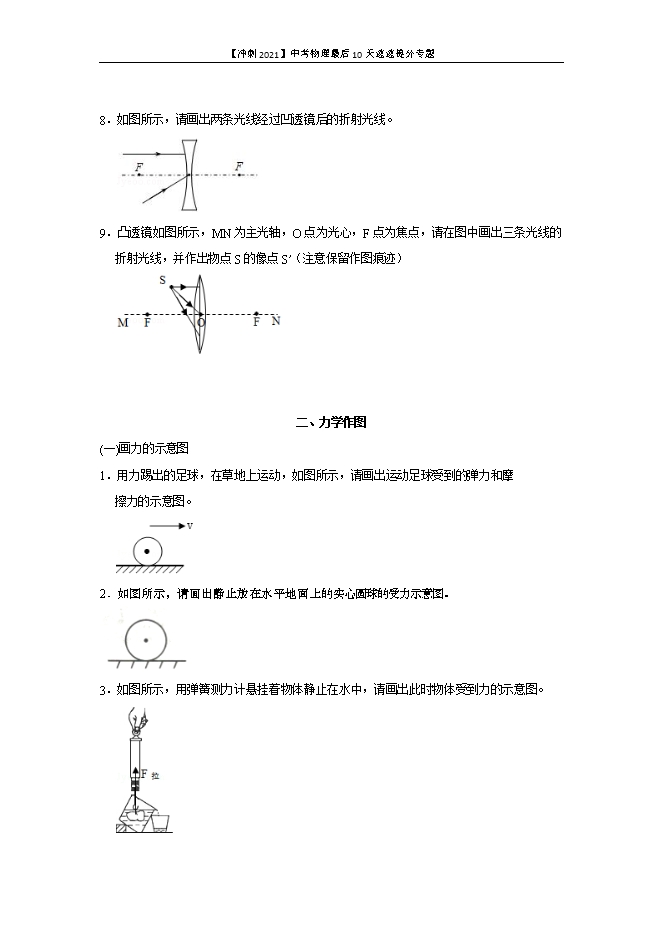

【内容简介】作图题是中考必考题型，试题一般是根据题目的要求作出适当的图象，包括光学、力学和电磁学作图,既考查学生应用基本物理规律进行作图的能力，又考查学生把抽象的物理知识转化为直观的几何图形的能力。解题时要注意作图的科学依据和规范性，并做到严谨、细心、细致，作图题通常难度较小。一、光学作图(一)光的反射1．汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。”（如图）。请在图中通过作图确定“大镜”的位置。 【分析】根据光的反射定律知，反射角等于入射角，故反射光线与入射光线的夹角的平分线是法线的位置，再过入射点作出法线的垂线，就是平面镜所在的位置。【解答】解：由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先做出入射光线AO与反射光线OB的夹角的平分线（即为法线），然后再过入射点作法线的垂线即为“大镜”的位置。如下图所示： 2．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。请你作出这条入射光线并完成光路图。 【分析】根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，作出像点后，作出射线S′P，与镜面的交点为入射点，再完成光路。【解答】解：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，如下图所示： (二)光的折射3．如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。 【分析】光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧。当光线垂直入射时，折射光线、法线和入射光线在同一直线上。当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角，据此作图。【解答】解：首先光从空气垂直入射到玻璃的表面，所以传播方向不变。已知玻璃砖的截面为等腰三角形顶角为120°，则两个底角都为30°，过入射点做出法线，法线正好平分顶角，则折射光线ED与法线的夹角为30°，反射角等于入射角，故反射光线与法线的夹角也为30°，当光线由玻璃垂直入射时，传播方向不改变，即DF，当光线由玻璃斜射人空气中时，折射光线与入射光线分居法线两侧，折射角大于入射角，由此可画出折射光线DG，如图所示： (三)光的折射和光的反射综合4．一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。 【分析】（1）光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，据此作出入射光线；（2）光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角。据此作出折射光线。【解答】解：图中法线已经画出，根据反射角等于入射角在法线下侧的空气中画出入射光线；光从空气斜射入玻璃时，折射角小于入射角，据此在玻璃内部法线的上侧作出折射光线；如图所示：
