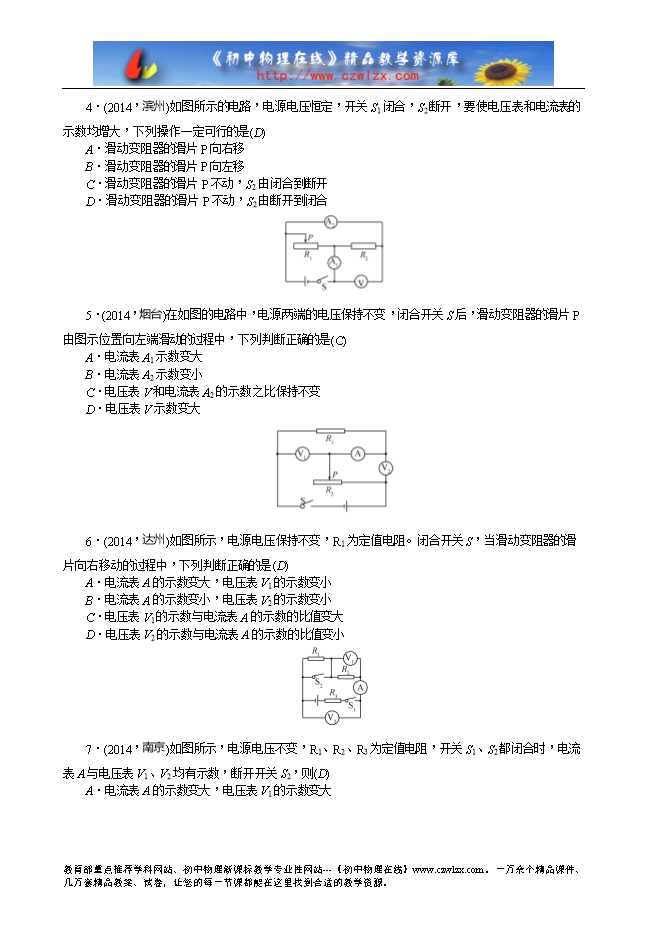

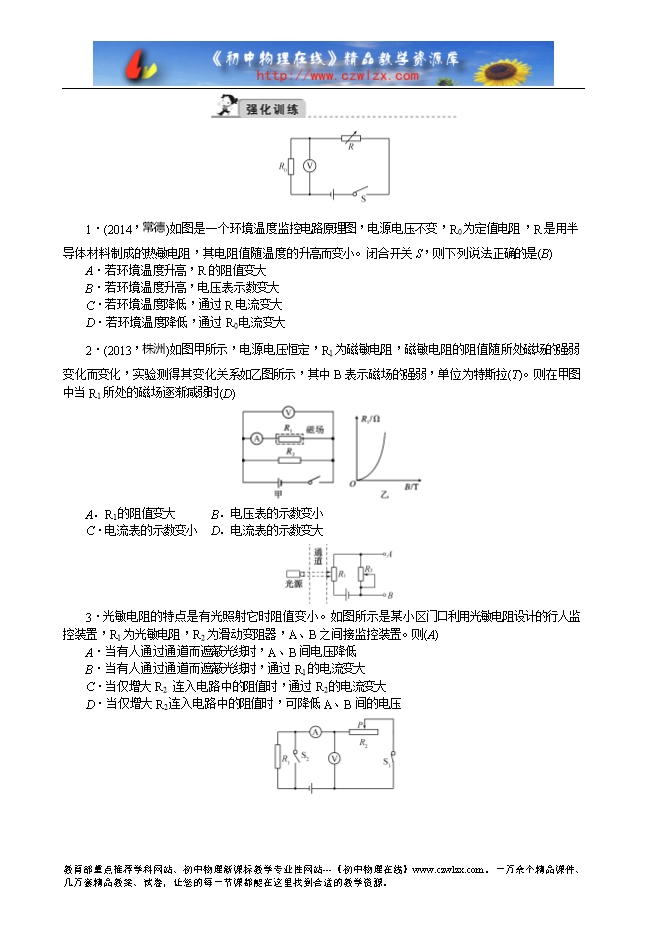

【内容简介】电路中某电路元件发生变化引起电路结构变化，从而引起电阻、电流和电压的变化，这类电路被称为动态电路。一、引起电路变化的几种情况 1．开关的断开和闭合 2．滑动变阻器滑片的移动 3．半导体材料引起电路变化，如光敏电阻、热敏电阻、压敏电阻、气敏电阻、巨磁电阻等敏感电阻。 4．变阻器滑片的移动导致的取值范围的计算。二、解题思路 1．明确变化前后电路的连接方式，画出等效电路图； 2．明确电压表测哪部分电压，电流表测何支路或干路电流； 3．电路元件变化对哪部分电路造成影响，遵循“先局部——后整体——再局部”的思路。 例：为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1＝5 Ω，电源电压恒为4.5 V，R2的规格为“15 Ω 0．5 A”，电压表量程为0～3 V，电流表量程为0～0.6 A。 (1)R1在电路中的作用是____。 (2)当被测身高增加时，电压表的示数____(选填“变大”“变小”或“不变”)。 (3)当变阻器R2接入电路的阻值是6.25 Ω时，电流表的示数为____A。 (4)为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是________________。 解析：R1与变阻器R2串联，P向下移→R2减小→R总减小→I增大→U1增大→U2减小，当电路允许通过的最大电流为0.5 A时(不能是0.6 A)，变阻器有接入的最小阻值，当电压表示数最大3 V时，变阻器有接入的最大阻值，从而可确定变阻器的取值范围。 ....... ?
