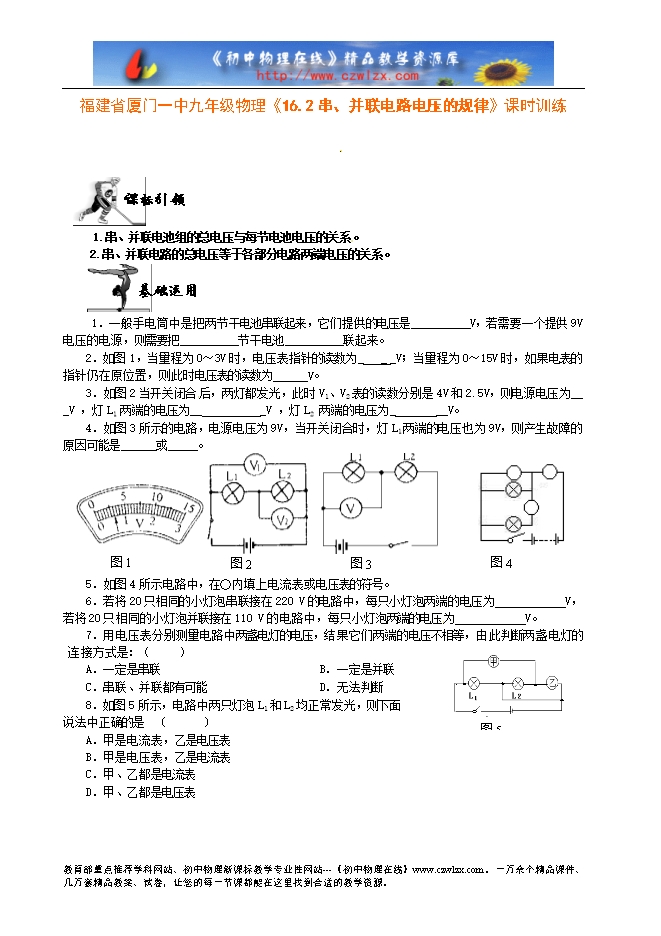

【内容简介】1.串、并联电池组的总电压与每节电池电压的关系 。 2.串、并联电路的总电压等于各部分电路两端电压的关系。 1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。 2．如图1，当量程为0～3V时，电压表指针的读数为_ _ _V； 当量程为0～15V时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V。 3．如图2当开关闭合 后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为__ _V ，灯L1 两端的电压为__ _V ，灯L2 两端的电压为_ __V。 4．如图3所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。 5．如图4所示电路中，在〇内填上电流表或电压表的符号。 6．若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电压为 V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压 为 V。 7．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两 盏电灯的连接方式是：（ ） A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．无法判断 8．如图5所示，电路中两只灯泡L1和L2均正常发光，则下面 说法中正确的是 〔 〕 A．甲是电流表，乙是电压表 B．甲是电压表，乙是电流表 C．甲、乙都是电流表 D．甲、乙都是电压表 ......... ? ? ?
