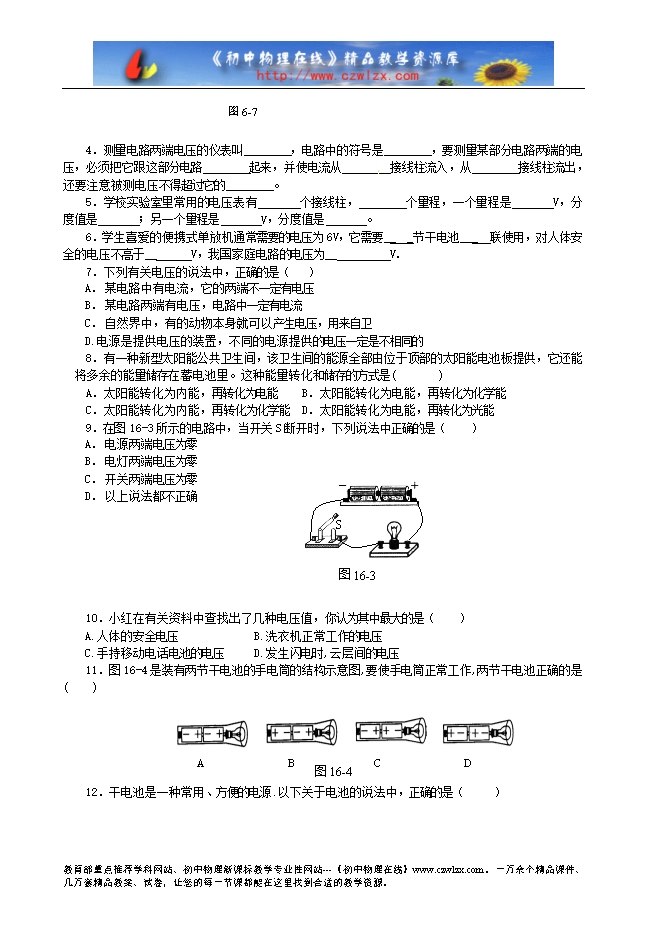

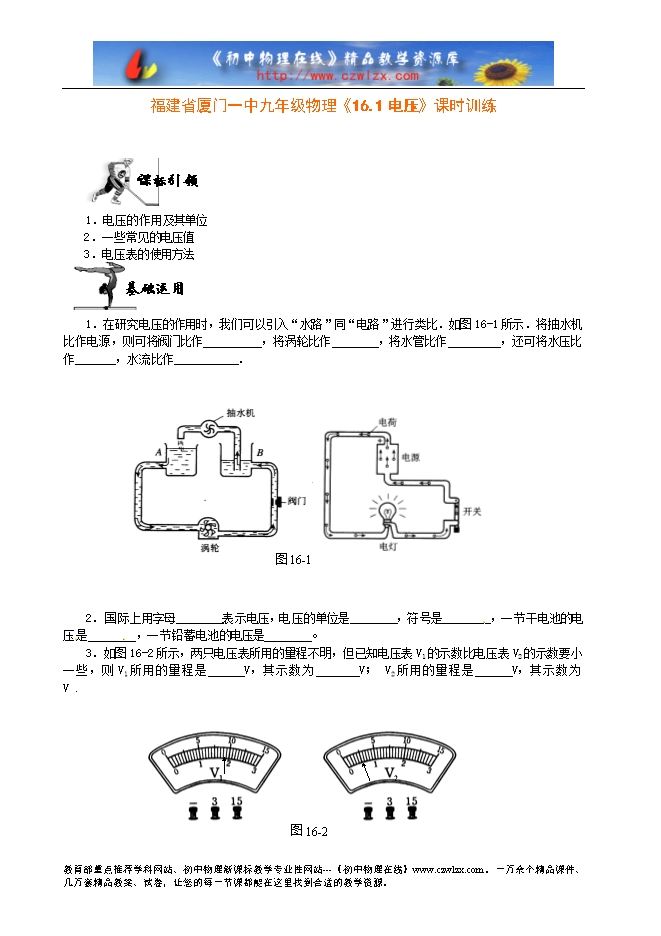

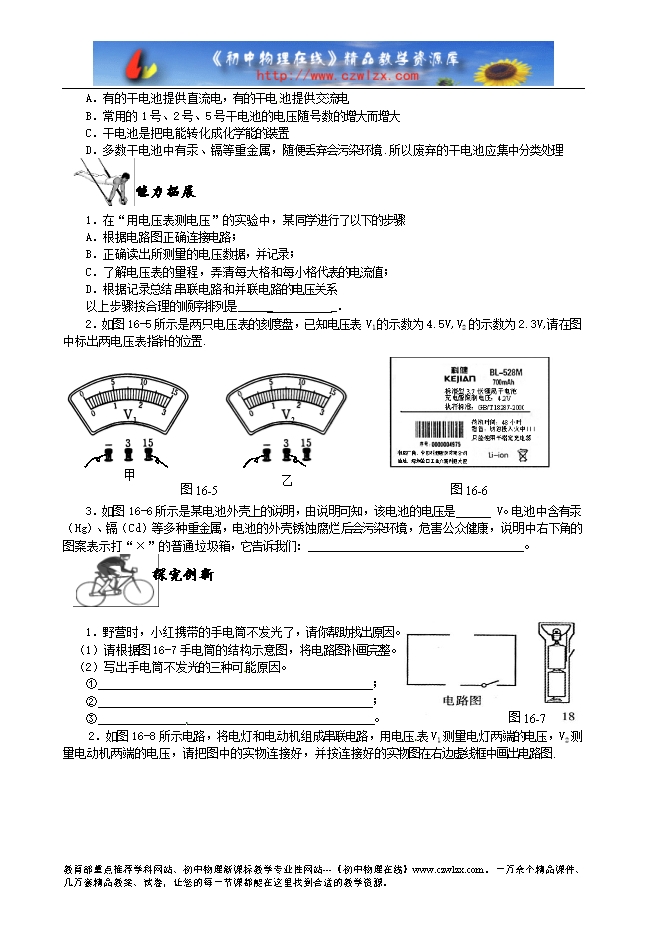

【内容简介】1．电压的作用及其单位 2．一些常见的电压值 3．电压表的使用方法 1．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比．如图16-1所示．将抽水机比作电源，则可将阀门比作 ，将涡轮比作 ，将水管比作 ，还可将水压比作 ，水流比作 ． 2． 国际上用字母________表示电压，电压的单位是________，符号是_______ _，一节干电池的电压 是______ __，一节铅蓄电池的电压是________。 3．如图16-2所示，两只电压表所用的量程不明，但已知电压表V1的示数比电压表V2的示数要小一些，则V1所用的量程是 V，其示数为 V； V2所用的量程是 V，其示数为 V . 4．测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并使电流从______ __接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。 5．学校实验室里常用的电压表 有 个接线柱， 个量程，一个量程是 V，分度值是 ；另一个量程是 V，分度值是 。 .......... ? ? ?
