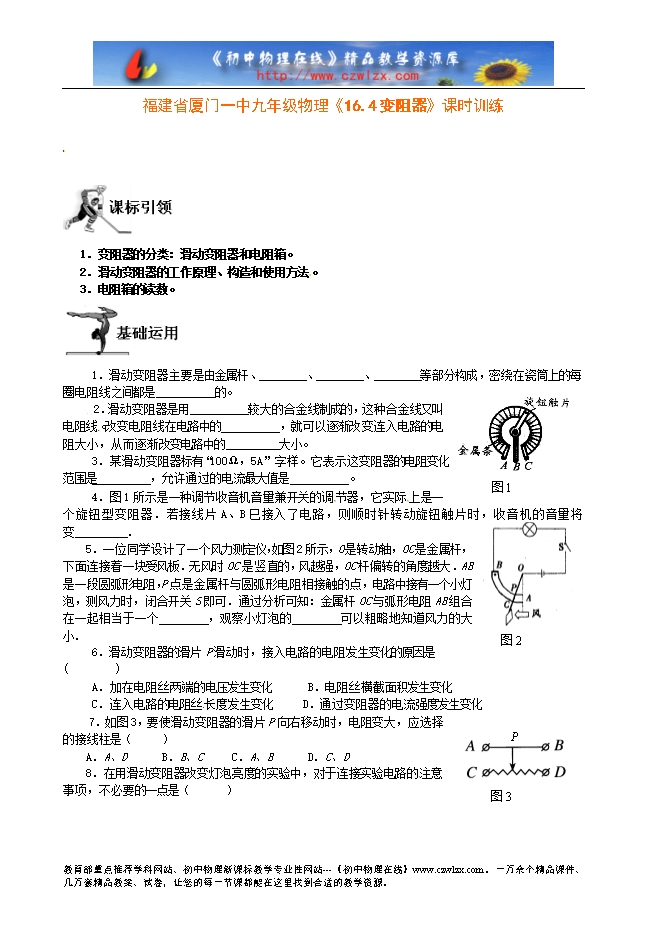

【内容简介】1．变阻器的分类：滑动变阻器和电阻箱。 2．滑动变阻器的工作原理、构造和使用方法 。 3．电阻箱的读数。 1．滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在瓷筒上的每圈电阻线之间都是__________的。 2．滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线 。改变电阻线在电路中的__________，就可以逐渐改 变连入电路的电阻大小，从而逐渐改变电路中的_________大小。 3．某滑动变阻器标有“100Ω，5A”字样。它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。 4．图1所示是一种调节收音机音量兼开关的调 节器，它实际 上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 ． 5．一位同学设计了一个风力测定仪，如图2所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是 竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小． 6．滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是( ) A．加在电阻丝两端的电压发生变化 B．电阻丝横截面积发生变化 C．连入电路的电阻丝 长度发生变化 D．通过变阻器的电流强度发生变化 7．如图3，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ） A．A、D B．B、C C．A、B D．C、D ........ ? ? ?
