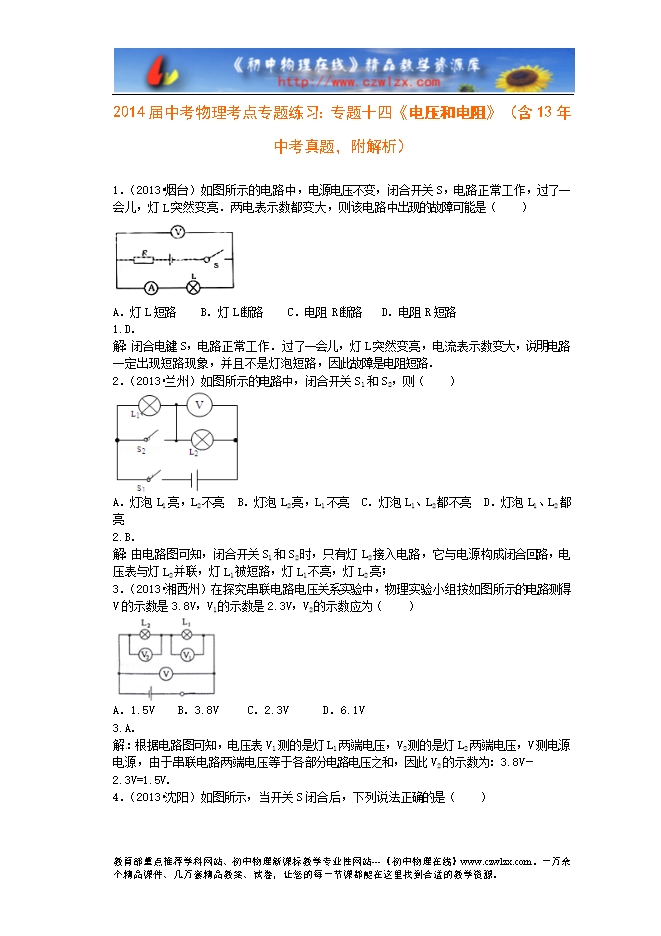

2014届中考物理考点专题练习:专题十四《电压和电阻》(含13年中考真题,附解析)
【内容简介】1.(2013?烟台)如图所示的电路中,电源电压不变,闭合开关S,电路正常工作,过了一会儿,灯L突然变亮.两电表示数都变大,则该电路中出现的故障可能是( )
A.灯L短路 B.灯L断路 C.电阻R断路 D.电阻R短路
1.D.
解:闭合电键S,电路正常工作.过了一会儿,灯L突然变亮,电流表示数变大,说明电路一定出现短路现象,并且不是灯泡短路,因此故障是电阻短路.
2.(2013?兰州)如图所示的电路中,闭合开关S1和S2,则( )
A.灯泡L1亮,L2不亮 B.灯泡L2亮,L1不亮 C.灯泡L1、L2都不亮 D.灯泡L1、L2都亮
2.B.
解:由电路图可知,闭合开关S1和S2时,只有灯L2接入电路,它与电源构成闭合回路,电压表与灯L2并联,灯L1被短路,灯L1不亮,灯L2亮;
3.(2013?湘西州)在探究串联电路电压关系实验中,物理实验小组按如图所示的电路测得V的示数是3.8V,V1的示数是2.3V,V2的示数应为( )
A.1.5V B.3.8V C.2.3V D.6.1V
3.A.
解 :根据电路图可知,电压表V1测的是灯L1两端电压,V2测的是灯L2两端电压,V测电源电源,由于串联电路两端电压等于各部分电路电压之和,因此V2的示数为:3.8V﹣2.3V=1.5V.

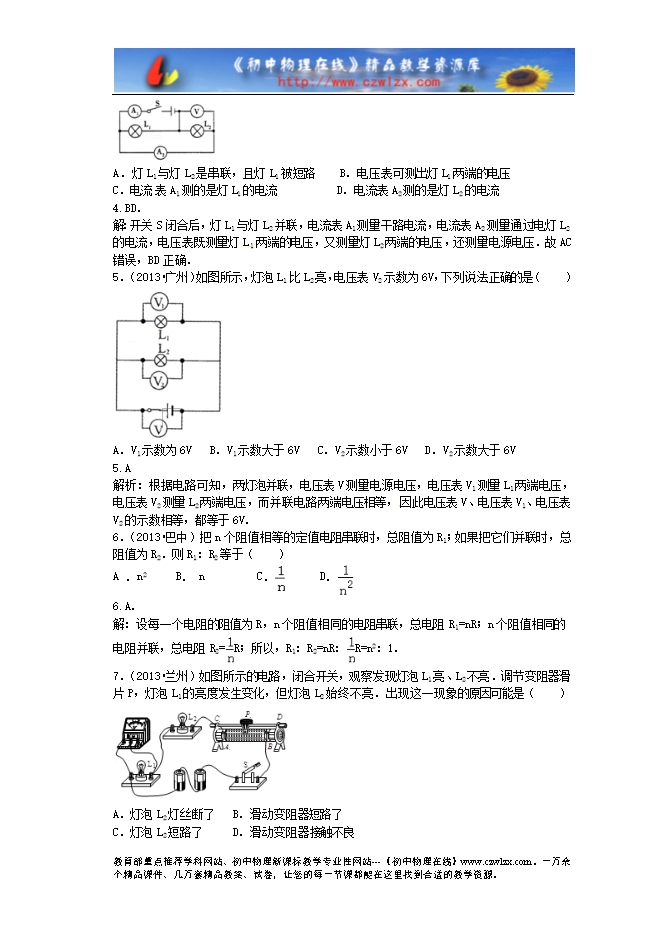

4.(2013?沈阳)如图所示,当开关S闭合后,下列说法正确的是( )
........
?
?
?
