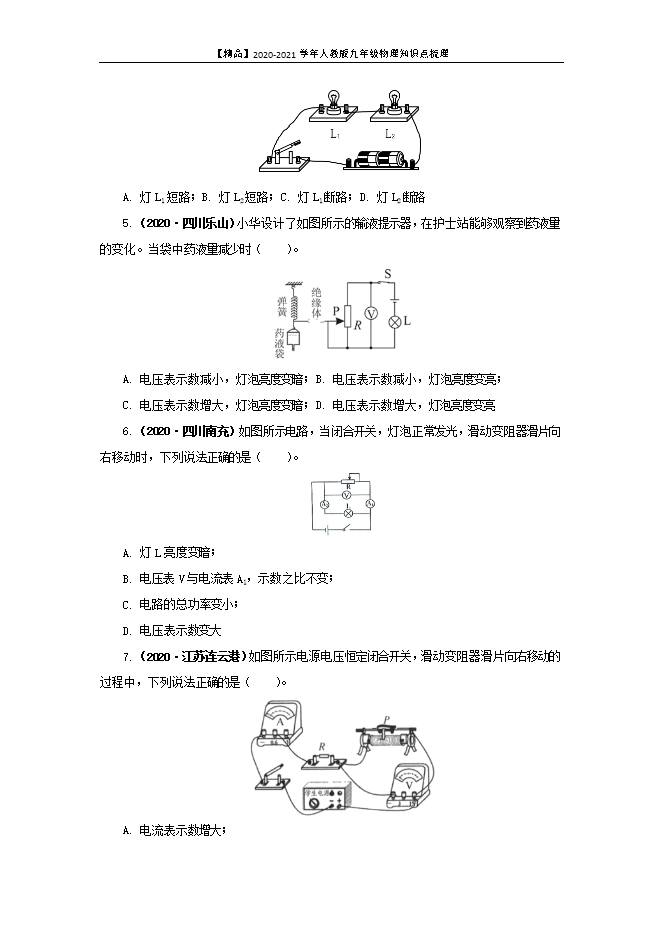

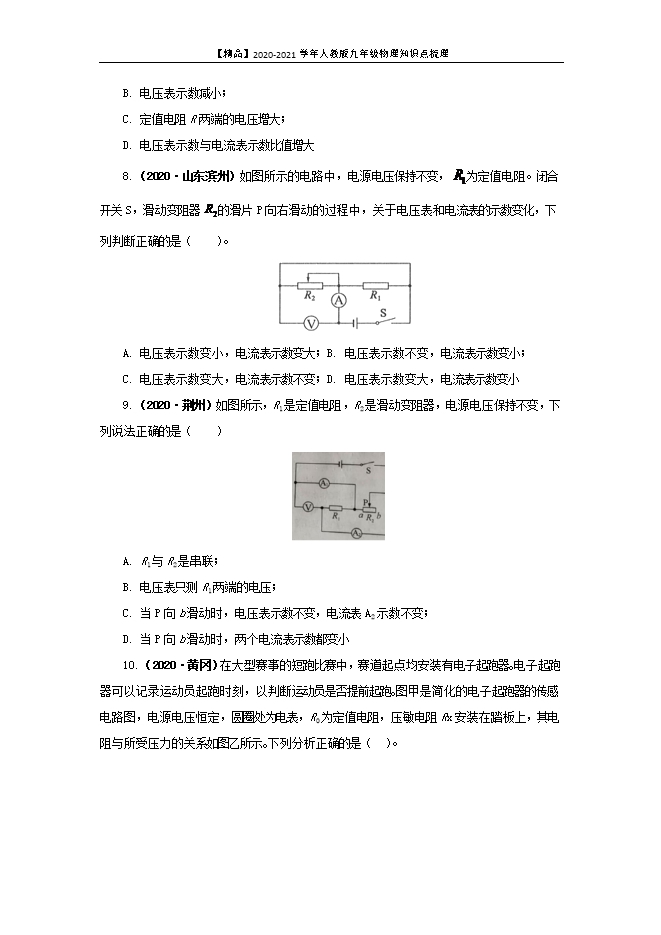

【内容简介】1.（2020•黑龙江龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是(     )。 A.灯L1短路       B.灯L2短路       C.灯L1开路        D.灯L2开路 【答案】A。【解析】由题意可知本电路为串联电路，当开关S闭合时，只有一只灯泡发光，由此可判定电路中有电流，电路故障必定为短路，又因电压表的示数为0V，故可以判断灯L1短路，故选A2.（2020•湖南常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（　　）。 A. 变阻器R短路；B. 变阻器R断路；C. 灯L短路；D. 灯L断路【答案】D。【解析】由电路图知，滑动变阻器R和灯L串联，电压表测灯两端的电压，闭合开关时，灯不亮，且电流表无示数，则电路中出现了断路，而电压表有明显示数，意味着电压表与电源是接通的，故出现的故障是灯L断路了。故ABC错误，D正确。故选D。3.（2020•江苏泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）。 A. 电压表V1示数变大，电流表A示数变大；B. 电压表V1示数不变，电压表V2示数变小；C. 电压表V2示数不变，电流表A示数变大；D. 电压表V1示数变大，电压表V2示数变小【答案】C。【解析】由题图可知，滑动变阻器与定值电阻R串联，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，由 可知，此时电路中的电流变大，即电流表的示数变大；由 可知，定值电阻R两端的电压变大，由于串联电路中电源电压等于各用电器两端的电压之和，所以滑动变阻器两端的电压变小，即电压表V1的示数变小；由于电源电压保持不变，所以电压表V2的示数不变。故选C。4.（2020•山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（　　）。 A. 灯L1短路；B. 灯L2短路；C. 灯L1断路；D. 灯L2断路【答案】C。【解析】AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。故选C。5.（2020•四川乐山）小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（　　）。 A. 电压表示数减小，灯泡亮度变暗；B. 电压表示数减小，灯泡亮度变亮；C. 电压表示数增大，灯泡亮度变暗；D. 电压表示数增大，灯泡亮度变亮【答案】B。【解析】由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮。故选B。6.（2020•四川南充）如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（　　）。 A. 灯L亮度变暗；B. 电压表V与电流表A1，示数之比不变；C. 电路的总功率变小；D. 电压表示数变大【答案】C。【解析】分析电路图可知，灯泡和滑动变阻器并联，电流表A1测滑动变阻器的电流，A2测灯泡L的电流，电压表测电源电压；AD．滑动变阻器滑片向右移动时，电压表测电源电压，因此示数灯泡L电压与电流都不变，由公式 可知，灯泡的电功率不变，即灯泡的亮度不变，AD错误；B．电压表
