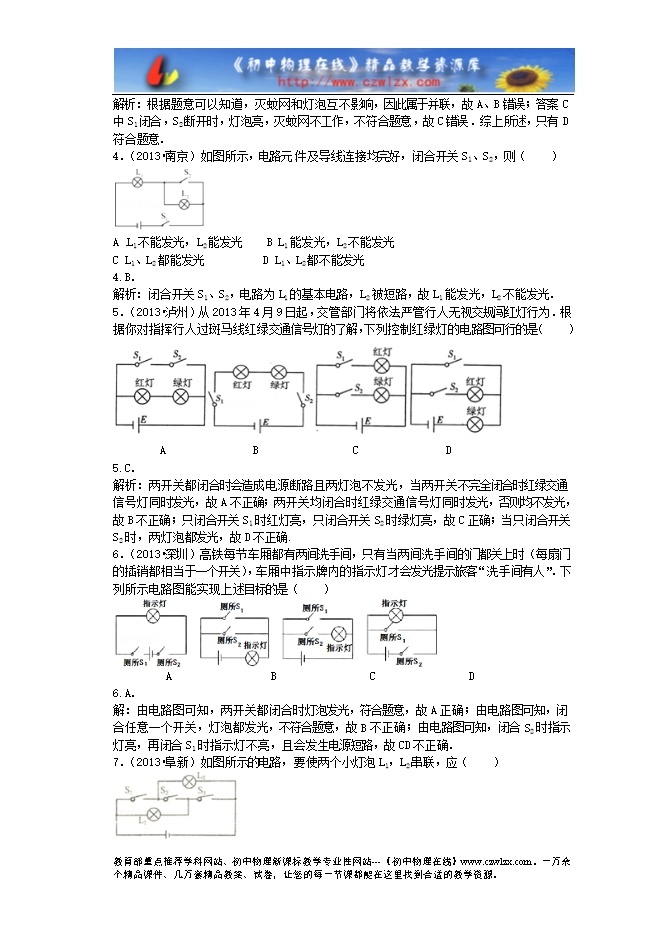

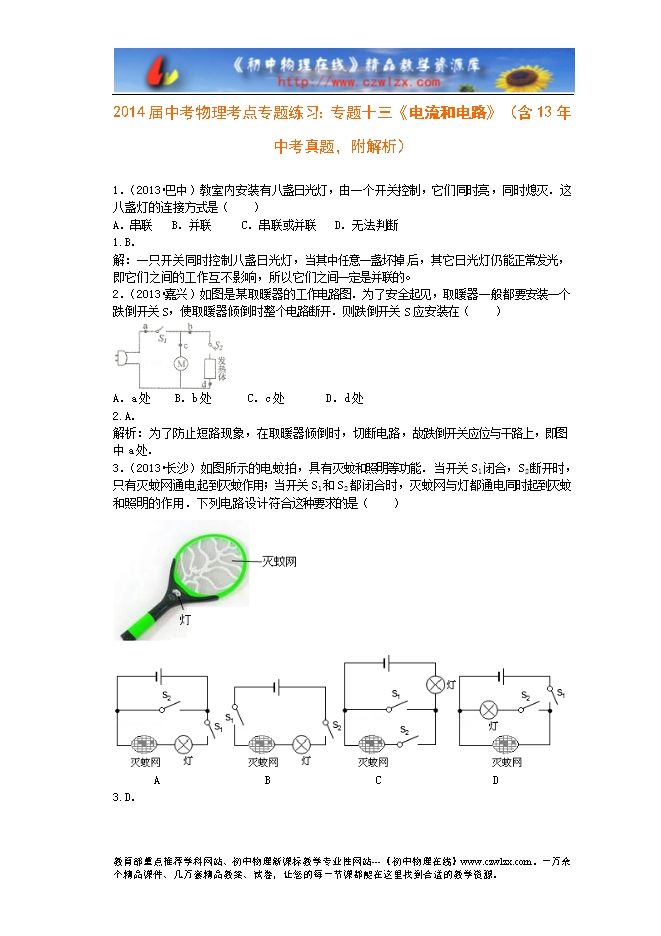

【内容简介】1．（2013?巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是（　　） A．串联 B．并联 C．串联或并联 D．无法判断 1.B． 解：一只开关同时控制八盏日光灯，当其中任意一盏坏掉 后，其它日光灯仍能正常发光，即它们之间的工作互不影响，所以它们之间一定是并联的． 2．（2013?嘉兴）如图是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S应安装在（　　） A．a处 B．b处 C．c处 D．d处 2.A． 解析：为了防止短路现象，在取暖器倾倒时，切断电路，故跌倒开关应位与干路上，即图中a处． 3．（2013?长沙）如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（　　） A B C D 3.D． 解析：根据题意可以知道，灭蚊网和灯泡互不影响，因此属于并联，故A、B错误；答案C中S1闭合，S2断开时，灯泡亮，灭蚊网不工作，不符合题意，故C错误．综上所述，只有D符合题意． ......... ? 下载word文档附件 ?
