【教育机构专用】2020-2021学年九年级物理寒假辅导讲义与练习:专题16 电压和电阻

ID:140950 2021年02月05日 下载 资料纠错 有奖上传 收藏
【内容简介】一、电压1.什么是电压(1)电压作用是使电路中的自由电荷定向移动,形成电流;电源是提供电压的装置。(2)电路中获得持续电流的条件:①电路中有电源(或电路两端有电压);②电路是通路。注:说电压时,要说“某电路或AB”两端的电压(如图(1)所示,1、2两端电压或者2、3两端电压);说电流时,要说通过“某电阻、某支路或某元件(如图(1),通过电池的电流或者通过电阻R1的电流)”的电流。2.电压的单位:在国际单位制中,电压单位是伏特(简称为伏,符号是V);电压常用单位还有:千伏(kV)、毫伏(mV)、微伏(μV)。换算关系:1kV=1000V,1V=1000mV,1mV=1000μV。(2)生活中常见电压值:一节干电池1.5V,一节蓄电池2V,家庭用电电压220V,安全电压不高于36V。  图(1)常见电路图(2)电流表图(3)电压表3.电压测量(如图(3)所示):(1)测量仪器:电压表,符号是○V;(2)读数时,看清接线柱上标的量程(3V、15V两个量程)、分度值(3V量程分度值是0.1V,15V路程分度值是0.5V);(3)使用规则:①电压表要并联在电路中;②电流从电压表的“正接线柱”流入,“负接线柱”流出,否则指针会反偏。③被测电压不要超过电压表的最大量程。注意:①被测电压超过电压表的最大量程时,不仅测不出电压值,电压表的指针还会被打弯,甚至烧坏电压表。②选择量程:实验室用电压表有两个量程,0~3V和0~15V。测量时,先选大量程,若被测电压在3V~15V可测量;若被测电压小于3V则换用小的量程,若被测电压大于15V则换用更大量程的电压表。4.电流表、电压表的比较:见表(1)。表(1)电流表与电压表比较(以表(2)、表(3)为例)比较内容电流表电压表异符号 连接串联并联直接连接电源不能能量  程0.6A、3A3V、15V每大格0.2A、1A1V、5V每小格0.02A、0.1A0.1V、0.5V内阻很小,几乎为零,相当于短路(相当于导线)很大相当于开路同调零;读数时看清量程和分度值;正接线柱流入,负接线柱流出;不能超过最大测量值5.利用电流表、电压表判断电路故障:(1)电流表示数正常而电压表无示数,则故障原因可能是:①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。(2)电压表有示数而电流表无示数,则故障原因可能是:①电流表短路②和电压表并联的用电器开路。(3)电流表电压表均无示数,除了两表同时短路外,最大的可能是主电路断路导致无电流。二、电阻1.定义:电阻表示导体对电流阻碍作用的大小;用符号R表示。2.单位:在国际单位制中,电阻的单位是欧姆(符号是Ω)(规定:如果导体两端的电压是1V,通过导体的电流是1A,这段导体的电阻是1Ω);常用单位还有千欧(符号kΩ)、兆欧(MΩ);换算:1MΩ=1000kΩ,1kΩ=1000Ω。

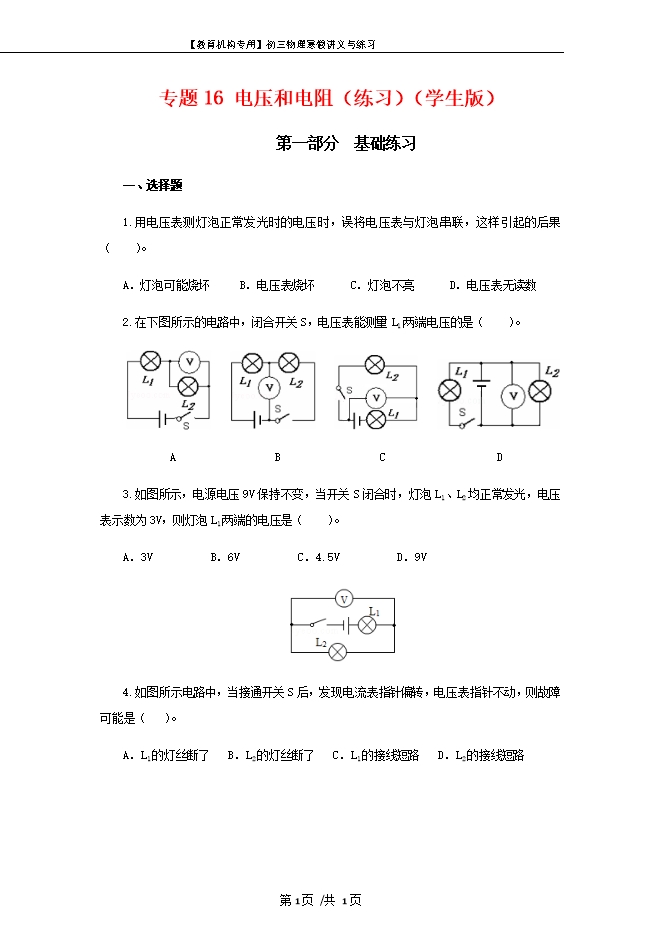

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
