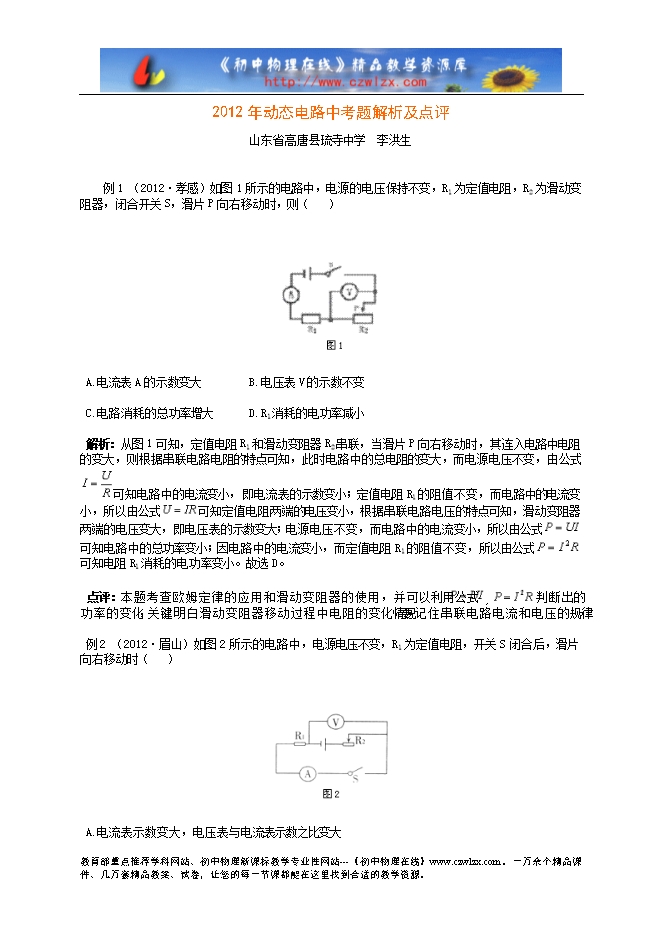

2012年动态电路中考题解析及点评
【内容简介】
例1 (2012•孝感)如图1所示的电路中,电源的电压保持不变,R1为定值电阻,R2为滑动变阻器,闭合开关S,滑片P向右移动时,则( )
A.电流表A的示数变大 B.电压表V的示数不变
C.电路消耗的总功率增大 D.R1消耗的电功率减小
解析:从图1可知,定值电阻R1和滑动变阻器R2串联,当滑片P向右移动时,其连入电路中电阻的变大,则根据串联电路电阻的特点可知,此时电路中的总电阻的变大,而电源电压不变,由公式 可知电路中的电流变小,即电流表的示数变小;定值电阻R1的阻值不变,而电路中的电流变小,所以由公式 可知定值电阻两端的电压变小,根据串联电路电压的特点可知,滑动变阻器两端的电压变大,即电压表的示数变大;电源电压不变,而电路中的电流变小,所以由公式 可知电路中的总功率变小;因电路中的电流变小,而定值电阻R1的阻值不变,所以由公式 可知电阻R1消耗的电功率变小。故选D。
点评:本题考查欧姆定律的应用和滑动变阻器的使用,并可以利用公式 , 判断出的功率的变化,关键明白滑动变阻器移动过程中电阻的变化情况,要记住串联电路电流和电压的规律。
例2 (2012•眉山)如图2所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑片向右移动时( )
.......
