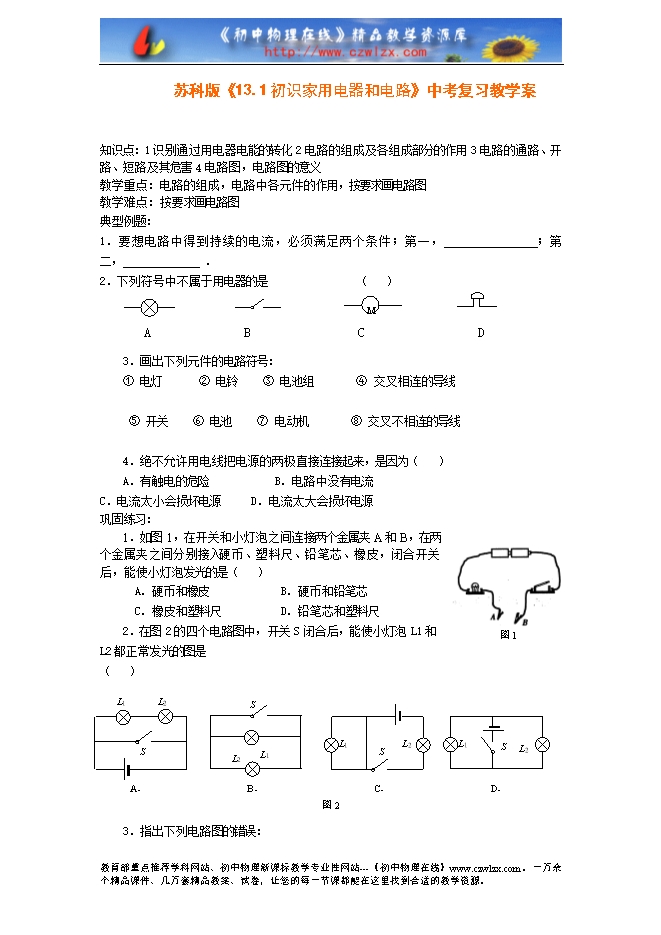

【内容简介】知识点：1识别通过用电器电能的转化2电路的组成及各组成部分的作用3电路的通路、开路、短路及其危害4电路图，电路图的意义 教学重点：电路的组成，电路中各元件的作用，按要求画电路图 教学难点：按要求画电路图 典型例题： 1．要想电路中得到持续的电流，必须满足两个条件；第一， ；第二， ． 2．下列符号中不属于用电器的是 （ ） 3．画出下列元件的电路符号： ① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线 ⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线 4．绝不允许用电线把电源的两极直接连接起来，是因为（ ） A．有触电的危险 B．电路中没有电流 C．电流太小会损坏电源 D．电流太大会损坏电源 巩固练习： 1．如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（ ） A．硬币和橡皮 B．硬币和铅笔芯 C．橡皮和塑料尺 D．铅笔芯和塑料尺 2．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是 ......... ? ? ? ?
