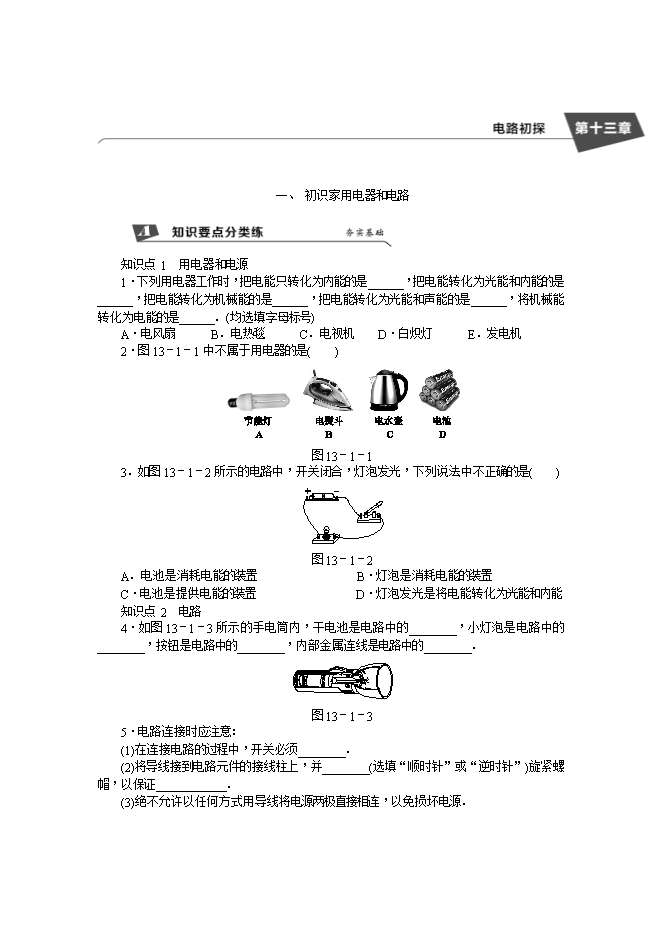

【内容简介】一、 初识家用电器和电路 知识点 1　用电器和电源 1．下列用电器工作时，把电能只转化为内能的是______，把电能转化为光能和内能的是______，把电能转化为机械能的是______，把电能转化为光能和声能的是______，将机械能转化为电能的是______．(均选填字母标号) A．电风扇　　　B．电热毯　　　C．电视机    D．白炽灯　　　E．发电机 2．图13－1－1中不属于用电器的是(　　) 图13－1－1 3．如图13－1－2所示的电路中，开关闭合，灯泡发光，下列说法中不正确的是(　　) 图13－1－2 A．电池是消耗电能的装置                 B．灯泡是消耗电能的装置 C．电池是提供电能的装置                 D．灯泡发光是将电能转化为光能和内能 知识点 2　电路 4．如图13－1－3所示的手电筒内，干电池是电路中的________，小灯泡是电路中的________，按钮是电路中的________，内部金属连线是电路中的________． 图13－1－3 5．电路连接时应注意： (1)在连接电路的过程中，开关必须________． (2)将导线接到电路元件的接线柱上，并________(选填“顺时针”或“逆时针”)旋紧螺帽，以保证____________． (3)绝不允许以任何方式用导线将电源两极直接相连，以免损坏电源．     6．如图13－1－4所示电路中，灯泡处于通路状态的是________，处于断路状态的是________，处于短路状态的是________，连接不正确的是________． 图13－1－4 7．下列说法中正确的是(　　) A．开关闭合的电路一定是通路              B．导线内部断裂时会发生短路 C．电路发生断路时，电流很大会造成事故    D．电路中连接导线松脱会产生断路 知识点 3　电路图 8．画出下列元件的电路符号： 元件 名称 灯泡 电池 开关 电动机 电铃 交叉相连 的导线 元件符 号图               9.根据如图13－1－5所示实物图，在右侧虚线框中画出电路图． 　 图13－1－5 10．在如图13－1－6所示的四个电路图中，符合电路基本条件且连接正确的是(　　) 图13－1－6 11．在日常生活中，人们常说“开灯”“关灯”，其物理含义是(　　) A．开灯是指断开开关，关灯是指闭合开关 B．开灯是指闭合开关，关灯是指断开开关 C．开灯和关灯都是指闭合开关 D．开灯和关灯都是指断开开关 ...........
