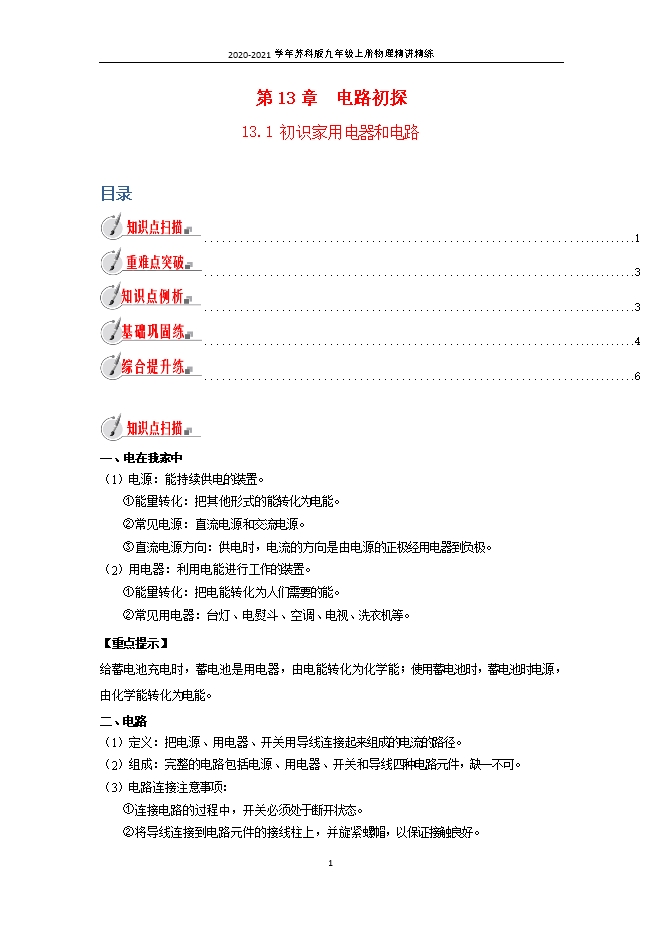

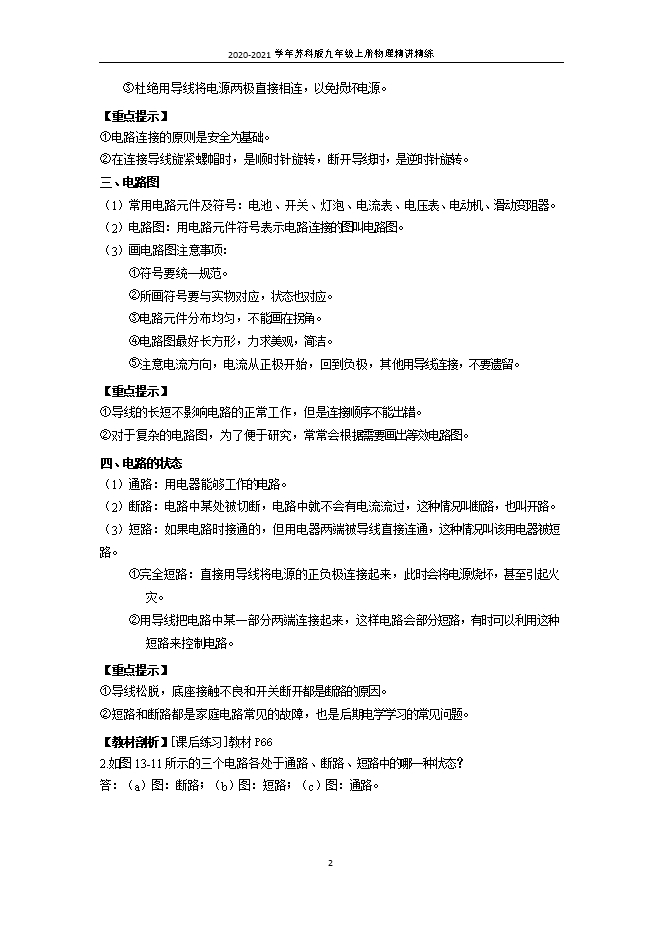

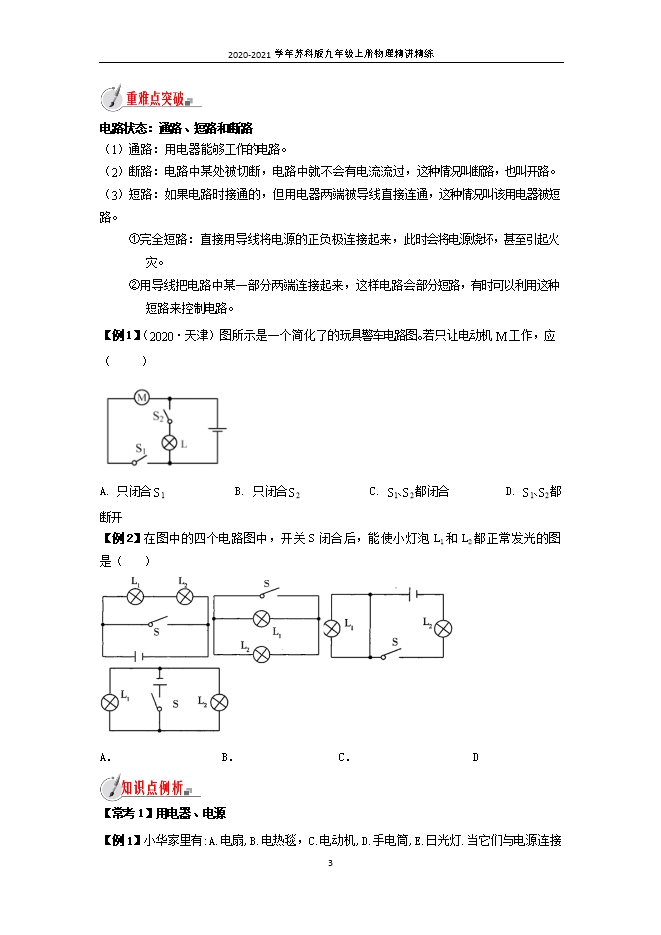

【内容简介】一、电在我家中（1）电源：能持续供电的装置。①能量转化：把其他形式的能转化为电能。②常见电源：直流电源和交流电源。③直流电源方向：供电时，电流的方向是由电源的正极经用电器到负极。（2）用电器：利用电能进行工作的装置。①能量转化：把电能转化为人们需要的能。②常见用电器：台灯、电熨斗、空调、电视、洗衣机等。【重点提示】给蓄电池充电时，蓄电池是用电器，由电能转化为化学能；使用蓄电池时，蓄电池时电源，由化学能转化为电能。二、电路（1）定义：把电源、用电器、开关用导线连接起来组成的电流的路径。（2）组成：完整的电路包括电源、用电器、开关和导线四种电路元件，缺一不可。（3）电路连接注意事项：①连接电路的过程中，开关必须处于断开状态。②将导线连接到电路元件的接线柱上，并旋紧螺帽，以保证接触良好。③杜绝用导线将电源两极直接相连，以免损坏电源。【重点提示】①电路连接的原则是安全为基础。②在连接导线旋紧螺帽时，是顺时针旋转，断开导线时，是逆时针旋转。三、电路图（1）常用电路元件及符号：电池、开关、灯泡、电流表、电压表、电动机、滑动变阻器。（2）电路图：用电路元件符号表示电路连接的图叫电路图。（3）画电路图注意事项： ①符号要统一规范。 ②所画符号要与实物对应，状态也对应。 ③电路元件分布均匀，不能画在拐角。 ④电路图最好长方形，力求美观，简洁。 ⑤注意电流方向，电流从正极开始，回到负极，其他用导线连接，不要遗留。【重点提示】①导线的长短不影响电路的正常工作，但是连接顺序不能出错。②对于复杂的电路图，为了便于研究，常常会根据需要画出等效电路图。四、电路的状态（1）通路：用电器能够工作的电路。（2）断路：电路中某处被切断，电路中就不会有电流流过，这种情况叫断路，也叫开路。（3）短路：如果电路时接通的，但用电器两端被导线直接连通，这种情况叫该用电器被短路。 ①完全短路：直接用导线将电源的正负极连接起来，此时会将电源烧坏，甚至引起火灾。 ②用导线把电路中某一部分两端连接起来，这样电路会部分短路，有时可以利用这种短路来控制电路。【重点提示】①导线松脱，底座接触不良和开关断开都是断路的原因。②短路和断路都是家庭电路常见的故障，也是后期电学学习的常见问题。【教材剖析】[课后练习]教材P662.如图13-11所示的三个电路各处于通路、断路、短路中的哪一种状态？答：（a）图：断路；（b）图：短路；（c）图：通路。
