13.1 初识家用电器和电路--2021-2022学年苏科版九年级物理上册考点突破与同步练习(附解析)

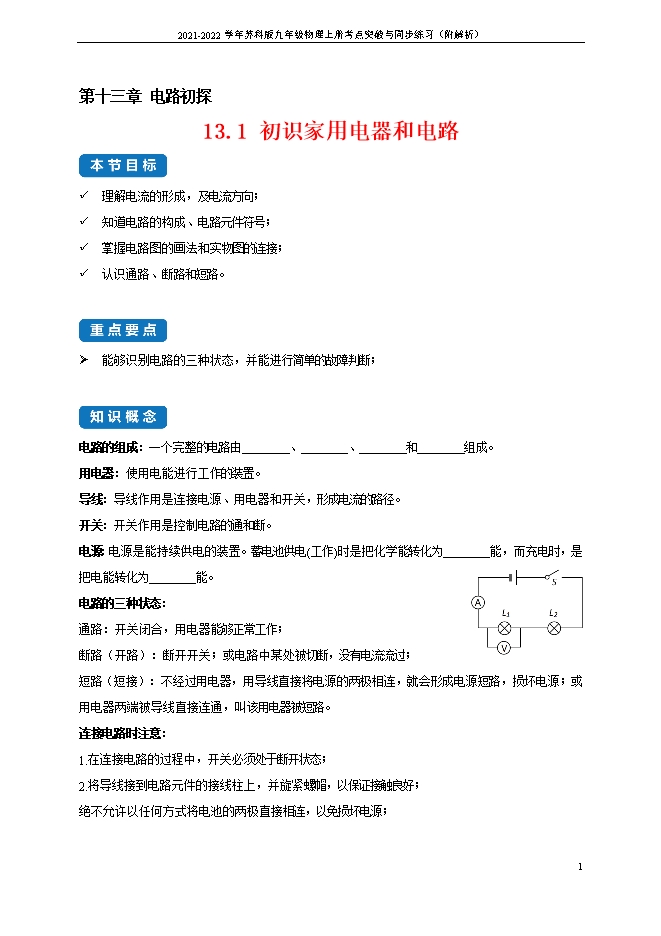

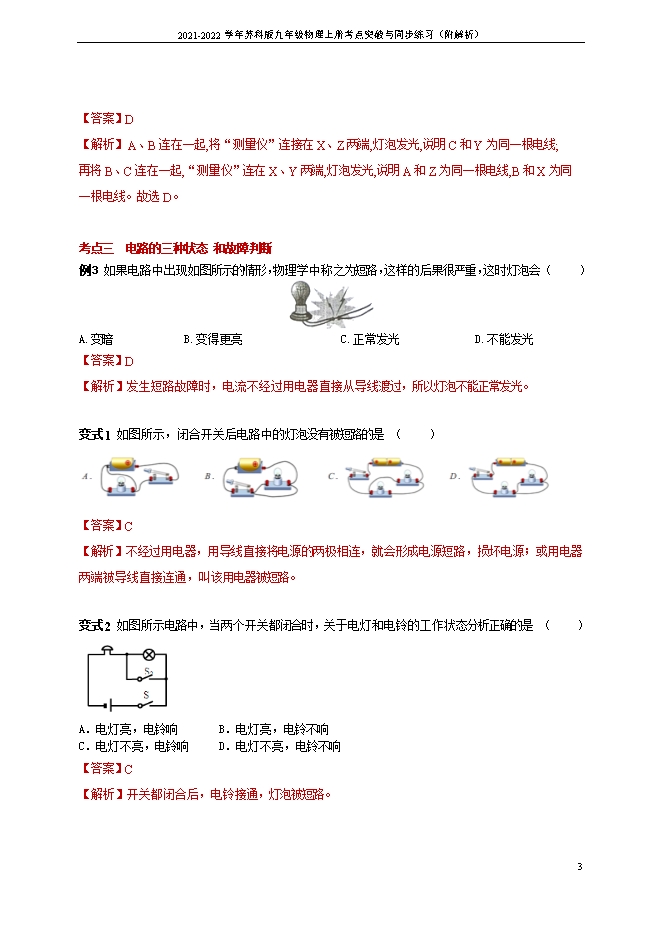

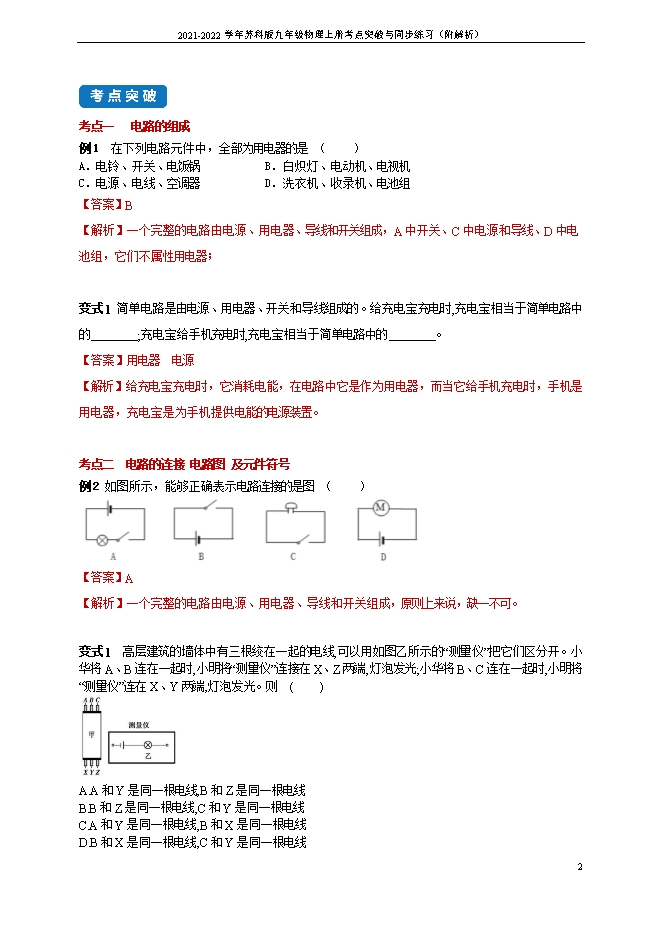

【内容简介】电路的组成:一个完整的电路由 、 、 和 组成。用电器:使用电能进行工作的装置。导线:导线作用是连接电源、用电器和开关,形成电流的路径。开关:开关作用是控制电路的通和断。电源:电源是能持续供电的装置。蓄电池供电(工作)时是把化学能转化为 能,而充电时,是把电能转化为 能。电路的三种状态:通路:开关闭合,用电器能够正常工作;断路(开路):断开开关;或电路中某处被切断,没有电流流过;短路(短接):不经过用电器,用导线直接将电源的两极相连,就会形成电源短路,损坏电源;或用电器两端被导线直接连通,叫该用电器被短路。连接电路时注意:1.在连接电路的过程中,开关必须处于断开状态;2.将导线接到电路元件的接线柱上,并旋紧螺帽,以保证接触良好;绝不允许以任何方式将电池的两极直接相连,以免损坏电源; 考点一 电路的组成例1 在下列电路元件中,全部为用电器的是 ( )A.电铃、开关、电饭锅B.白炽灯、电动机、电视机C.电源、电线、空调器D.洗衣机、收录机、电池组【答案】B【解析】一个完整的电路由电源、用电器、导线和开关组成,A中开关、C中电源和导线、D中电池组,它们不属性用电器;变式1 简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时,充电宝相当于简单电路中的 ;充电宝给手机充电时,充电宝相当于简单电路中的 。【答案】用电器 电源【解析】给充电宝充电时,它消耗电能,在电路中它是作为用电器,而当它给手机充电时,手机是用电器,充电宝是为手机提供电能的电源装置。考点二 电路的连接 电路图 及元件符号例2 如图所示,能够正确表示电路连接的是图 ( ) 【答案】A【解析】一个完整的电路由电源、用电器、导线和开关组成,原则上来说,缺一不可。变式1 高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时,小明将“测量仪”连接在X、Z两端,灯泡发光;小华将B、C连在一起时,小明将“测量仪”连在X、Y两端,灯泡发光。则 ( ) A.A和Y是同一根电线,B和Z是同一根电线B.B和Z是同一根电线,C和Y是同一根电线C.A和Y是同一根电线,B和X是同一根电线D.B和X是同一根电线,C和Y是同一根电线
