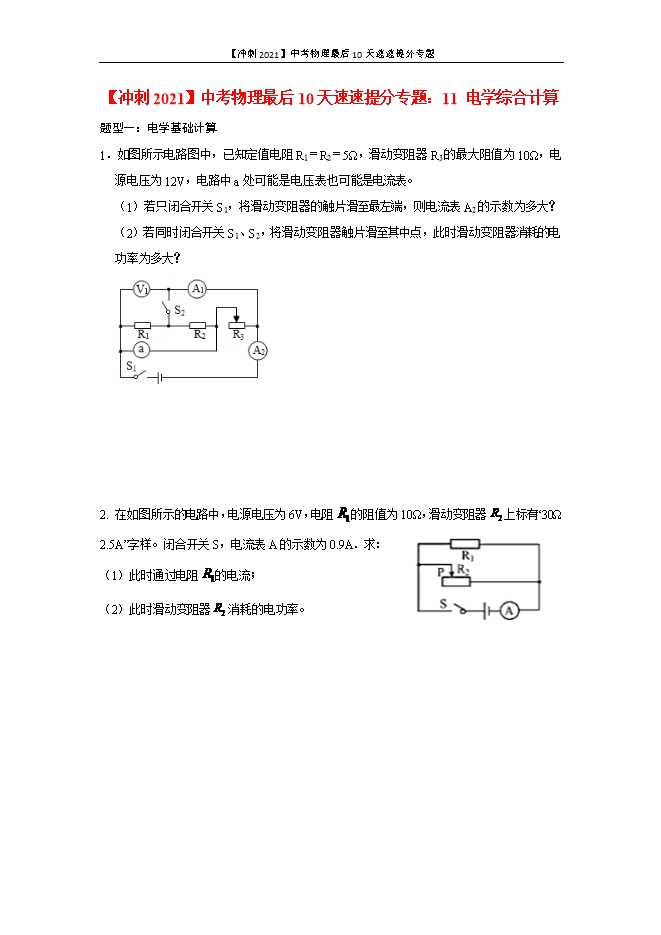

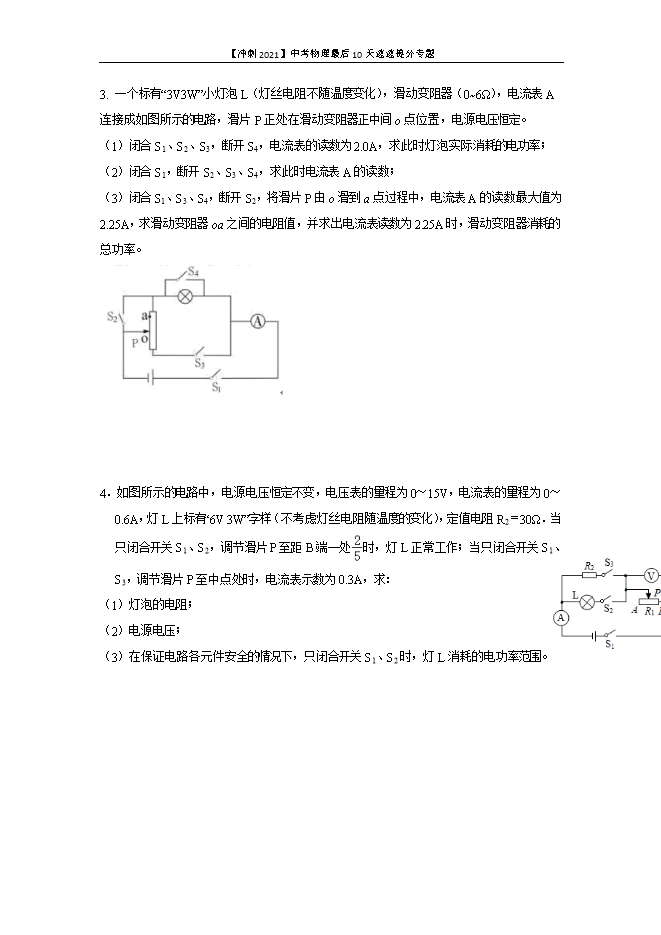

【内容简介】题型一：电学基础计算1．如图所示电路图中，已知定值电阻R1＝R2＝5Ω，滑动变阻器R3的最大阻值为10Ω，电源电压为12V，电路中a处可能是电压表也可能是电流表。（1）若只闭合开关S1，将滑动变阻器的触片滑至最左端，则电流表A2的示数为多大？（2）若同时闭合开关S1、S2，将滑动变阻器触片滑至其中点，此时滑动变阻器消耗的电功率为多大？ 【解析】解：（1）若只闭合开关S1，将滑动变阻器的触片滑至最左端，变阻器接入电路的阻值最大为10Ω；①若a为电压表，此时R1、R2与变阻器的最大电阻串联，电流表A2测电路的电流，由欧姆定律和电阻的串联可得，电流表A2的示数为：I＝ ＝ ＝0.6A；②若a为电流表，此时R1、R2短路，为变阻器最大电阻的简单电路，由欧姆定律可得，电流表A2的示数为：I′＝ ＝ ＝1.2A；（2）若同时闭合开关S1、S2，将滑动变阻器触片滑至其中点，变阻器接入电路的阻值为5欧，①若a为电流表，则R1、R2与变阻器并联，滑动变阻器消耗的电功率为：P3＝ ＝ ＝28.8W；②若a为电压表，则R2与变阻器短路，此时变阻器的功率为0W。答：（1）电流表A2的示数为0.6A或1.2A；（2）若同时闭合开关S1、S2，将滑动变阻器触片滑至其中点，此时滑动变阻器消耗的电功率为28.8W或0W。2. 在如图所示的电路中，电源电压为6V，电阻 的阻值为10Ω，滑动变阻器 上标有“30Ω 2.5A”字样。闭合开关S，电流表A的示数为0.9A．求：（1）此时通过电阻 的电流；（2）此时滑动变阻器 消耗的电功率。【解析】(1)由电路图知， 与 并联，电流表测干路的电流；由欧姆定律 可得，通过 的电流 (2)根据并联电路电流的规律可得通过 的电流  消耗的电功率为 答：(1)此时通过电阻 的电流为0.6A；(2)此时滑动变阻器 消耗的电功率为1.8W。3. 一个标有“3V3W”小灯泡L（灯丝电阻不随温度变化），滑动变阻器（0~6Ω），电流表A连接成如图所示的电路，滑片P正处在滑动变阻器正中间o点位置，电源电压恒定。（1）闭合S1、S2、S3，断开S4，电流表的读数为2.0A，求此时灯泡实际消耗的电功率；（2）闭合S1，断开S2、S3、S4，求此时电流表A的读数；（3）闭合S1、S3、S4，断开S2，将滑片P由o滑到a点过程中，电流表A的读数最大值为2.25A，求滑动变阻器oa之间的电阻值，并求出电流表读数为2.25A时，滑动变阻器消耗的总功率。 【解析】(1)闭合S1、S2、S3，断开S4时，滑动变阻器的下半部分与灯泡并联接入电路，则滑动变阻器下半部分的电阻为3Ω，又因为小灯泡L标有“3V3W”，可知灯泡的电阻为
