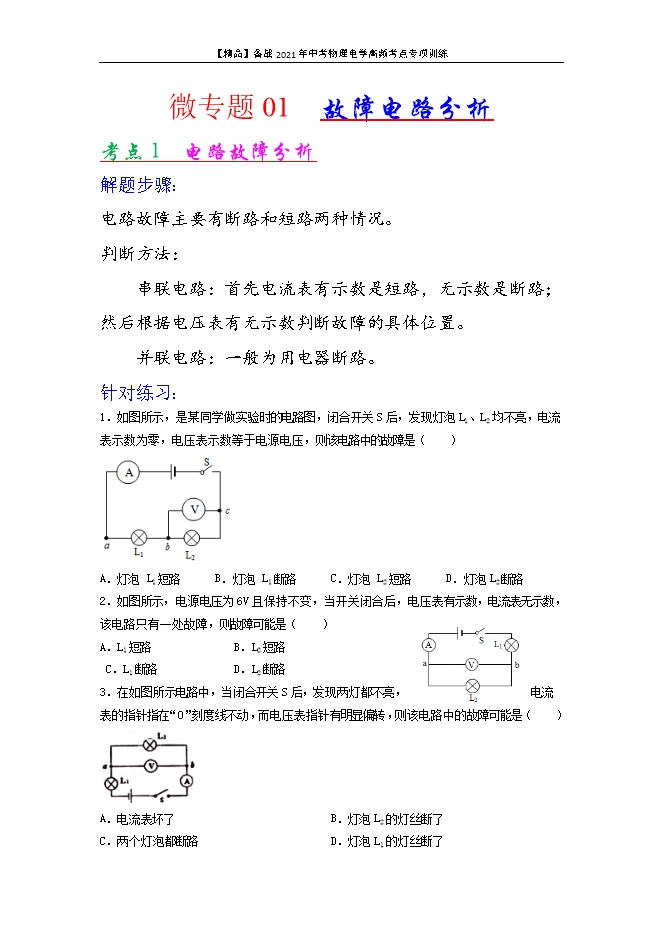

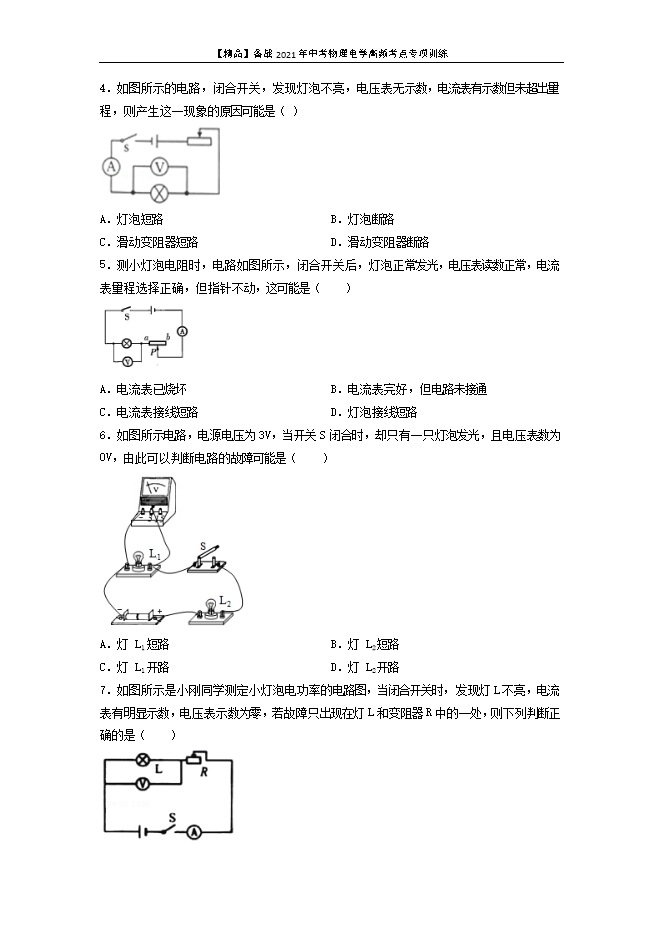

【内容简介】考点1  电路故障分析解题步骤：电路故障主要有断路和短路两种情况。判断方法：串联电路：首先电流表有示数是短路，无示数是断路；然后根据电压表有无示数判断故障的具体位置。并联电路：一般为用电器断路。针对练习：1．如图所示，是某同学做实验时的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（    ） A．灯泡 L1短路B．灯泡 L1断路C．灯泡 L2短路D．灯泡L2断路2．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（　　）A．L1短路              B．L2短路         C．L1断路             D．L2断路3．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针指在“0”刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（　　） A．电流表坏了B．灯泡L2的灯丝断了C．两个灯泡都断路D．灯泡L1的灯丝断了4．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ） A．灯泡短路B．灯泡断路C．滑动变阻器短路D．滑动变阻器断路5．测小灯泡电阻时，电路如图所示，闭合开关后，灯泡正常发光，电压表读数正常，电流表量程选择正确，但指针不动，这可能是（    ） A．电流表已烧坏B．电流表完好，但电路未接通C．电流表接线短路D．灯泡接线短路6．如图所示电路，电源电压为 3V，当开关 S 闭合时，却只有一只灯泡发光，且电压表数为 0V，由此可以判断电路的故障可能是（　　） A．灯 L1短路B．灯 L2短路C．灯 L1开路D．灯 L2开路7．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（　　） A．灯L断路    B．灯L短路    C．变阻器R断路    D．变阻器R短路8．如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（    ） A．灯L1的接线短路B．灯L2的接线短路C．灯L2的灯丝断了D．灯L1的灯丝断了9．在图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作.过了一会儿，小灯泡熄灭，观察到电流表、电压表示数均为零，若电路中只有一处故障且只发生在小灯L或电阻R上，电路故障是 A．电阻R短路B．电阻R断路C．小灯L短路D．小灯L断路10．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断（　　） A．灯 L1短路B．灯 L1 断路C．灯 L2 短路D．灯 L2 断路11．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中可能的是（　　） A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路12．小红在探究串联电路的实验中，按如图连接好了电路，合上开关S后，发现小灯L1、L2均不发光，电流表示数为零．是哪里发生了故障呢？她思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压．测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因．则电路的故障可能是（  ） A．电流表断路了B．小灯L1断路了C．小灯L2断路了D．小灯L2短路了13．如图所示，只闭合开关S时，两只电灯L1和L2都不亮，同时闭合开关S和S1时，灯泡L1亮，L2不亮，则电路中可能出现的故障是（　　） 14．如图所示，电源电压4.0V（保持不变），当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（　　） A．灯L1断路B．灯L1被短路C．灯L2被短路D．灯L2断路15．将规格相同的两个灯泡接入如图所示的电路中，两电表均有明显示数，闭合开关后，灯L1发光，灯L2不发光，则电路故障可能是（  ） A．灯L2断路B．灯L2短路C．电压表断路D．电流表短路16．在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是
