【精品】备战2021年中考物理电学高频考点专项训练:考点03 动态电路计算(原卷版和解析版)

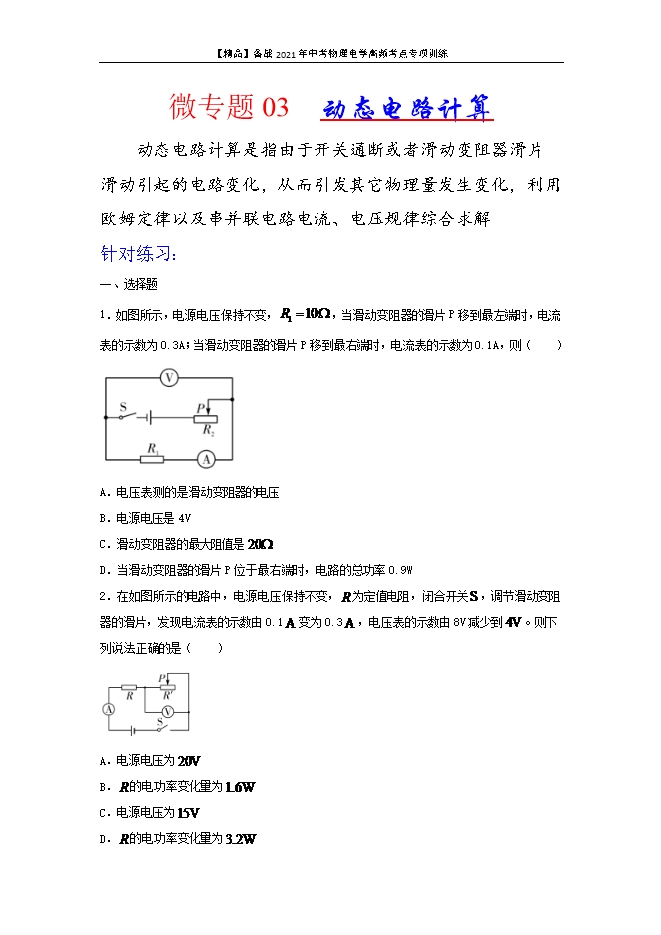

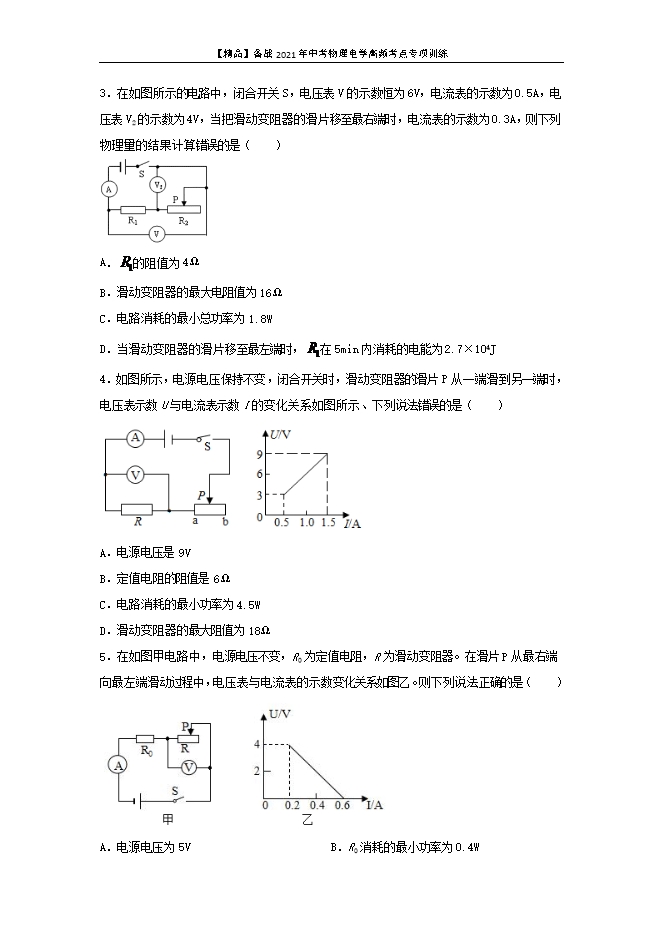

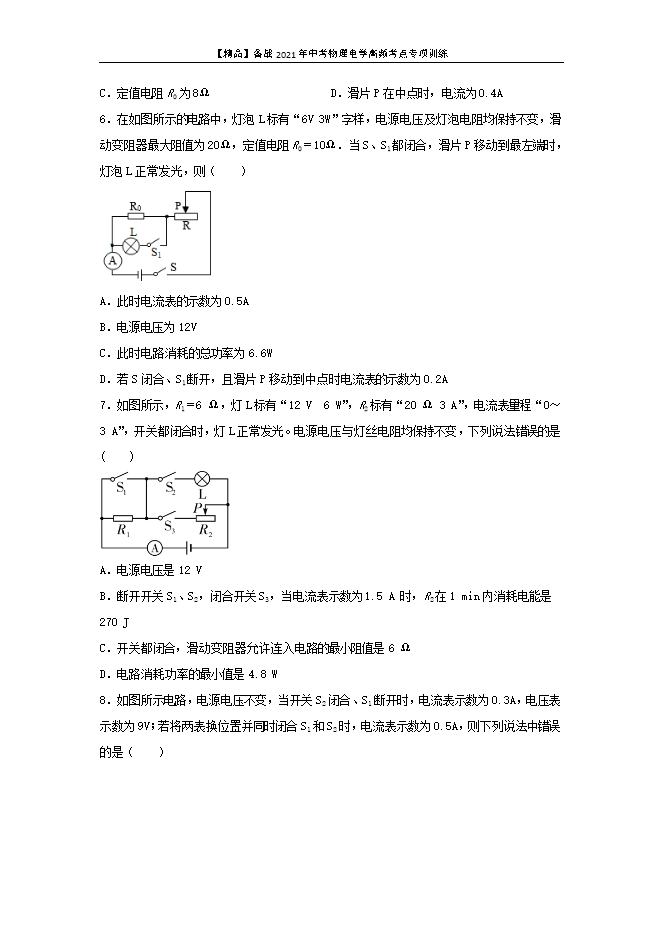

【内容简介】动态电路计算是指由于开关通断或者滑动变阻器滑片滑动引起的电路变化,从而引发其它物理量发生变化,利用欧姆定律以及串并联电路电流、电压规律综合求解针对练习:一、选择题1.如图所示,电源电压保持不变, ,当滑动变阻器的滑片P移到最左端时,电流表的示数为0.3A;当滑动变阻器的滑片P移到最右端时,电流表的示数为0.1A,则( ) A.电压表测的是滑动变阻器的电压B.电源电压是4VC.滑动变阻器的最大阻值是 D.当滑动变阻器的滑片P位于最右端时,电路的总功率0.9W2.在如图所示的电路中,电源电压保持不变, 为定值电阻,闭合开关 ,调节滑动变阻器的滑片,发现电流表的示数由0.1 变为0.3 ,电压表的示数由8V减少到 。则下列说法正确的是( ) A.电源电压为 B. 的电功率变化量为 C.电源电压为 D. 的电功率变化量为 3.在如图所示的电路中,闭合开关S,电压表V的示数恒为6V,电流表的示数为0.5A,电压表V2的示数为4V,当把滑动变阻器的滑片移至最右端时,电流表的示数为0.3A,则下列物理量的结果计算错误的是( ) A. 的阻值为4ΩB.滑动变阻器的最大电阻值为16ΩC.电路消耗的最小总功率为1.8WD.当滑动变阻器的滑片移至最左端时, 在5min内消耗的电能为2.7×104J4.如图所示,电源电压保持不变,闭合开关时,滑动变阻器的滑片P从一端滑到另一端时,电压表示数U与电流表示数I的变化关系如图所示、下列说法错误的是( ) A.电源电压是9VB.定值电阻的阻值是6ΩC.电路消耗的最小功率为4.5WD.滑动变阻器的最大阻值为18Ω5.在如图甲电路中,电源电压不变,R0为定值电阻,R为滑动变阻器。在滑片P从最右端向最左端滑动过程中,电压表与电流表的示数变化关系如图乙。则下列说法正确的是( ) A.电源电压为5VB.R0消耗的最小功率为0.4WC.定值电阻R0为8ΩD.滑片P在中点时,电流为0.4A6.在如图所示的电路中,灯泡L标有“6V 3W”字样,电源电压及灯泡电阻均保持不变,滑动变阻器最大阻值为20Ω,定值电阻R0=10Ω.当S、S1都闭合,滑片P移动到最左端时,灯泡L正常发光,则( ) A.此时电流表的示数为0.5AB.电源电压为12VC.此时电路消耗的总功率为6.6WD.若S闭合、S1断开,且滑片P移动到中点时电流表的示数为0.2A7.如图所示,R1=6 Ω,灯L标有“12 V 6 W”,R2标有“20 Ω 3 A”,电流表量程“0~3 A”,开关都闭合时,灯L正常发光。电源电压与灯丝电阻均保持不变,下列说法错误的是 ( ) A.电源电压是12 VB.断开开关S1、S2,闭合开关S3,当电流表示数为1.5 A 时,R2在1 min内消耗电能是 270 JC.开关都闭合,滑动变阻器允许连入电路的最小阻值是6 ΩD.电路消耗功率的最小值是4.8 W8.如图所示电路,电源电压不变,当开关S2闭合、S1断开时,电流表示数为0.3A,电压表示数为9V;若将两表换位置并同时闭合S1和S2时,电流表示数为0.5A,则下列说法中错误的是( )
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
