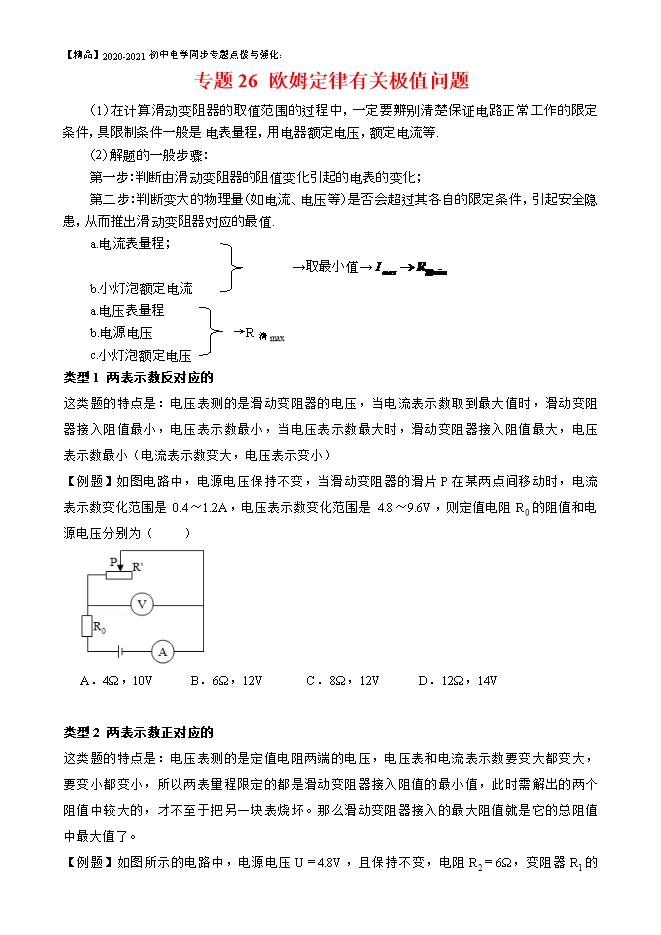

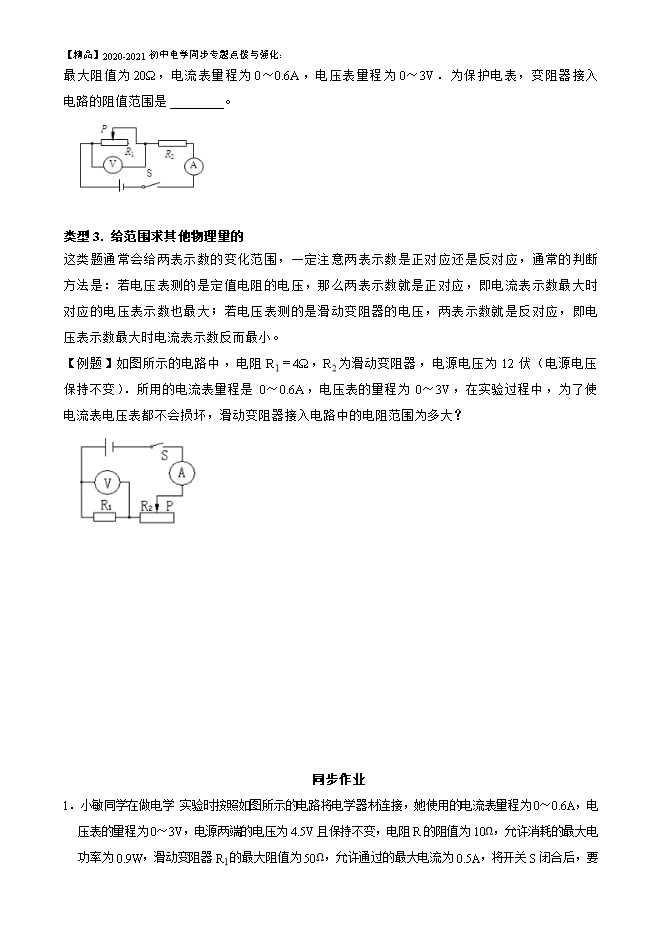

【内容简介】（1）在计算滑动变阻器的取值范围的过程中，一定要辨别清楚保证电路正常工作的限定条件，具限制条件一般是电表量程，用电器额定电压，额定电流等.（2）解题的一般步骤：第一步：判断由滑动变阻器的阻值变化引起的电表的变化；第二步：判断变大的物理量（如电流、电压等）是否会超过其各自的限定条件，引起安全隐患，从而推出滑动变阻器对应的最值.a.电流表量程；→取最小值→ b.小灯泡额定电流a.电压表量程b.电源电压            →R滑maxc.小灯泡额定电压类型1 两表示数反对应的这类题的特点是：电压表测的是滑动变阻器的电压，当电流表示数取到最大值时，滑动变阻器接入阻值最小，电压表示数最小，当电压表示数最大时，滑动变阻器接入阻值最大，电压表示数最小（电流表示数变大，电压表示变小）【例题】如图电路中，电源电压保持不变，当滑动变阻器的滑片P在某两点间移动时，电流表示数变化范围是0.4～1.2A，电压表示数变化范围是4.8～9.6V，则定值电阻R0的阻值和电源电压分别为（　　） A．4Ω，10VB．6Ω，12VC．8Ω，12VD．12Ω，14V【解析】由电路图可知，电阻R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当电路中的电流最小为0.4A时，电压表的示数最大为9.6V，根据串联电路中总电压等于各分电压之和欧姆定律可得，电源的电压：U＝I最小R0+U最大＝0.4A×R0+9.6V，当电路中的电流最大为1.2A时，电压表的示数最小为4.8V，同理可得电源的电压：U＝I最大R0+U最小＝1.2A×R0+4.8V，因电源的电压不变，所以0.4A×R0+9.6V＝1.2A×R0+4.8V，解得：R0＝6Ω，电源的电压：U＝1.2A×R0+4.8V＝1.2A×6Ω+4.8V＝12V。故选：B。类型2 两表示数正对应的这类题的特点是：电压表测的是定值电阻两端的电压，电压表和电流表示数要变大都变大，要变小都变小，所以两表量程限定的都是滑动变阻器接入阻值的最小值，此时需解出的两个阻值中较大的，才不至于把另一块表烧坏。那么滑动变阻器接入的最大阻值就是它的总阻值中最大值了。【例题】如图所示的电路中，电源电压U＝4.8V，且保持不变，电阻R2＝6Ω，变阻器R1的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为保护电表，变阻器接入电路的阻值范围是　    　。 【解析】由电路图可知，滑动变阻器R1与电阻R2串联，电压表测量滑动变阻器两端的电压，电流表测量电路总电流，当电流表示数为I1＝0.6A时，滑动变阻器接入电路的电阻最小，根据欧姆定律可得，电阻R2两端电压：U2＝I1R2＝0.6A×6Ω＝3.6V，串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压：U1＝U﹣U2＝4.8V﹣3.6V＝1.2V，串联电路中各处的电流相等，所以滑动变阻器连入电路的电阻最小：Rmin＝ ＝ ＝2Ω；当电压表示数最大为U大＝3V时，滑动变阻器接入电路的电阻最大，此时R2两端电压：U2′＝U﹣U1max＝4.8V﹣3V＝1.8V，电路电流为：
