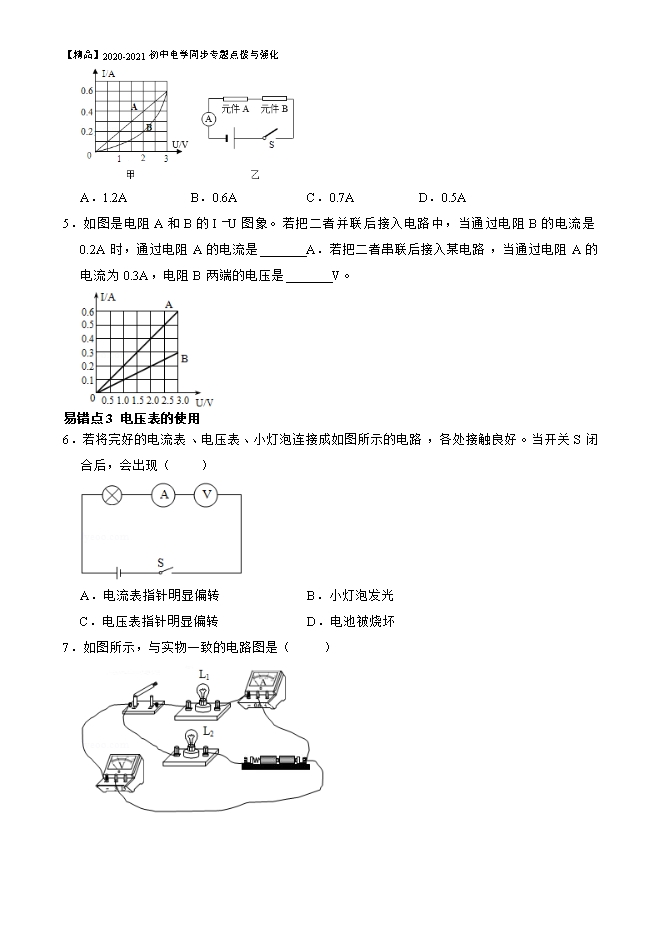

【内容简介】易错点1 电压与电流的关系1．下列关于电压和电流的说法，正确的是（　　）A．电路中只要接有电源，就一定能形成电流B．只要有导线，电路中就一定会有电流C．电路两端没有电压，电路中也会有电流D．电路中有电流，电路两端就一定有电压【答案】D【解析】A、电路中接有电源，但电路不是通路，就没有电流，故A选项错误；B、电路中产生电流的条件有两个：一是有电压，二是电路处处连通。只有导线，电路中不会有电流，故B选项错误；C、电路有电流电路两端必有电压，若电路两端没有电压，电路中一定没有电流，故C选项错误；D、电路中有电流，因电路中产生电流的必要条件是电路两端有电压，所以电路两端一定有电压，故D选项正确。故选：D。易错点2 串并联电路中的电压关系2．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（　　） A．电流表A示数不变B．电压表V示数变小C．电压表V示数与电流表A示数的乘积不变D．电压表V示数与电流表A示数的比值变小【答案】D【解析】由图可知，当开关S断开时，该电路为串联电路，电压表测量的是电源电压，电流表测量电路中的电流；当开关S闭合时，R2被短路，该电路为只有R1的电路，电压表测量的是电源电压，电流表测量电路中的电流；电源电压不变，电路的总电阻减小，根据I＝ 可知，电路中的电流会变大，即电流表示数变大，故A错误；由于电源电压不变，所以电压表示数不变；故B错误；电压表V示数不变，电流表A示数变大，其乘积变大，故C错误；电压表V示数不变，电流表A示数变大，其比值变小，故D正确。故选：D。3．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　） A．2.3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V【答案】D【解析】由电路图可知，电阻R1、R2串联，电压表V1测的是电阻R1、R2的串联电压，电压表V2测的是电阻R2两端的电压。因串联电路中总电压等于各分电压之和，且两电压表的指针位置相同，所以，电压表V1的量程是15V，分度值为0.5V，则电源的电压U＝11.5V，电压表V2的量程是3V，分度值为0.1V，示数为2.3V，即电阻R2两端的电压U2＝2.3V；则电阻R1两端的电压U1＝U﹣U2＝11.5V﹣2.3V＝9.2V。故选：D。4．有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为（　　） A．1.2AB．0.6AC．0.7AD．0.5A【答案】A【解析】（1）由电路图可知，电路元件A和B串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，电流表的示数为0.2A时：IA＝IB＝I＝0.2A，由图象可知，A和B两端的电压分别为：UA＝1V，UB＝2V，所以，电源的电压：U＝UA+UB＝1V+2V＝3V；（2）若将A、B两元件并联接在原来的电源上，因并联电路中各支路两端的电压相等，所以，UA′＝UB′＝U′＝3V，由图象可知，通过两元件的电流分别为：IA′＝0.6A，IB′＝0.6A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝IA′+IB′＝0.6A+0.6A＝1.2A。故选：A。5．如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是　   　A．若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是　   　Vs
