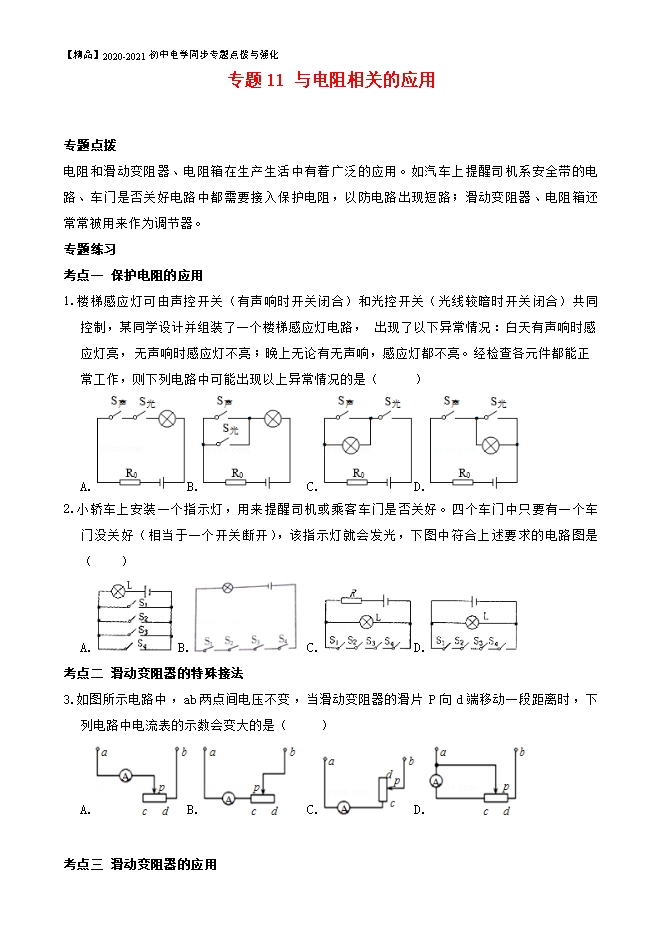

【精品】2020-2021初中电学同步专题点拨与强化:专题11 与电阻相关的应用(原卷版和解析版)
【内容简介】专题点拨电阻和滑动变阻器、电阻箱在生产生活中有着广泛的应用。如汽车上提醒司机系安全带的电路、车门是否关好电路中都需要接入保护电阻,以防电路出现短路;滑动变阻器、电阻箱还常常被用来作为调节器。专题练习考点一 保护电阻的应用1.楼梯感应灯可由声控开关(有声响时开关闭合)和光控开关(光线较暗时开关闭合)共同控制,某同学设计并组装了一个楼梯感应灯电路,出现了以下异常情况:白天有声响时感应灯亮,无声响时感应灯不亮;晚上无论有无声响,感应灯都不亮。经检查各元件都能正常工作,则下列电路中可能出现以上异常情况的是( )A. B. C. D. 【答案】D【解析】A、由图可知,白天,S光断开,无论有无声响,感应灯都不亮;晚上,S光闭合,有声响,则S声闭合,感应灯亮,无声响时S声断开,感应灯不亮,故A不符合题意;B、由图可知,白天,S光断开,有声响,则S声闭合,感应灯亮;无声响,则S声断开,感应灯不亮;晚上,S光闭合,无论有无声响,感应灯都亮,故B不符合题意;C、由图可知,白天,S光断开,有声响,则S声闭合,感应灯亮;无声响,则S声断开,感应灯不亮;晚上,S光闭合,无论有无声响,感应灯都亮,故B不符合题意;D、由图可知,白天,S光断开,有声响,则S声闭合,感应灯亮;无声响,则S声断开,感应灯不亮;晚上,S光闭合,感应灯被短路,无论有无声响,感应灯都不亮,故D符合题意。故选:D。2.小轿车上安装一个指示灯,用来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开),该指示灯就会发光,下图中符合上述要求的电路图是( )A. B. C. D. 【答案】C【解析】A、当任一开关闭合或都闭合时,灯泡都发光,故A不符合题意;B、当任一开关闭合后,灯泡不发光;当开关都闭合后,灯泡发光,故B不符合题意;C、当开关都闭合时,灯泡被短路,不发光,当任何一个断开时,灯泡不会被短路,灯泡发光,故C符合题意;D、当开关都闭合时,形成电源短路,故D不符合题意。故选:C。考点二 滑动变阻器的特殊接法3.如图所示电路中,ab两点间电压不变,当滑动变阻器的滑片P向d端移动一段距离时,下列电路中电流表的示数会变大的是( )A. B. C. D. 【答案】A【解析】A.由电路图可知,当滑动变阻器的滑片P向d端移动一段距离时,接入电路中的电阻变小,由I= 可知,电路中电流表的示数变大,故A符合题意;B.由电路图可知,当滑动变阻器的滑片P向d端移动一段距离时,接入电路中的电阻变大,由I= 可知,电路中电流表的示数变小,故B不符合题意;C.由电路图可知,当滑动变阻器的滑片P向d端移动一段距离时,接入电路中的电阻变大,由I= 可知,电路中电流表的示数变小,故C不符合题意;D.由电路图可知,电流表和滑片左侧电阻被短路,当滑动变阻器的滑片P向d端移动一段距离时,电流表的示数不变,故D不符合题意。故选:A。
