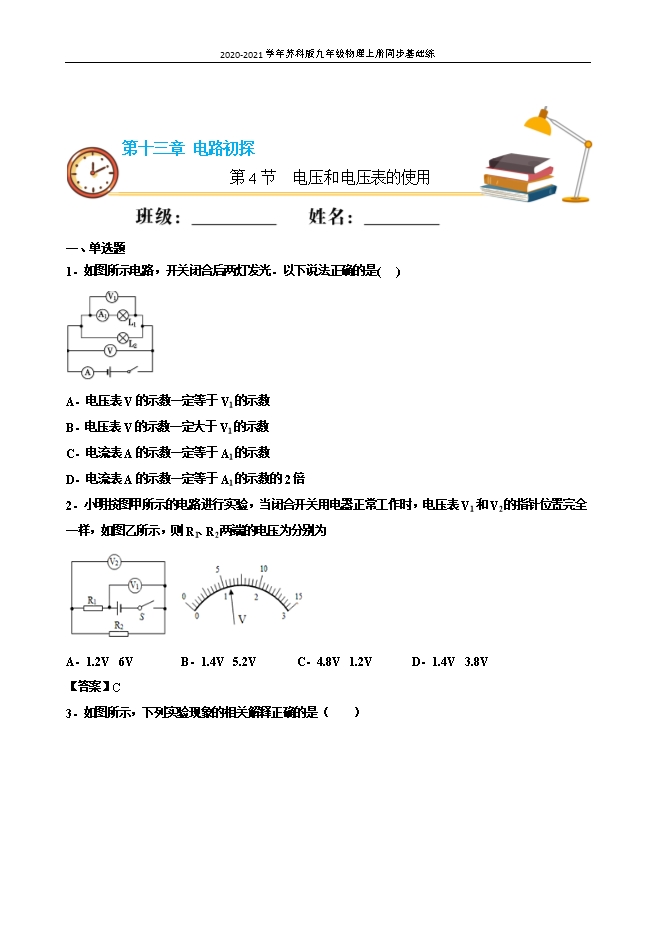

【内容简介】1．如图所示电路，开关闭合后两灯发光．以下说法正确的是(　　) A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍【答案】A【解析】AB.由图像可知两灯泡并联，电压表V测电源电压，V1测L1支路电压，并联电路中各支路电压都相等等于电源电压，故A正确，B错误；CD. 电流表A测干路电流，A1测L1支路电流，并联电路中，干路电流等于各支路电流之和，因为两个灯泡的规格不知道，因此CD错误．2．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为 A．1.2V  6VB．1.4V  5.2VC．4.8V  1.2VD．1.4V  3.8V【答案】C【解析】由图可知，两个电阻串联，电压表V1测量电源电压，电压表V2测量R2两端的电压；串联电路两端电压等于各部分电压之和，电压表V1示数应大于V2的示数，两电压表指针位置完全一样，说明V1选用的是0～15V量程，V2选用的是0～3V量程，所以V1的示数为6V，电源电压为6V，V2示数为1.2V，R2两端电压为1.2V，R1两端的电压为：U1=U-U2=6V-1.2V=4.8V．故选C．3．如图所示，下列实验现象的相关解释正确的是（　　） A．甲图中，用丝绸摩擦玻璃棒，玻璃棒上的一些电子会转移到丝绸上B．乙图中，自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极C．丙图中，抽气过程中铃声越来越小，说明物体振动产生声音D．丁图中，将瓶子拿到高处，外界气压减小，细管内水柱下降【答案】A【解析】A．用丝绸摩擦玻璃棒，玻璃棒上的一些电子会转移到丝绸上，玻璃棒因失去电子而带正电，故A正确。B．自制的盐水电池，当用电压表测其电压时，正接线柱连接电源正极，负接线柱连接电池的负极，故锌片是该电池的负极，故B错误。C．抽气过程中铃声越来越小，说明声音的传播需要介质，真空不能传声，故C错误。D．将瓶子拿到高处，外界气压减小，细管内水柱升高，故D错误。故选A。4．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　） A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V【答案】D【解析】由图知，闭合开关后，两灯串联，电压表V1测总电压，电压表V2测L1的电压；因串联电路的总电压等于各用电器的电压之和，且两个电压表指针位置相同，说明两表所选量程不同；V1测总电压，使用的是大量程，故读数为6V，即电源电压U=6V；V2测L1的电压，使用的是小量程，故读数为1.2V，即U1=1.2V；所以灯泡L2的电压： ，故选D。5．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　） A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表【答案】B【解析】由电路图知道，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压，故只有B符合题意。
