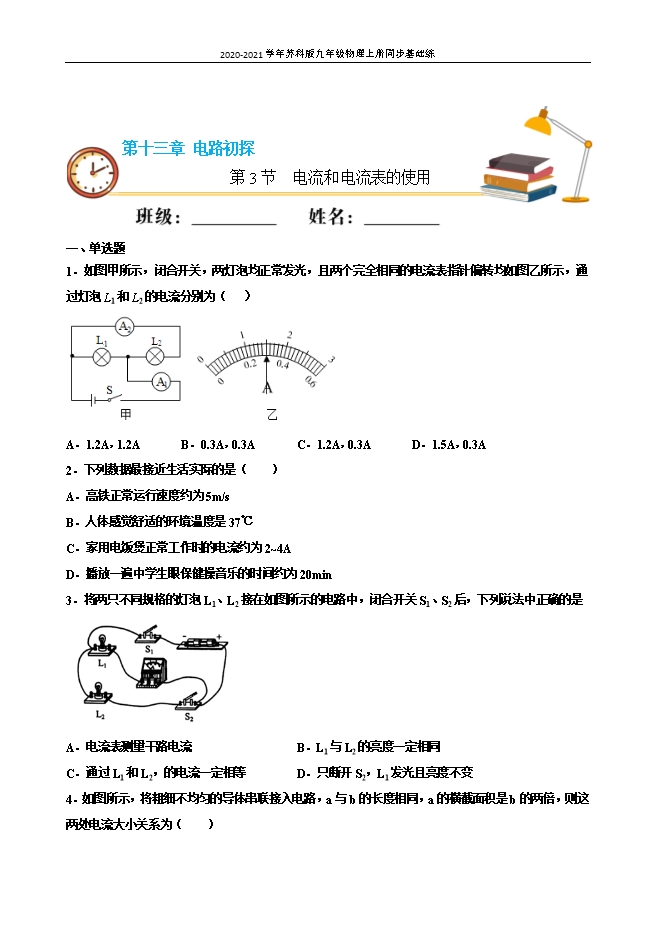

【内容简介】1．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（    ） A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A【答案】C【解析】由图甲可知，两个灯泡是并联的，电流表A1测总电流，电流表A2测通过灯泡L2的电流，由于两个电流表的指所指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，A1表的示数为1.5A，A2表的示数为0.3A，故可知通过灯泡L1和L2的电流分别为1.2A，0.3A，故应选C．2．下列数据最接近生活实际的是（　　）A．高铁正常运行速度约为5m/sB．人体感觉舒适的环境温度是37℃C．家用电饭煲正常工作时的电流约为2~4AD．播放一遍中学生眼保健操音乐的时间约为20min【答案】C【解析】A．高铁正常运行的速度可以达到300km/h≈83m/s故A不符合题意；B．人的正常体温约37℃，感觉舒适的温度在23℃左右。故B不符合题意；C．家用电饭煲的功率在400W～1000W之间，正常工作的电流在2A到5A之间。故C符合题意；D．中小学课间活动时间一般为10min，播放一遍中学生眼保健操音乐的时间约为5min。故D不符合题意。 故选C。3．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是 A．电流表测量干路电流B．L1与L2的亮度一定相同C．通过L1和L2，的电流一定相等D．只断开S2，L1发光且亮度不变【答案】D【解析】A．由图知,L1、L2并联连接在电路中；电流表与L1串联，测量L1的电流；故A错误；BC．两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同，亮度一定不同,故BC错。D．开关S1在干路，开关S2与L2串联,只断开S2，L1发光且亮度不变,故D正确。4．如图所示，将粗细不均匀的导体串联接入电路，a与b的长度相同，a的横截面积是b的两倍，则这两处电流大小关系为（　　） A．I=2IbB．Ia=4IbC．Ia=IbD．2Ia=Ib【答案】C【解析】在串联电路中，电流处处相等。两导体串联，所以两导体电流相等且等于电路电流I。故ABD不符合题意，C符合题意。故选C。5．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（   ） A．整理器材，完成实验B．换用不同规格灯泡，获取多组数据C．分析数据，得出结论D．换用电流表的量程，重新测量一次【答案】B【解析】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，故B正确，ACD错误。故选B。6．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（  ） A．较亮的灯中电流较大B．较暗的灯中电流较大C．电流一样大D．条件不足无法判断【答案】C【解析】从实物图可以看出，这是一个串联电路，两个灯串联接在一起，根据串联电路电流规律，串联电路中电流处处相等，所以说两灯的电流一样大，故选C。7．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（　　） A．A1的示数变大，A2的示数变大B．A1的示数变大，A2的示数不变C．A1的示数不变，A2的示数不变D．A1的示数不变，A2的示数变小【答案】B【解析】ABCD．由电路图可知，两灯泡并联，开关S控制干路，开关S1控制L1所在支路，电流表A1测干路电流，电流表A2测通过L2的电流，因为并联电路各支路独立工作、互不影响，所以S1由断开变为闭合时，通过L2的电流不变，即电流A2示数不变，因为并联电路中干路等于各支路电流之和，所以干路电流变大，即电流A1的示数变大，故ACD不符合题意，B符合题意。故选B。
