13.4 电压和电压表的使用--【机构专用】2021年暑假苏科版物理新九年级精品讲义(教师版和学生版)

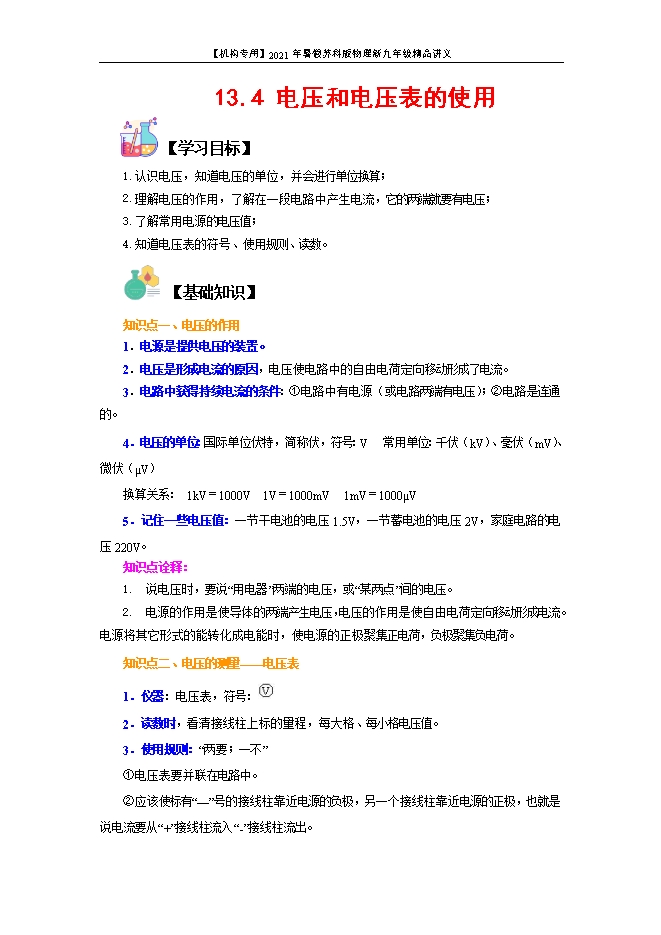

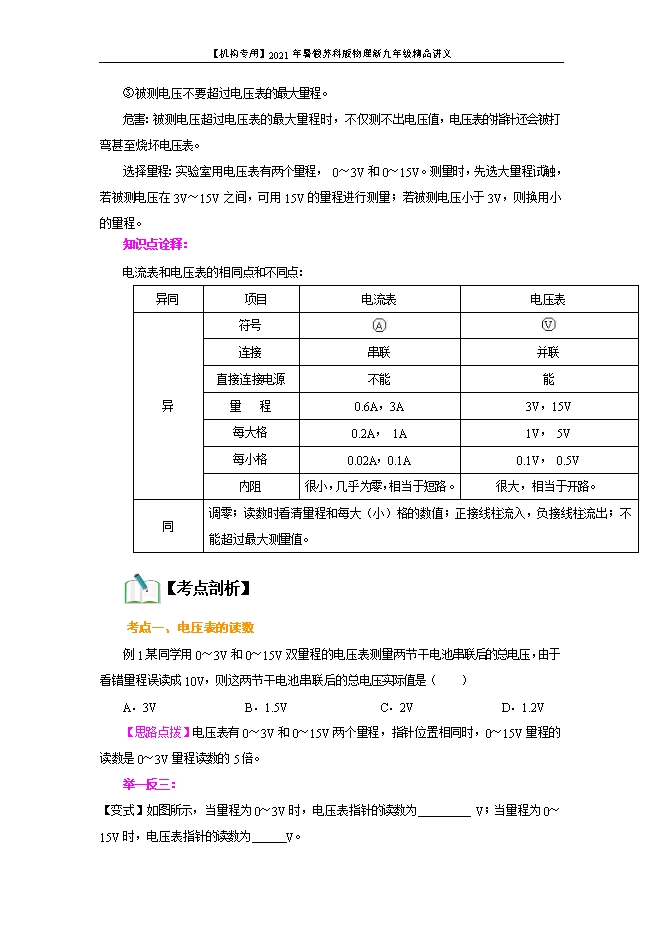

【内容简介】知识点一、电压的作用1.电源是提供电压的装置。2.电压是形成电流的原因,电压使电路中的自由电荷定向移动形成了电流。3.电路中获得持续电流的条件:①电路中有电源(或电路两端有电压);②电路是连通的。4.电压的单位:国际单位伏特,简称伏,符号:V 常用单位:千伏(kV)、毫伏(mV)、微伏(μV) 换算关系: 1kV=1000V 1V=1000mV 1mV=1000μV5.记住一些电压值:一节干电池的电压1.5V,一节蓄电池的电压2V,家庭电路的电压220V。知识点诠释:1.说电压时,要说“用电器”两端的电压,或“某两点”间的电压。2.电源的作用是使导体的两端产生电压,电压的作用是使自由电荷定向移动形成电流。电源将其它形式的能转化成电能时,使电源的正极聚集正电荷,负极聚集负电荷。知识点二、电压的测量——电压表1.仪器:电压表,符号: 2.读数时,看清接线柱上标的量程,每大格、每小格电压值。3.使用规则:“两要;一不” ①电压表要并联在电路中。 ②应该使标有“—”号的接线柱靠近电源的负极,另一个接线柱靠近电源的正极,也就是说电流要从“+”接线柱流入“-”接线柱流出。 ③被测电压不要超过电压表的最大量程。 危害:被测电压超过电压表的最大量程时,不仅测不出电压值,电压表的指针还会被打弯甚至烧坏电压表。 选择量程:实验室用电压表有两个量程, 0~3V和0~15V。测量时,先选大量程试触,若被测电压在3V~15V之间,可用15V的量程进行测量;若被测电压小于3V,则换用小的量程。知识点诠释:电流表和电压表的相同点和不同点:异同 项目电流表电压表异符号 连接串联并联直接连接电源不能能量 程0.6A,3A3V,15V每大格0.2A, 1A1V, 5V每小格0.02A,0.1A0.1V, 0.5V内阻很小,几乎为零,相当于短路。很大,相当于开路。同调零;读数时看清量程和每大(小)格的数值;正接线柱流入,负接线柱流出;不能超过最大测量值。 【考点剖析】考点一、电压表的读数例1.某同学用0~3V和0~15V双量程的电压表测量两节干电池串联后的总电压,由于看错量程误读成10V,则这两节干电池串联后的总电压实际值是( )A.3V B.1.5V C.2V D.1.2V【思路点拨】电压表有0~3V和0~15V两个量程,指针位置相同时,0~15V量程的读数是0~3V量程读数的5倍。【答案】C【解析】一节新干电池的电压为1.5V,两节新干电池电压为3V,误读成10V,说明量程读错了,0~3V的量程的分度值是0.1V,而0~15V的量程的分度值为0.5V,后者是前者的5倍,故这两节干电池串联后的总电压实际值是10V/5=2V。【总结升华】电压表和电流表都有两个量程,读数的时候要先看量程。指针位置相同时,电压表0~15V量程的读数是0~3V量程读数的5倍。电流表0~3A量程的读数是0~0.6A量程读数的5倍。举一反三:【变式】如图所示,当量程为0~3V时,电压表指针的读数为 V;当量程为0~15V时,电压表指针的读数为 V。 【答案】1.5;7.5考点二、电压表的应用例2. 在如图所示的电路中,电压表测量的是( ) A.灯L1两端的电压 B.灯L2两端的电压 C.电源两端的电压 D.开关S两端的电压【答案】B 【解析】本题中电压表画在左上角,好象是在电池的两端,离L2很远,其实电压表是并联在L2的两端的,测的是L2的电压。
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
