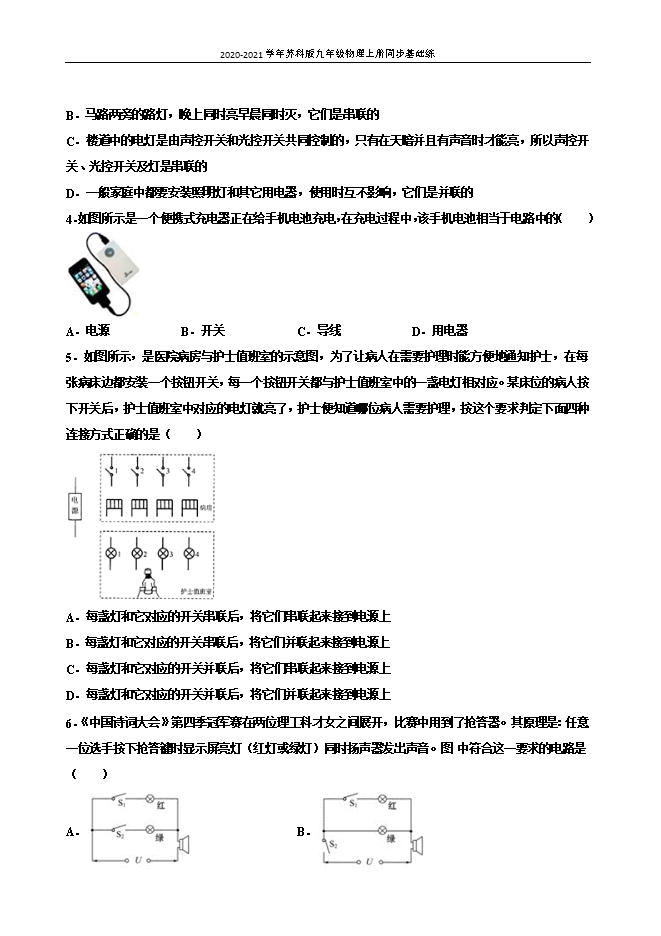

【内容简介】1．在如图所示的电路中，正确的说法是（　　） A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光【答案】D【解析】由电路图知道只要闭合S1，就会造成短路，故AB错误；S1，S2都断开，电路中只有L1，且发光，故C错误；闭合S2，断开S1，L1，L2并联，且都发光，故D正确．2．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（  ） A． B． C． D． 【答案】B【解析】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有B正确。故选B。3．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的【答案】B【解析】A．厨房中的抽油烟机里的照明灯和电动机既能同时工作又能单独工作,互不影响，因此他们是并联的,故A正确，不符合题意。B．马路两旁的路灯, 虽然晚上同时亮早晨同时灭，但当其中一个灯泡不亮时,其他灯泡仍能继续工作,互不影响,因此他们是并联的,故B错误，符合题意；C．楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮,因此他们是串联的,故C正确，不符合题意；D．家庭中的照明灯和其他电器可以不同时工作,互不影响,因此他们是并联的,故D正确，不符合题意。4．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（　　） A．电源B．开关C．导线D．用电器【答案】D【解析】在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池给手机提供电能相当于用电器；故选D．5．如图所示，是医院病房与护士值班室的示意图，为了让病人在需要护理时能方便地通知护士，在每张病床边都安装一个按钮开关，每一个按钮开关都与护士值班室中的一盏电灯相对应。某床位的病人按下开关后，护士值班室中对应的电灯就亮了，护士便知道哪位病人需要护理，按这个要求判定下面四种连接方式正确的是（　　） A．每盏灯和它对应的开关串联后，将它们串联起来接到电源上B．每盏灯和它对应的开关串联后，将它们并联起来接到电源上C．每盏灯和它对应的开关并联后，将它们串联起来接到电源上D．每盏灯和它对应的开关并联后，将它们并联起来接到电源上【答案】B【解析】ABCD．将每盏灯与其对应的开关串联，并将每个病房的电路并联接到电源即可，故B选项正确。故选B。6．《中国诗词大会》第四季冠军赛在两位理工科才女之间展开，比赛中用到了抢答器。其原理是：任意一位选手按下抢答键时显示屏亮灯（红灯或绿灯）同时扬声器发出声音。图 中符合这一要求的电路是（　　）A． B． C． D． 【答案】A【解析】由题意可知，当任意位选手按下抢答键时显示屏亮灯（红灯或绿灯）同时扬声器发出声音，则扬声器接在干路上，两灯可独立工作互不影响，红灯或绿灯分别与抢答器串联，控制相应的灯，可单独工作，故两灯并联，故只有A符合题意。故选A。7．“网课”让学习更加便捷，但也容易使人们用眼过度。如图所示，电加热眼罩可以缓解眼疲劳。它有两个发热电阻，当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。以下简化模拟电路设计正确的是（　　） A． B． C． D． 【答案】C【解析】A．由图可知，当开关S1、S2闭合时，R2不工作，故A错误；B．由图可知，只有当开关S1、S2闭合时，两个电阻才同时工作，任何一个开关断开后都不工作，故B错误；C．由图可知，当开关S1、S2闭合时两个电阻并联，由 可知电路功率更大，为高温状态；当开关S1闭合时R1工作，为低温状态；若断开S1，电路断路，眼罩停止发热，故C正确；D．由图可知，当开关S1、S2闭合时两个电阻并联，同时工作；但断开S1时R2仍在工作，眼罩不停止发热，故D错误。故选C。
