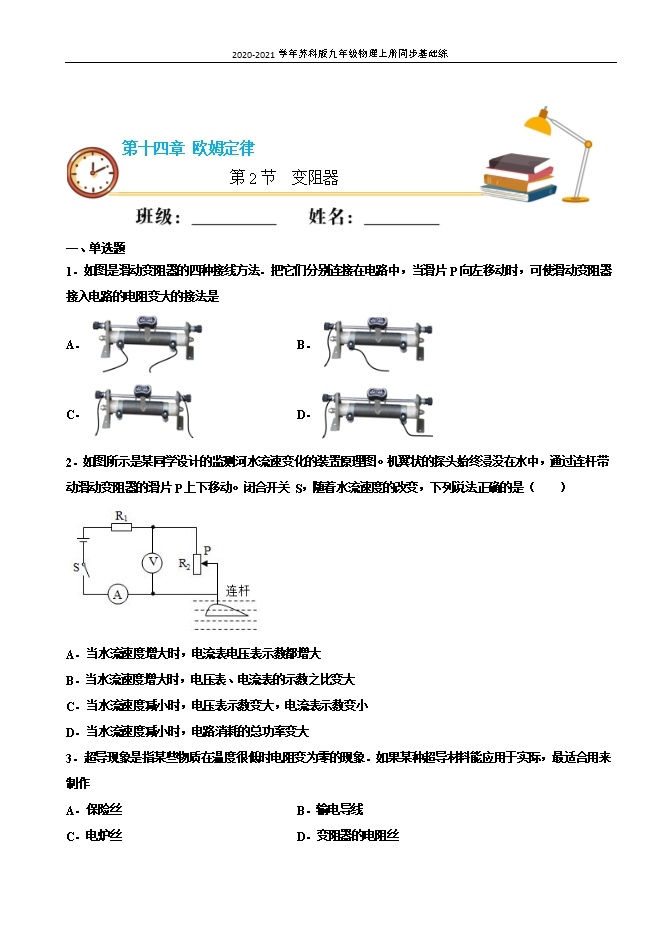

【内容简介】1．如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是A． B． C． D． 【答案】D【解析】A中的接法把滑动变阻器变成了定值电阻，故无论如何移动滑片，接入电路的阻值不变；B中的接法是将滑动变阻器左侧的电阻接入电路，当滑片P向左移动时，接入电路的阻值减小；C中的接法是将滑动变阻器金属杆两端连接，并没有电阻接入电路；D中的接法是将滑动变阻器右侧的电阻接入电路，当滑片P向左移动时，接入电路的阻值增大；故只有D选项符合题意2．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。闭合开关 S，随着水流速度的改变，下列说法正确的是（　　） A．当水流速度增大时，电流表电压表示数都增大B．当水流速度增大时，电压表、电流表的示数之比变大C．当水流速度减小时，电压表示数变大，电流表示数变小D．当水流速度减小时，电路消耗的总功率变大【答案】C【解析】流体的压强和流速有关，流速越大的位置，压强越小；水流速度增大时，机翼状的探头上下表面的压强不同，下表面压强大于上表面压强，滑片上移，接入的阻值减小，两个电阻串联在电路中，电压表测量滑动变阻器两端电压；A．当水流速度增大时，根据串联电阻分压特点，滑动变阻器两端电压减小，即电压表的示数变小，故A错误；B．压表测量的是滑动变阻器两端电压，电流表的示数可以视为滑动变阻器的电流，所以电压表、电流表的示数之比为滑动变阻器的有效电阻值。当水流速度增大时，滑片P上移，所以变阻器的有效电阻变小，即电压表、电流表的示数之比变小，故B错误；C．当水流速度减小时，滑片下移，接入的阻值增大，所以电路的总电阻变大，电流表的示数减小；根据串联电阻分压特点可知，滑动变阻器两端电压变大，即电压表的示数变大，故C正确；D．当水流速度减小时，电路的总电阻变大，而电源电压（总电压）不变，由电功率公式 可知，电路消耗的总功率变小，故D错误。故选C。3．超导现象是指某些物质在温度很低时电阻变为零的现象．如果某种超导材料能应用于实际，最适合用来制作A．保险丝B．输电导线C．电炉丝D．变阻器的电阻丝【答案】B【解析】AC．超导现象是电阻为零的现象，所以，所有利用电流热效应工作的电阻都不能用超导体制作，而保险丝、电炉丝都是利用电流热效应工作的，故AC不符合题意；B．利用超导体的零电阻可以实现远距离输电，节约电能，故B符合题意；D．滑动变阻器是接入电路电阻线长度越大电阻越大原理工作的，故不符合题意．4．如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是 A．电压表V1与电压表V2示数始终相等B．电流表A示数变大，电压表V2示数变小C．电压表V1示数与电流表A示数之比变小D．电压表V1示数与电流表A示数之比不变【答案】D【解析】A．当闭合开关S时，两电阻是串联的，电压表V1测电阻R1两端的电压，电压表V2测总电压也就是电源电压，将滑动变阻器R2的滑片P从最右端向中点移动过程中，电压表V1小于电压表V2示数，故A错误；B．在移动时，电阻变大，总电阻变大，所以电流是变小的，电流表示数变小，故B错误；CD．电压表V1示数与电流表A示数之比等于定值电阻R1的阻值，所以大小不变，故C错误，D正确。
