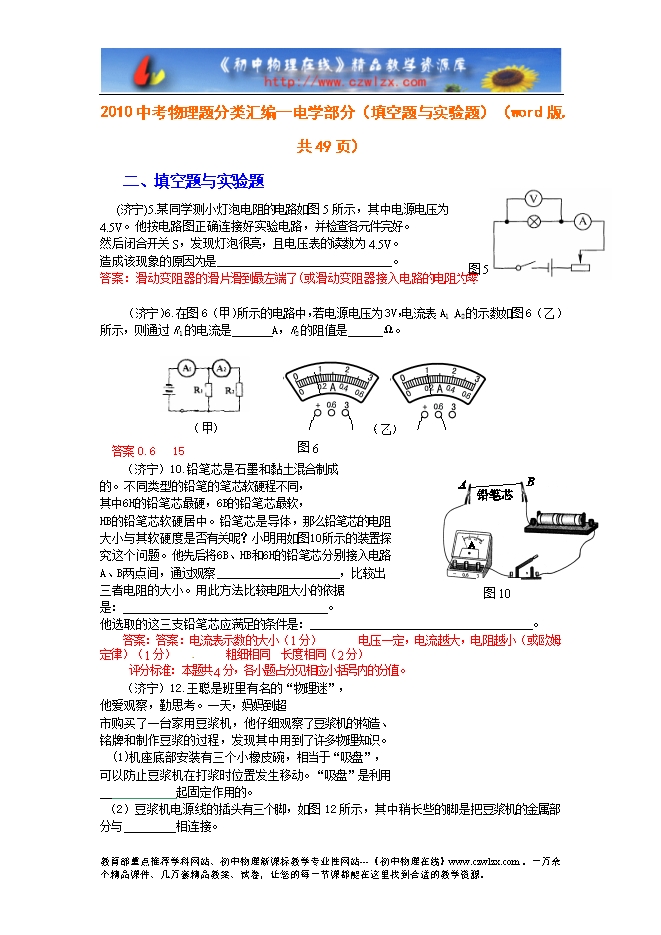

【内容简介】二、填空题与实验题 (济宁)5.某同学测小灯泡电阻的电路如图5所示，其中电源电压为 4.5V。他按电路图正确连接好实验电路，并检查各元件完好。 然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。 造成该现象的原因为是 。 答案：滑动变阻器的滑片滑到最左端了(或滑动变阻器接入电路的电阻为零 （济宁）6.在图6（甲）所示的电路中，若电源电压为3V，电流表A1 、A2的示数如图6（乙）所示，则通过R1的电流是 A，R2的阻值是 Ω。 答案0.6 15 （济宁）10.铅笔芯是石墨和黏土混合制成 的。不同类型的铅笔的笔芯软硬程不同， 其中6H的铅笔芯最硬，6B的铅笔芯最软， HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻 大小与其软硬度是否有关呢？小明用如图10所示的装置探 究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路 A、B两点间，通过观察 ，比较出 三者电阻的大小。用此方法比较电阻大小的依据是： 。 他选取的这三支铅笔芯应满足的条件是： 　　　　　 　 。 答案：答案：电流表示数的大小（1分） 电压一定，电流越大，电阻越小（或欧姆定律）（1分） 粗细相同 长度相同（2分） 评分标准：本题共4分，各小题占分见相应小括号内的分值。 （济宁）12.王聪是班里有名的“物理迷”， 他爱观察，勤思考。一天，妈妈到超 市购买了一台家用豆浆机，他仔细观察了豆浆机的构造、 铭牌和制作豆浆的过程，发现其中用到了许多物理知识。 (1)机座底部安装有三个小橡皮碗，相当于“吸盘”， 可以防止豆浆机在打浆时位置发生移动。“吸盘”是利用 起固定作用的。 （2）豆浆机电源线的插头有三个脚，如图12所示，其中稍长些的脚是把豆浆机的金属部分与 相连接。 （3）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成。制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的。由此可知，豆浆机中的电动机和电热器的连接方式是 　 　　 。 （4）当香喷喷的豆浆打好后，王聪打开豆浆机，如图13所 示，他只闻到香味却看不清楚豆浆。请你用学过的物理知识解释其中的原因。 .......... ? ? ?
