专题19 中考仪器使用与读数类问题(电学部分)---2021年中考物理20个亮点专题高分三步曲(原卷版和解析版)

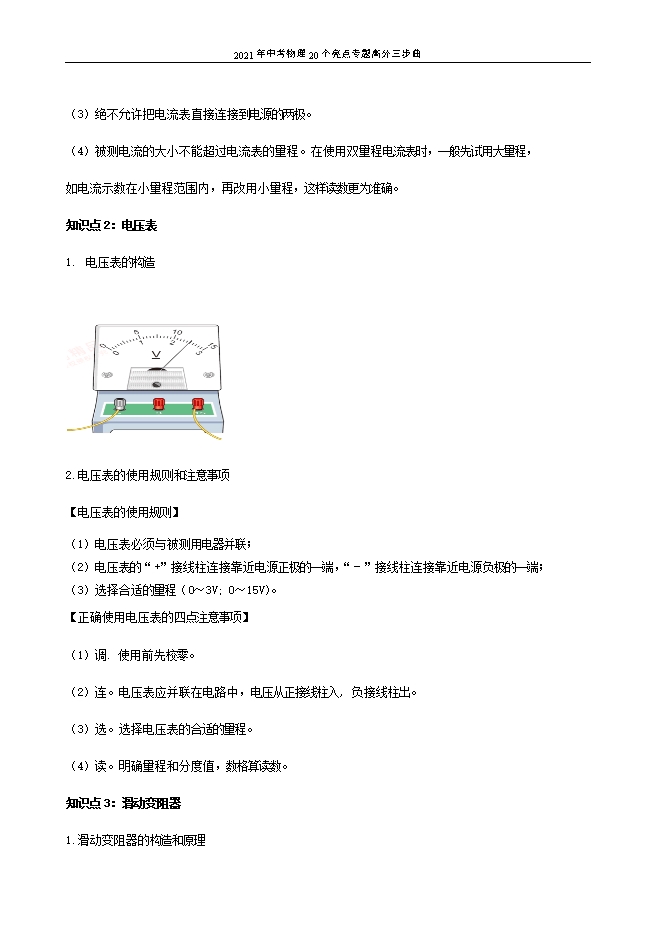

【内容简介】知识点1:电流表1.电流表的构造和符号 2.电流表的规则和注意事项【使用电流表的规则】(1)使用前要先检查指针是否指零。(2)必须要把电流表串联在电路中.(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。(4)绝对不允许把电流表直接接到电源的两极。(5) 被测电流的大小不能超过电流表的量程。【使用电流表测量电流时应注意】(1)使用前应检查指针是否指零,如有偏差则要用螺丝刀旋转表盘上的调零螺丝,将指针调至零位。(2)必须把电流表串联在电路中,使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“-”的接线柱流出电流表;(3)绝不允许把电流表直接连接到电源的两极。(4)被测电流的大小不能超过电流表的量程。在使用双量程电流表时,一般先试用大量程,如电流示数在小量程范围内,再改用小量程,这样读数更为准确。知识点2:电压表1.电压表的构造 2.电压表的使用规则和注意事项【电压表的使用规则】(1)电压表必须与被测用电器并联;(2)电压表的“+”接线柱连接靠近电源正极的一端,“-”接线柱连接靠近电源负极的一端;(3)选择合适的量程(0~3V; 0~15V)。【正确使用电压表的四点注意事项】(1)调. 使用前先校零。(2)连。电压表应并联在电路中,电压从正接线柱入, 负接线柱出。(3)选。选择电压表的合适的量程。(4)读。明确量程和分度值,数格算读数。知识点3:滑动变阻器1.滑动变阻器的构造和原理(1)构造 (2)原理通过改变接入电路中电阻丝的长度,可以逐渐改变电阻,进而逐渐改变电流。具有分压限流的作用。(3)铭牌意义如一个滑动变阻器标有“50Ω2A”表示的意义是:最大阻值是50Ω,允许通过的最大电流是2A。2.滑动变阻器的构造示意图和符号 3.滑动变阻器的是用方法和注意事项【滑动变阻器的使用方法】(1)滑动变阻器要与被控制的用电器串联接入电路中。(2)滑动变阻器连入电路中时,取一上一下两个接线柱。(3)在闭合开关之前,滑动变阻器的阻值调到最大值。【滑动变阻器的注意事项】(1)使用滑动变阻器之前,要弄清楚它的最大电阻值和允许通过的最大电流值.使用时不得超过允许通过的最大电流值. (2)使用滑动变阻器前,应先来回滑动几次滑片,除去接触点上的灰尘等污物,以保证接触良好.接入电路之前,一般应把滑动片P移到连入电阻值最大的地方,以保护电源和电表. (3)正确连入电路.注意不要接成固定电阻(把电路两端分别接到A、B)或接成短路(把电路两端分别接到C、D). (4)实验时谨防损伤电阻丝绝缘层,以免造成匝间短路.知识点4:电能表1.电能表的构造和铭牌数据物理含义(1)构造
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
