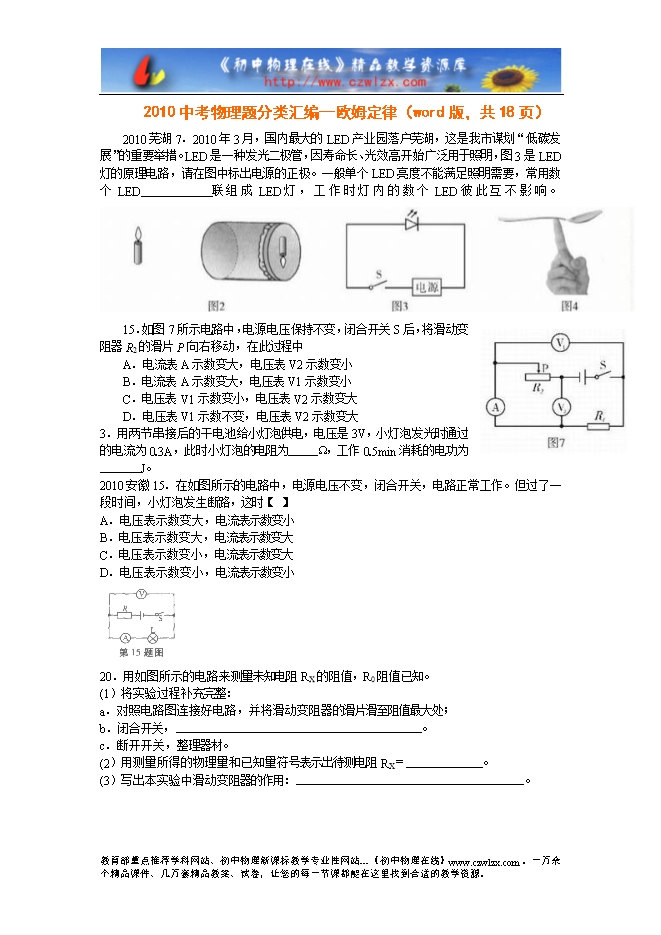

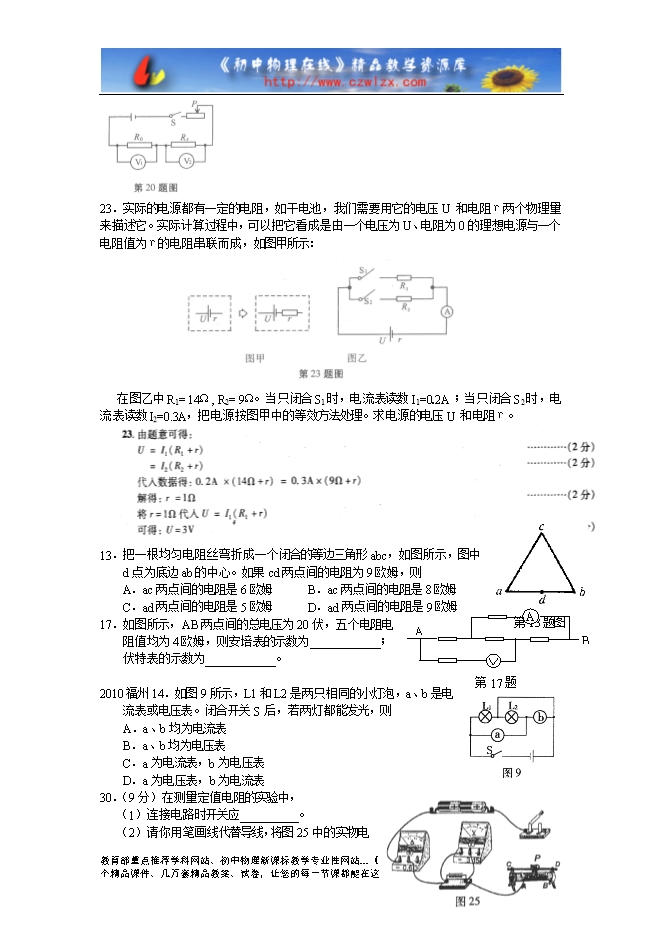

【内容简介】2010芜湖7．2010年3月，国内最大的LED产业园落户芜湖，这是我市谋划“低碳发展”的重要举措。LED是一种发光二极管，因寿命长、光效高开始广泛用于照明，图3是LED灯的原理电路，请在图中标出电源的正极。一般单个LED亮度不能满足照明需要，常用数个LED 联组成LED灯，工作时灯内的数个LED彼此互不影响。 15．如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中 A．电流表A示数变大，电压表V2示数变小 B．电流表A示数变大，电压表V1示数变小 C．电压表V1示数变小，电压表V2示数变大 D．电压表V1示数不变，电压表V2示数变大 3．用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3A，此时小灯泡的电阻为_____W，工作0.5min消耗的电功为_______J。 2010安徽15．在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时【 】 A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大 C．电压表示数变小，电流表示数变大 D．电压表示数变小，电流表示数变小 20．用如图所示的电路来测量未知电阻RX的阻值，R0阻值已知。 (1）将实验过程补充完整： a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处； b．闭合开关，__________________________________________。 c．断开开关，整理器材。 (2）用测量所得的物理量和已知量符号表示出待测电阻RX＝_____________。 (3）写出本实验中滑动变阻器的作用：_______________________________________。 23．实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示： ......... ? ? ?
