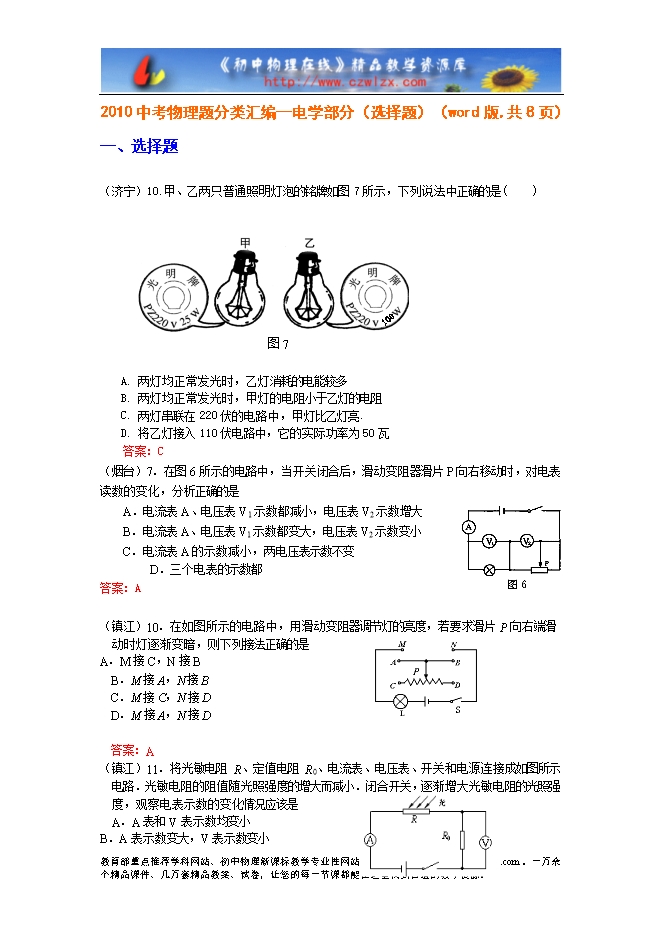

【内容简介】一、选择题 （济宁）10.甲、乙两只普通照明灯泡的铭牌如图7所示，下列说法中正确的是( ) A. 两灯均正常发光时，乙灯消耗的电能较多 B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻 C. 两灯串联在220伏的电路中，甲灯比乙灯亮. D. 将乙灯接入110伏电路中，它的实际功率为50瓦 答案：C （烟台）7．在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是 A．电流表A、电压表V1示数都减小，电压表V2示数增大 B．电流表A、电压表V1示数都变大，电压表V2示数变小 C．电流表A的示数减小，两电压表示数不变 D．三个电表的示数都 答案：A （镇江）10．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是 A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D 答案：A （镇江）11．将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 A．A表和V表示数均变小 B．A表示数变大，V表示数变小 C．A表示数变小，V表示数变大 D．A表和V表示数均变大 答案：B （荆门）8. 如图3所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是 A.0Ω~10Ω B.0Ω~20Ω C.5Ω~20Ω D.2.5Ω~10Ω 答案：D .......... ? ? ?
