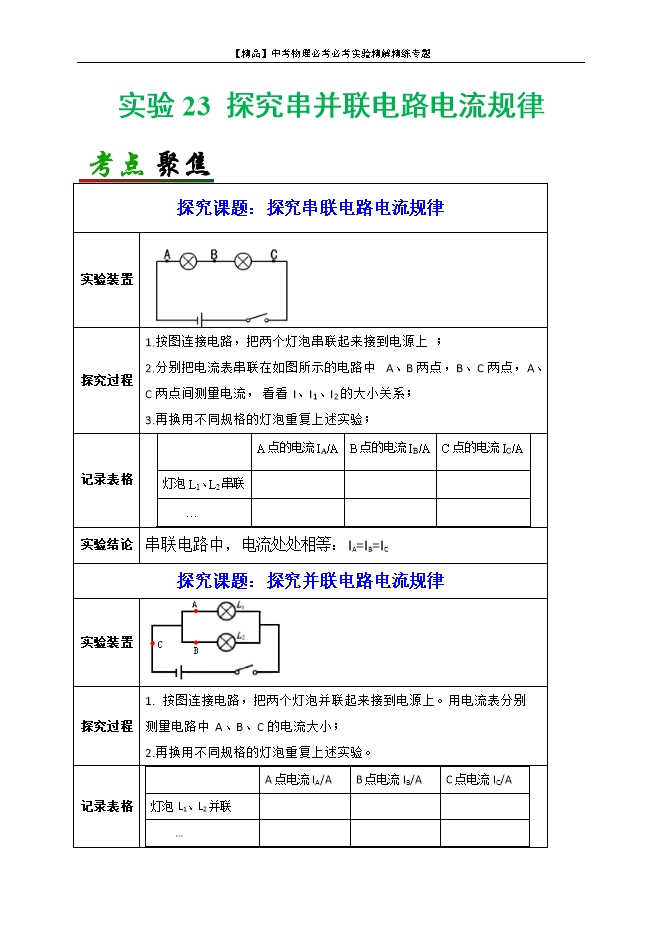

【内容简介】探究课题：探究串联电路电流规律实验装置探究过程1.按图连接电路，把两个灯泡串联起来接到电源上；2.分别把电流表串联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电流，看看I、I1、I2的大小关系；3.再换用不同规格的灯泡重复上述实验；记录表格A点的电流IA/AB点的电流IB/AC点的电流IC/A灯泡L1、L2串联…实验结论串联电路中，电流处处相等：IA=IB=IC   探究课题：探究并联电路电流规律实验装置 探究过程1.按图连接电路，把两个灯泡并联起来接到电源上。用电流表分别测量电路中A、B、C的电流大小；2.再换用不同规格的灯泡重复上述实验。记录表格A点电流IA/AB点电流IB/AC点电流IC/A灯泡L1、L2并联…实验结论 并联电路中，干路的电流等于各去路中电流之和：IC=IA+IB满分归纳——考点方向器材作用1.电流表的作用？测电流大小注意事项1.连接实验电路时，开关应断开；电流表应串联在被测电路中，连接好电路后，要先用开关试触。2.如果发现电流表的指针向左边偏转，说明电流表的正负按线柱接反了。3.闭合开关前，发现其中一个电表指针没有指在零刻度上，出现这种现象的原因是 没调零 。4.闭合开关后，发现电流表的指针偏转太大，或太小，那一定是电流表的量程选择不合适。5.电流表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确。一般来说，选择的量程，应使指针偏转到刻度盘的三分之一到三分之二之间。6.使用的小灯泡的规格应该是不一样的，而且还要不断更换不同规格的灯泡多做几次实验，目的是：避免实验的偶然性，是结论具有普遍规律。  1．（2019•淄博）在“探究并联电路中的电流关系”实验中 （1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。实验次数支路电流I1/A支路电流I2/A干路电流I总/A10.300.160.4620.200.200.4030.240.340.58分析数据得出结论：在并联电路中，　   　。（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻　   　灯泡L2的电阻；若两灯泡灯丝长度相同，　   　的灯丝更细【答案】（1）如上左所示；（2）如上右所示；（3）干路电流等于各支路电流之和；（4）小于；L2【解析】（1）原电路中，两灯短路了，改正后如下左所示： （2）电流表分度值为0.02A，连接正确的电路后，闭合开关，电流表的示数为0.46A，指针的位置如上右所示；（3）分析数据得出结论：在并联电路中，干路电流等于各支路电流之和。（4）第1次实验发现，灯泡L1比L2亮，根据并联电路各支路电压相等和P＝ ，则灯泡L1的电阻小于灯泡L2的电阻；由影响电阻大小的因素，若两灯泡灯丝长度相同，L2的灯丝更细。【分析】（1）原电路中，两灯短路了，据此改正；（2）电流表分度值为0.02A，画出示数为0.46A指针的位置；（3）分析测量数据得出结论；（4）根据并联电路各支路电压相等和P＝ 分析；在材料和长度相同的条件下，横截面积越小，电阻越大。
