【精品】中考物理必考实验精解精练专题:实验22 探究串并联电路电压规律(原卷版和解析版)

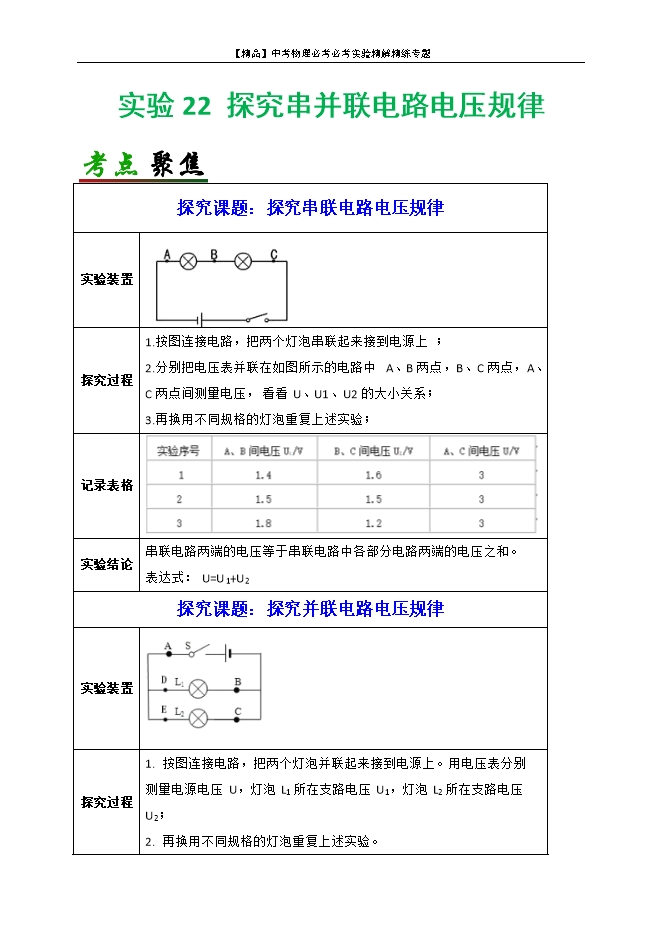

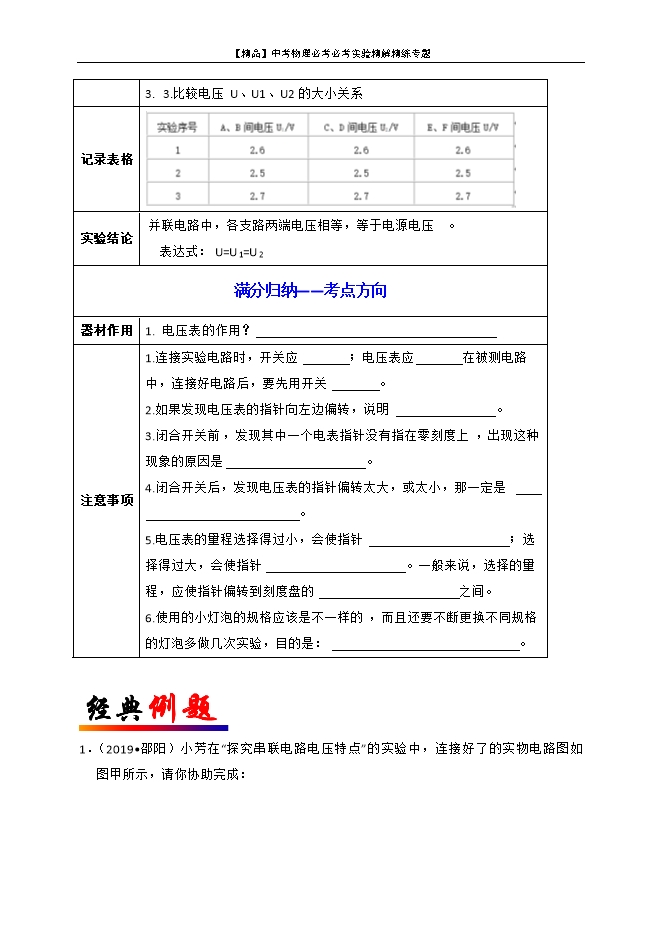

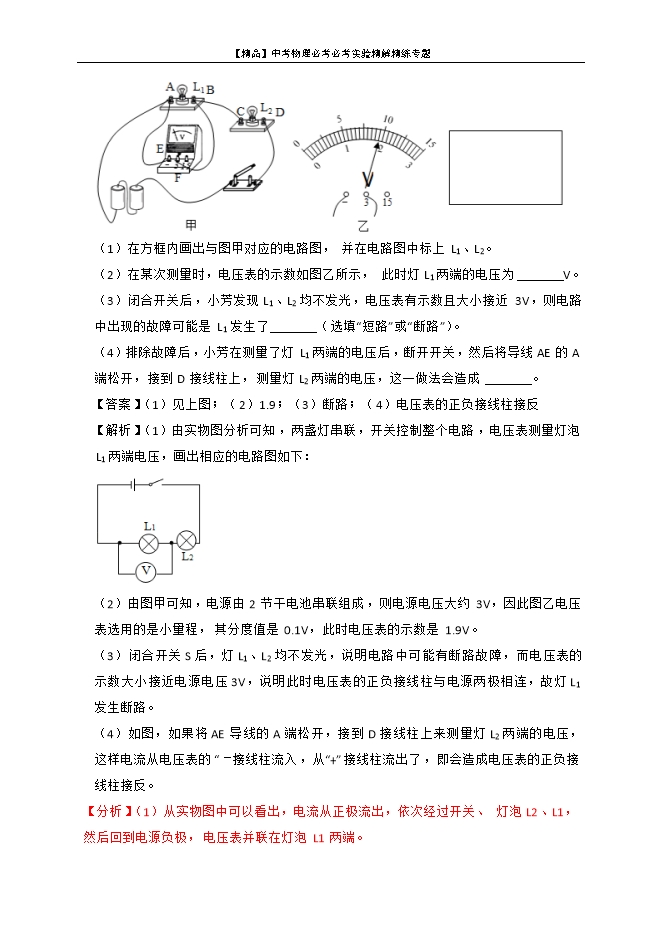

【内容简介】探究课题:探究串联电路电压规律实验装置探究过程1.按图连接电路,把两个灯泡串联起来接到电源上;2.分别把电压表并联在如图所示的电路中A、B两点,B、C两点,A、C两点间测量电压,看看U、U1、U2的大小关系;3.再换用不同规格的灯泡重复上述实验;记录表格 实验结论串联电路两端的电压等于串联电路中各部分电路两端的电压之和。表达式: U=U1+U2 探究课题:探究并联电路电压规律实验装置 探究过程1.按图连接电路,把两个灯泡并联起来接到电源上。用电压表分别测量电源电压U,灯泡L1所在支路电压U1,灯泡L2所在支路电压U2;2.再换用不同规格的灯泡重复上述实验。3.3.比较电压U、U1、U2的大小关系记录表格 实验结论 并联电路中,各支路两端电压相等,等于电源电压 。 表达式: U=U1=U2 满分归纳——考点方向器材作用1.电压表的作用? 注意事项1.连接实验电路时,开关应 ;电压表应 在被测电路中,连接好电路后,要先用开关 。2.如果发现电压表的指针向左边偏转,说明 。3.闭合开关前,发现其中一个电表指针没有指在零刻度上,出现这种现象的原因是 。4.闭合开关后,发现电压表的指针偏转太大,或太小,那一定是 。5.电压表的量程选择得过小,会使指针 ;选择得过大,会使指针 。一般来说,选择的量程,应使指针偏转到刻度盘的 之间。6.使用的小灯泡的规格应该是不一样的,而且还要不断更换不同规格的灯泡多做几次实验,目的是: 。 1.(2019•邵阳)小芳在“探究串联电路电压特点”的实验中,连接好了的实物电路图如图甲所示,请你协助完成: (1)在方框内画出与图甲对应的电路图,并在电路图中标上L1、L2。(2)在某次测量时,电压表的示数如图乙所示,此时灯L1两端的电压为 V。(3)闭合开关后,小芳发现L1、L2均不发光,电压表有示数且大小接近3V,则电路中出现的故障可能是L1发生了 (选填“短路”或“断路”)。(4)排除故障后,小芳在测量了灯L1两端的电压后,断开开关,然后将导线AE的A端松开,接到D接线柱上,测量灯L2两端的电压,这一做法会造成 。【答案】(1)见上图;(2)1.9;(3)断路;(4)电压表的正负接线柱接反【解析】(1)由实物图分析可知,两盏灯串联,开关控制整个电路,电压表测量灯泡L1两端电压,画出相应的电路图如下:
